Varför är högpresterande ventilationsspjällventiler viktiga för modern industriell luftflödeskontroll

Artikelsammanfattning: Högpresterande fjärilsventiler för ventilationär konstruerade för lågtrycksventilation med stor diameter, dammborttagning, avgas- och rökgassystem där stabil luftflödeskontroll och korrosionsbeständighet är avgörande. Den här guiden förklarar deras struktur, material, ställdonalternativ, tekniska parametrar, applikationer, urvalskriterier och underhållskrav, vilket hjälper industriella köpare att fatta ett mer välgrundat val av ventil.

Innehållsförteckning

• Vad är högpresterande fjärilsventiler för ventilation?
• Varför spelar prestanda någon roll i industriella ventilationssystem?
• Vilka är de viktigaste designfunktionerna?
• Vilka tekniska parametrar bör köpare överväga?
• Pneumatisk vs. elektrisk: Vilket ställdon är bättre?
• Var används dessa ventiler vanligtvis?
• Hur ska du välja rätt ventil?
• Hur kan du bibehålla ventilprestanda på lång sikt?
• FAQ

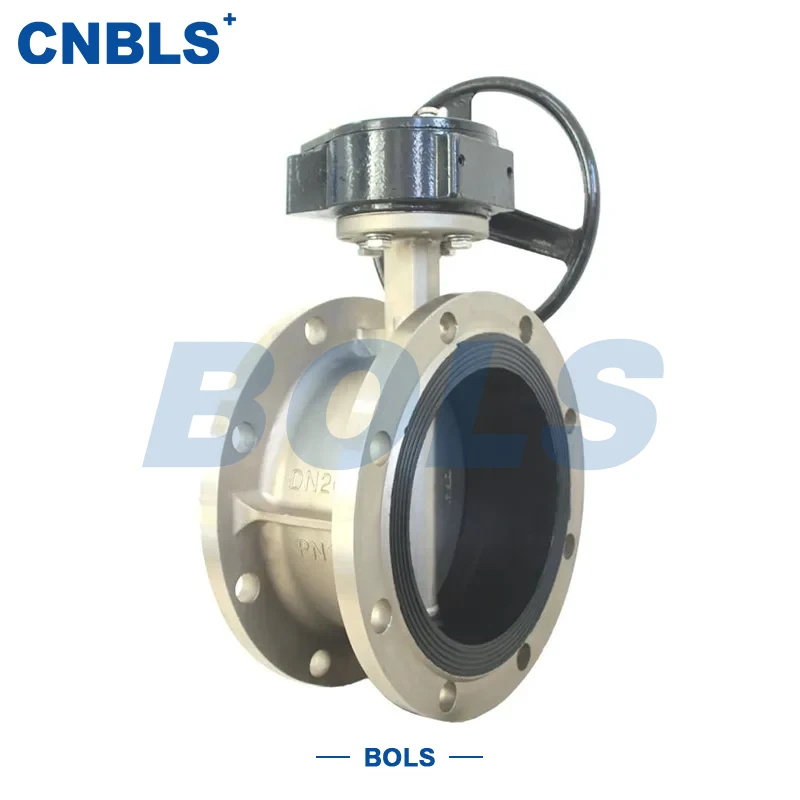

Vad är högpresterande fjärilsventiler för ventilation?

Högpresterande fjärilsventiler för ventilationär specialiserade flödeskontrollanordningar utformade för industriella ventilationsrörledningar som arbetar under relativt lågt tryck men som ofta kräver stor luftflödeskapacitet. EnligtBolaisis produktinformation är ventilserien designad för ventilation och dammavlägsnande applikationer och finns tillgänglig i rostfria stålkonfigurationer inklusive SS304, SS316, SS304L och SS316L.

Ventilen använder en koncentrisk, eller mittlinje, fjärilsstruktur. En cirkulär skiva roterar runt skaftets axel för att öppna, stänga eller reglera luftflödet. Denna relativt enkla konstruktion minskar antalet rörliga komponenter samtidigt som den skapar en jämn flödesbana med jämförelsevis lågt motstånd.

Bolaisi erbjuder två primära aktiveringskonfigurationer:

• D641W:Pneumatisk ventilationsspjällventil som styrs av ett luftmanöverdon.
• D941W:Elektrisk ventilationsspjällventil som styrs av ett elektriskt ställdon.

Produktsortimentet täcker nominella diametrar från DN100 till DN2000, vilket gör det lämpligt för applikationer där konventionella ventiler med liten diameter inte kan ge tillräcklig luftflödeskapacitet.

Varför spelar prestanda någon roll i industriella ventilationssystem?

Industriella ventilationssystem hanterar ofta dammig luft, frätande gaser, rökgaser med hög temperatur eller stora luftvolymer. En ventil som skapar överdrivet motstånd eller inte tål driftsmiljön kan negativt påverka effektiviteten och tillförlitligheten i hela systemet.

En korrekt vald ventilationsspjällventil kan hjälpa till att ge:

• Pålitlig luftflödesavstängning och reglering.
• Lägre tryckförlust över stora ventilationsrör.
• Stabil drift i dammbelastade eller korrosiva miljöer.
• Bekväm integration med centraliserade automationssystem.
• Minskade underhållsbehov genom en relativt enkel struktur.

För inköpsteam bör ventilens prestanda därför utvärderas enligt den fullständiga driftsmiljön snarare än diametern ensam. Mediasammansättning, temperatur, tryck, läckagekrav, ställdontyp och installationsstandarder påverkar alla den lämpliga konfigurationen.

Vilka är de viktigaste designfunktionerna?

Koncentrisk fjärilsstruktur

Mittlinjedesignen placerar skivan och skaftet runt samma centrala axel. Dess enkla mekaniska arrangemang stöder mjuk rotation, relativt lågt arbetsmoment och effektiv luftflödespassage. Dessa egenskaper är särskilt användbara i ventilationssystem med stor diameter och högt flöde.

Konstruktion av rostfritt stål

Beroende på applikation kan stommen, skivan, spindeln och andra tryckbärande komponenter konfigureras med korrosionsbeständiga rostfria stålmaterial. Alternativen inkluderar CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L och F316L.

Denna materialflexibilitet gör det möjligt för köpare att matcha ventilkonstruktionen med olika nivåer av gaskorrosivitet och temperaturexponering.

Ventilationstätning

Ventilationstätningsdesignen av W-typ kan använda metalltätning eller en FKM-komposit och tätningskonfiguration av rostfritt stål. Valet bör baseras på temperatur, medelegenskaper, förväntat slitage och erforderlig läckageprestanda.

Flänsförsedda anslutningar

Flänsade ändar förenklar installation, placering, inspektion och utbyte av rörledningar. Produktinformationen identifierar GB/T 9113 och ANSI B16.5 bland de allmänt tillämpliga flänsstandarderna.

Vilka tekniska parametrar bör köpare överväga?

Tekniska specifikationer är särskilt viktiga vid inköp av ventiler för stora industriella ventilationsprojekt. Följande tabell sammanfattar viktiga specifikationer förknippade med Bolaisi-serien.

Dessa specifikationer bör behandlas som en utgångspunkt. Det slutliga valet bör alltid baseras på de faktiska projektförhållandena och tillverkarens bekräftade tekniska dokumentation.

Pneumatisk vs. elektrisk: Vilket ställdon är bättre?

Valet mellan pneumatisk och elektrisk aktivering beror till stor del på platsens tillgängliga verktyg, styrfilosofi, svarskrav och automationsarkitektur.

Pneumatisk aktiveringkan vara fördelaktigt där snabb cykling och en befintlig tryckluftsinfrastruktur är prioriterade.Elektrisk manövreringkan vara bekvämare där fjärrstyrning, modulerande styrning eller direkt integration med ett elektriskt styrsystem krävs.

Var används dessa ventiler vanligtvis?

Det breda diameterintervallet, alternativen för material i rostfritt stål och ventilationsorienterad tätningsdesign gör att dessa ventiler kan tjäna flera industriella applikationer.

• Metallurgi:Högtemperatur rökgasventilation och avgaskontroll.
• Kraftproduktion:Pannventilation och avsvavlingssystem.
• Kemisk bearbetning:Dammuppsamling och avgassystem för frätande gaser.
• Byggnadsmaterial:Industriell dammborttagning och ventilationsutrustning.
• Brytning:Gruvventilation och miljökontrollsystem.
• Miljöskydd:Industriella avgas- och luftbehandlingssystem.
• Stora faciliteter:Industrianläggningar och storskaliga luftbehandlingssystem.

I dessa miljöer kan ventilen användas för luftflödesavstängning, flödesreglering och ventilationssystem flödeskontroll.

Hur ska du välja rätt ventil?

Industriell ventilupphandling bör börja med en tydlig förståelse av de faktiska driftsförhållandena. Innan du väljer enHögpresterande fjärilsventiler för ventilationkonfiguration bör köpare utvärdera följande faktorer:

1. Rörlednings diameter:Bekräfta erforderlig nominell diameter och anslutningsmått.
2. Drifttryck:Välj en tryckklassning som är lämplig för ventilationssystemet.
3. Drifttemperatur:Kontrollera att kropp, skiva, skaft och tätningsmaterial är lämpliga för den maximala temperaturen.
4. Gassammansättning:Identifiera frätande komponenter som svavel- eller klorhaltiga gaser.
5. Dammkoncentration:Fundera på om dammansamling kan påverka skivan eller tätningsytorna.
6. Kontrollkrav:Bestäm om manuell, pneumatisk, elektrisk, på-av eller modulerande drift krävs.
7. Fläns standard:Säkerställ kompatibilitet med det befintliga rörledningsflänssystemet.
8. Underhållsmiljö:Tänk på tillgänglighet för inspektion, rengöring, ställdonservice och tätningsbyte.

För projekt som involverar aggressiva medier eller högtemperaturrökgaser är det särskilt viktigt att välja rätt rostfritt stålkvalitet och tätningskonfiguration.

Hur kan du bibehålla ventilprestanda på lång sikt?

Även en väldesignad industriventil kräver lämplig inspektion och underhåll. Korrekt underhåll kan minska risken för fastsättning, läckage, ställdonets felfunktion och oväntade stillestånd.

• Rengör regelbundet ansamlat damm från tätningsytor.
• Inspektera skivan och spindeln för onormalt slitage eller korrosion.
• Kontrollera ställdonets funktion och monteringsanslutningar med jämna mellanrum.
• För pneumatiska modeller, upprätthåll ett stabilt tryckluftstryck mellan de rekommenderade driftsgränserna.
• Inspektera elektriska anslutningar och ställdonssmörjning på elektriska konfigurationer.
• Under uppstart vid hög temperatur, använd gradvis uppvärmning där det krävs av systemdesignen.
• Övervaka läckage och arbetsmoment för att identifiera problem som utvecklas tidigt.

Ett förebyggande underhållsschema bör upprättas enligt driftsfrekvens, gassammansättning, temperatur, dammbelastning och tillverkarens tekniska rekommendationer.

FAQ

Vad används högpresterande fjärilsventiler huvudsakligen till?

De är i första hand konstruerade för lågtrycksventilationsapplikationer med stor diameter, inklusive dammborttagning, industriellt utblås, luftflödesavstängning, flödesreglering och rökgassystem.

Vilka storlekar finns tillgängliga?

Det refererade Bolaisi-produktsortimentet täcker nominella diametrar från DN100 till DN2000, vilket gör det lämpligt för både medelstora och mycket stora ventilationsrörledningar.

Är dessa ventiler lämpliga för frätande gaser?

Ja. Materialalternativ i rostfritt stål som CF8M, CF3M, F316 och F316L kan ge förbättrad korrosionsbeständighet. Lämplig kvalitet bör väljas i enlighet med den faktiska gassammansättningen och driftsförhållandena.

Vad är skillnaden mellan D641W och D941W?

D641W använder ett pneumatiskt ställdon, medan D941W använder ett elektriskt ställdon. Pneumatisk aktivering är lämplig för snabb eller frekvent drift, medan elektrisk aktivering är användbar för fjärrstyrda och modulerande styrtillämpningar.

Kan dessa ventiler hantera högtemperaturventilation?

Det refererade tekniska området är -30°C till 400°C. Den faktiska tillåtna driftstemperaturen beror dock på valt material, tätningskonfiguration, medium och projektförhållanden.

Hur ska jag välja mellan metall- och komposittätning?

Valet bör beakta driftstemperatur, gassammansättning, läckagekrav, slitageförhållanden och förväntad livslängd. För specifika projekt bör köpare bekräfta tätningskonfigurationen med ventiltillverkaren innan de beställer.

Slutsats

Högpresterande vridspjällsventiler för ventilation ger en praktisk lösning för industriella system som kräver stort luftflöde, lågt motstånd, pålitlig avstängning och automatiserad drift. Med koncentrisk konstruktion, alternativ för material i rostfritt stål, tätning mot ventilation, flänsanslutningar och pneumatisk eller elektrisk aktivering kan de konfigureras för krävande tillämpningar inom metallurgi, kraftgenerering, kemisk bearbetning, gruvdrift, byggmaterial och miljöskydd. Om du köper pålitliga industriella ventilationsventiler från en tillverkare eller leverantör i Kina, matcha noggrant ventilspecifikationerna med dina systemförhållanden. För skräddarsydda konfigurationer, teknisk konsultation eller inköpssupport,kontakta ossför att diskutera dina projektkrav med Bolaisi och hitta rätt ventilationsspjällventillösning.
