Varför är en tvådelad högplattformsflänsad kulventil ett smart val för modern industriell rörledningskontroll

Abstrakt:Att välja rätt ventil kan direkt påverka rörledningssäkerhet, automationseffektivitet, underhållskostnader och långsiktig driftstabilitet. DeTvådelad högplattformsflänsad kulventilfrånBolaisiär designad för industriella avstängningsapplikationer där tillförlitlig tätning, lågt flödesmotstånd, flexibel mediakompatibilitet och ställdonintegrering är avgörande. Med en tvådelad kropp, tätningsstruktur med flytande kulor, skaftpackning av glandtyp och ISO5211 hög monteringsplattform, ger denna ventil en praktisk lösning för vatten, olja, gas, ånga, kemikalier, HVAC och andra industriella rörledningssystem.

Innehållsförteckning

• Vad är en tvådelad högplattformsflänsad kulventil?
• Hur förbättrar dess struktur rörledningens prestanda?
• Vilka är de viktigaste fördelarna?
• Hur jämförs mjuka och hårda tätningar av metall?
• Vilka är de viktigaste tekniska parametrarna?
• Var kan denna kulventil användas?
• Hur ska köpare välja rätt ventil?
• Varför välja Bolaisi som ventiltillverkare?
• Vanliga frågor
• Slutsats

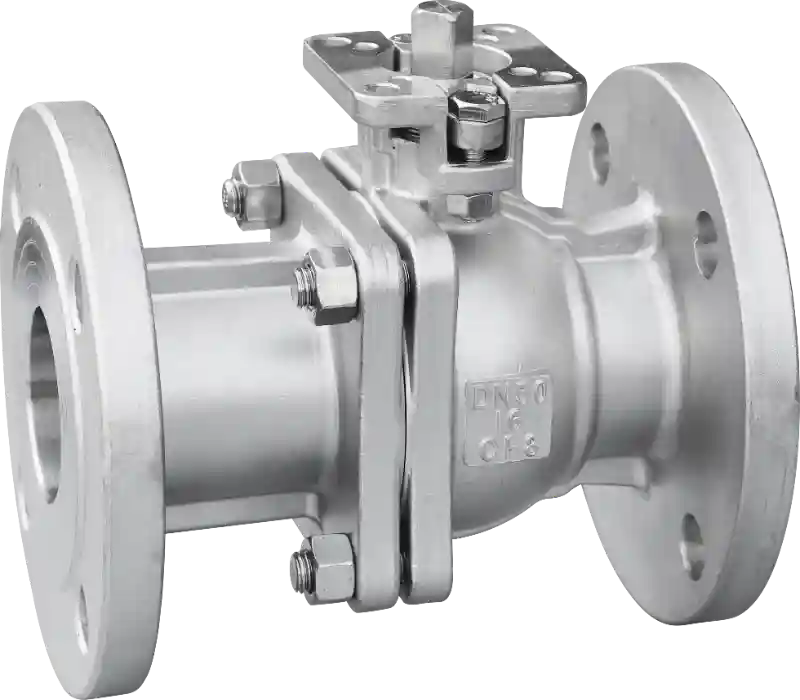

Vad är en tvådelad högplattformsflänsad kulventil?

En tvådelad högplattformsflänsad kulventil är en industriell kvartsvarvsventil designad främst för pålitlig avstängning av rörledningar. Dess kula roterar 90 grader för att öppna eller stänga flödespassagen, vilket ger snabb drift och relativt lågt flödesmotstånd. Den tvådelade konstruktionen gör också inspektion och underhåll bekvämare jämfört med konstruktioner som är svåra att komma åt efter installation.

En av dess avgörande egenskaper ärISO5211 hög monteringsplattform. Istället för att kräva ett extra manöverdonsfäste i många installationer tillåter den standardiserade plattformen att kompatibla elektriska eller pneumatiska manöverdon kan monteras direkt. Detta gör ventilen särskilt lämplig för projekt där automatiserad eller fjärrstyrning av rörledningar krävs.

Enligt Bolaisis produktinformation finns ventilen i DN15-DN200 (1/2"-8"), använder en ventilkropp i rostfritt stål och är klassad PN16. Den stöder dubbelriktat flöde och kan konfigureras med antingen PTFE-mjuktätning eller hårdmetalltätning beroende på driftsförhållanden.

Hur förbättrar dess struktur rörledningens prestanda?

En industriventils prestanda beror inte bara på materialet utan också på dess interna struktur och anslutningsdesign. Bolaisi-designen innehåller flera funktioner som är avsedda att möta vanliga rörledningskrav.

Tvådelad delad ventilkropp

Den delade kroppen ger en praktisk balans mellan strukturell integritet och användbarhet. Dess design underlättar inspektion, montering och underhåll samtidigt som konsekventa bearbetningsdimensioner bibehålls. För industriella användare kan enklare åtkomst hjälpa till att minska underhållstiden och onödiga driftstopp.

Flytande bolltätningsstruktur

Den flytande kulans design stöder dubbelriktad tätning. Under medeltryck skjuts kulan mot ventilsätet, vilket hjälper till att hålla kontakten mellan tätningsytorna. Denna struktur är särskilt användbar för avstängningstillämpningar där pålitlig isolering är viktigare än strypprestanda.

Gland-typ stampackning

Ventilskaftet använder en packningsstruktur av glandtyp utformad för att minimera externt läckage. Packningen kan även bytas ut under underhåll, vilket kan minska servicekomplexiteten och hjälpa till att undvika onödig borttagning av hela ventilen från rörledningen.

ISO5211 hög plattform

Den höga monteringsplattformen är en av de viktigaste funktionerna för automatiserade system. Dess standardiserade gränssnitt stöder direkt installation av kompatibla pneumatiska eller elektriska ställdon, vilket förenklar utrustningsintegration och minskar behovet av anpassade monteringskomponenter.

Vilka är de viktigaste fördelarna med en tvådelad flänsventil med hög plattform?

För ingenjörer, EPC-entreprenörer, distributörer och industriella ventilköpare bör en ventil utvärderas enligt faktiska driftskrav snarare än utseende enbart. De viktigaste fördelarna inkluderar:

• Snabb 90° drift:Öppning och stängning i kvarts varv möjliggör snabb isolering av rörledningen.
• Lågt flödesmotstånd:Den raka kulpassagen stöder effektiv vätskerörelse.
• Dubbelriktad tätning:Den flytande kulstrukturen stöder avstängning från båda flödesriktningarna.
• Automationskompatibilitet:Den höga plattformen ISO5211 förenklar installationen av ställdon.
• Flexibla tätningsalternativ:Mjuka PTFE-tätningar och hårda metalltätningar möter olika temperatur- och mediakrav.
• Bekvämt underhåll:Den delade kroppen och utbytbara skaftpackningen förenklar servicearbetet.
• Stor täckning:Alternativen DN15-DN200 stöder ett brett utbud av pipeline-applikationer.

Dessa egenskaper gör ventilen lämplig för både konventionella manuella avstängningssystem och automatiserad industriell vätskekontrollutrustning.

Hur jämförs mjuka och hårda tätningar av metall?

Val av tätning är en av de viktigaste övervägandena när man specificerar en kulventil. Olika media och temperaturer kan ställa väldigt olika krav på ventilsätet.

Bolaisis publicerade testinformation indikerar att den mjuktätande versionen är testad för applikationer upp till 150°C, medan den hårdförseglade metallversionen är avsedd för förhållanden upp till 280°C. Den hårda tätningskonfigurationen är särskilt användbar där erosion vid hög temperatur eller partikelpåverkan kan utmana konventionella mjuka sätesmaterial.

Köpare bör alltid välja förseglingskonfiguration enligt faktisk temperatur, tryck, mediasammansättning, kompatibilitetskrav och tillämpliga projektstandarder.

Vilka är de viktigaste tekniska parametrarna?

Att förstå de grundläggande specifikationerna gör det lättare för ingenjörer och inköpsteam att avgöra om en ventil passar en viss rörledningsdesign.

För projekt med ytterligare krav bör köpare verifiera tryck-temperaturklassificeringar, flänsstandarder, mediakompatibilitet, ställdonets vridmoment och andra tekniska parametrar innan de gör en beställning.

Var kan denna kulventil användas?

Kombinationen av konstruktion av rostfritt stål, flera tätningskonfigurationer, flänsanslutning och ställdonskompatibilitet gör att denna ventil kan tjäna ett brett spektrum av industriella applikationer.

• Kommunal vattenförsörjning och avlopp:Lämplig för vattennät, sekundära vattensystem och avloppsvattenledningar.
• Kemisk bearbetning:Gäller oljeprodukter, lätt frätande vätskor och utvalda processlinjer för hög temperatur.
• Gasöverföring:Användbar för gasledningsstationer och avstängningssystem där pålitlig isolering krävs.
• Kraftverk:Lämplig för ånga, värmecirkulation och relaterade rörledningssystem.
• Fabriks VVS:Kan användas i kylvatten- och värmeöverföringssystem för oljecirkulation.
• Utrustningsstödsystem:Lämplig för oljetransport, kylcirkulation och andra industriella vätskekontrollapplikationer.

När automatiserad drift krävs, kan kompatibla elektriska eller pneumatiska ställdon integreras genom den höga plattformen ISO5211, vilket gör ventilen lämplig för centraliserade eller fjärrstyrda system.

Hur ska köpare välja rätt ventil?

Att välja en industriell kulventil bör börja med driftsförhållandena snarare än ventilstorleken ensam. Upphandlingsteam kan använda följande checklista:

1. Identifiera mediet.Bestäm om rörledningen bär vatten, olja, gas, ånga eller en frätande eller partikelinnehållande vätska.
2. Bekräfta drifttemperaturen.Välj PTFE-mjuktätning eller metallhårdtätning enligt det faktiska temperaturområdet.
3. Bekräfta tryckkraven.Se till att ventilens tryckklassificering stämmer överens med systemets designförhållanden.
4. Välj nominell diameter.Matcha DN-storlek och flänsdimensioner med den befintliga rörledningen.
5. Bestäm aktiveringskrav.Om fjärrkontroll eller automatisk styrning behövs, verifiera ställdonets kompatibilitet och erforderligt vridmoment.
6. Kontrollera materialkompatibilitet.Rostfritt stål och tätningsmaterial bör vara lämpliga för det transporterade mediet.
7. Överväg underhåll.Design med lättillgänglig packning och praktisk karosskonstruktion kan bidra till att minska den långsiktiga servicekomplexiteten.

Ett proffsTvådelad högplattformsflänsad kulventilleverantören ska kunna tillhandahålla teknisk information som hjälper kunder att fatta dessa beslut enligt faktiska arbetsförhållanden.

Varför välja Bolaisi som ventiltillverkare?

Zhejiang Bolaisi Valve Co., Ltd.fungerar som en industriell ventiltillverkare och leverantör med tillverkning, bearbetning, inspektion, montering och kvalitetskontroll. Enligt tillverkarens publicerade produktinformation genomgår varje ventil bearbetningsinspektion, monteringsverifiering, trycktestning och slutinspektion före leverans.

Denna tillverkningsmetod är viktig eftersom industriell ventils tillförlitlighet beror på mer än den nominella specifikationen. Dimensionskonsistens, tätningskvalitet, monteringsnoggrannhet, trycktestning och slutlig inspektion bidrar alla till pålitlig fältprestanda.

För internationella köpare som söker efter enKina ventiltillverkare, leverantör eller fabrikBolaisi erbjuder den tvådelade högplattformsflänsade kulventilen i en rad storlekar och tätningskonfigurationer. Dess produktdesign tillgodoser också ett praktiskt krav som alltmer återfinns i moderna anläggningar: integration av konventionell utrustning för avstängning av rörledningar med automatiserade styrsystem.

Bolaisis produktportfölj inkluderar dessutom slussventiler i rostfritt stål, klotventiler, backventiler, vridspjällsventiler och andra industriella ventillösningar, vilket gör att köpare kan köpa olika pipeline-kontrollkomponenter från samma professionella leverantör.

Vanliga frågor

1. Vad är huvudsyftet med en tvådelad högplattformsflänsad kulventil?

Dess primära syfte är tillförlitlig industriell avstängning av rörledningar. Den 90° roterande kulstrukturen möjliggör snabb öppning och stängning, medan den flytande kulans design ger dubbelriktad tätning.

2. Vad gör den höga plattformen ISO5211?

Den höga ISO5211-plattformen tillhandahåller ett standardiserat monteringsgränssnitt för ställdon. Det gör att kompatibla elektriska eller pneumatiska ställdon kan installeras direkt, vilket förenklar automatisering och utrustningsintegration.

3. Vad är skillnaden mellan mjuk tätning och hårdförsegling av metall?

PTFE mjuktätning är avsedd för applikationer som rent vatten, gas och normaltemperaturolja, med en publicerad arbetstemperatur på upp till 150°C. Metallhård tätning är designad för mer krävande förhållanden, inklusive högtemperaturånga och partikelinnehållande media, med en publicerad arbetstemperatur på upp till 280°C.

4. Vilka storlekar finns tillgängliga?

Bolaisi Q41F/H/Y-modellen är listad i storlekar från DN15 till DN200, motsvarande cirka 1/2" till 8". Faktisk tillgänglighet bör bekräftas enligt projektets krav.

5. Kan denna ventil användas med ett elektriskt ställdon?

Ja. Den integrerade ISO5211 högmonteringsplattformen är designad för att stödja kompatibla elektriska eller pneumatiska ställdon. Val av ställdon bör baseras på ventilstorlek, arbetstryck, medium och erforderligt arbetsmoment.

6. Är denna ventil lämplig för högtemperaturapplikationer?

Ja, när lämplig tätningskonfiguration har valts. Bolaisi specificerar mjuktätningsversionen för temperaturer upp till 150°C och metallhårdförseglingsversionen för temperaturer upp till 280°C. Användare bör verifiera de fullständiga tryck-temperaturförhållandena före valet.

Slutsats

DeTvådelad högplattformsflänsad kulventilkombinerar snabb kvartsvarvsdrift, dubbelriktad flytande kultätning, en funktionsduglig kropp i två delar, flexibla tätningsalternativ och ISO5211 ställdonkompatibilitet. Med tillämpningar som sträcker sig från vatten- och gassystem till kemisk bearbetning, ånga, HVAC och kraftverksrörledningar, kan den tillhandahålla en praktisk lösning för industriell avstängning och automatiserade vätskekontrollkrav.

Om du skaffar en pålitligTvådelad högplattformsflänsad kulventilfrån en professionell kinesisk tillverkare och behöver hjälp med att välja lämplig storlek, tätningsstruktur eller ställdonets konfiguration,kontakta osshos Bolaisi för teknisk vägledning och en lämplig ventillösning för ditt projekt.
