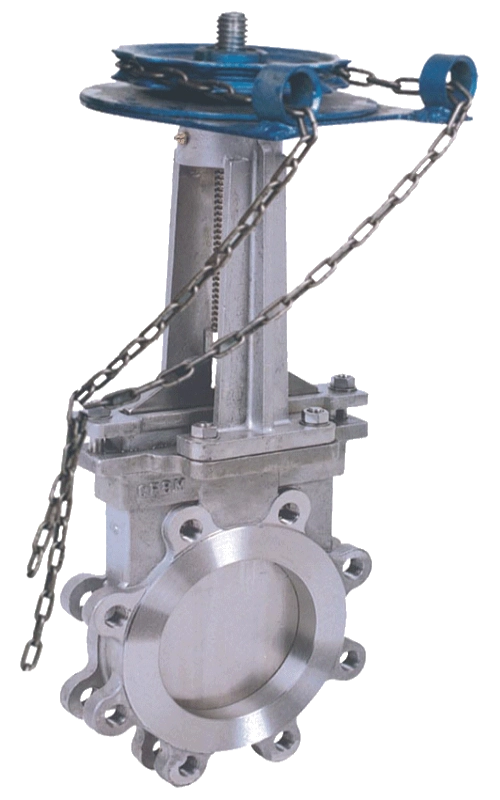

Rostfritt stål Sprocket Wafer Knife Gate Valves

PZL73H Rostfritt stål Sprocket Wafer Knife Gate Valve är en avstängningsventil speciellt utformad för transport av media som innehåller föroreningar. Den har en kedjehjulsdriven design med en vass grind av knivtyp. Genom att rotera kedjehjulet för att lyfta eller sänka ventilskaftet kan det effektivt skära bort fasta partiklar och fibrösa föroreningar i media när det är stängt, vilket i grunden förhindrar blockering av rörledningen.

Ventilen är helt tillverkad av 304/316 rostfritt stål med enastående korrosionsbeständighet, lämplig för lågt till medeltryck och korrosiva arbetsförhållanden som involverar högviskösa och föroreningsinnehållande media. Den har en kompakt struktur, låg vikt och arbetsbesparande drift, vilket gör den särskilt idealisk för trånga installationsutrymmen och scenarier som kräver högt manuellt manövermoment.

Det används i stor utsträckning i medelstora och stora rörledningar inom industrier som avloppsvattenrening, gruvavfall, pappersmassa, byggmaterialpulver etc. Med pålitlig prestanda har PZL73H Rostfritt stål Sprocket Wafer Knife Gate Valves blivit den föredragna avstängningsutrustningen för föroreningsinnehållande mediarörledningar i olika industrier.

Kärntekniska parametrar

Kärnattribut

● Strukturtyp: Knivformad grindskiva, utvändig skruv och ok, kort design, sparar installationsutrymme och lämpar sig för trånga arbetsförhållanden.

● Anslutningstyp: Wafer-anslutning, följer strikt GB/T 12221-standarden för waferventilinstallation, lätt att installera utan extra stort utrymme, vilket minskar kostnaden för konstruktion av rörledningar.

● Tätningstyp: Metallhård tätning, hårdlegering på tätningsytorna på grindskivan och sätet, stabil tätningsprestanda, motståndskraftig mot erosion från media med hårda partiklar, förlängd livslängd.

● Driftstyp: Kedjehjulsdrift, vridmoment förstärkt av kedjetransmission, arbetsbesparande manuell manövrering, löser svårigheten med manuell manövrering för stora ventiler.

● Kroppsmaterial: Rostfritt stål (304/316), utmärkt korrosionsbeständighet, lämplig för media med olika korrosionsnivåer och långvarig användning under mycket korrosiva förhållanden.

● Flödeskanalfunktion: rak kanal med full hål, inget strypmotstånd, jämnt mediaflöde, stark anti-tilltäppningsförmåga, undviker ansamling av föroreningar som påverkar ventilens funktion.

Modelltolkning

Varje bokstav och siffra i modell PZL73H har en tydlig betydelse, vilket hjälper köpare att snabbt identifiera specifikationer och exakt matcha kraven:

● P: Slaggtömning / knivformad struktur, tydligt märkt som knivspjällsventil, speciellt designad för föroreningsinnehållande media.

● Z: Gateventil, definierar huvudventilkategorin.

● L: Kedjehjulsdrift, indikerar driftläget, vilket framhäver arbetsbesparande fördel.

● 7: Wafer Connection, definierar installationsanslutningstypen för allmän wafer-installation.

● 3: Utanför skruv och ok, markerar strukturtypen för bekvämt underhåll efter installation.

● H: Sätesyta belagd med hårdlegering, visar förseglingsytans process, vilket framhäver tätningens tillförlitlighet.

Komponentmaterial

Kärnkomponenter i rostfritt stål Sprocket Wafer Knife Gate Valves är strikt utvalda för korrosionsbeständighet, slitstyrka och livslängd:

● Ventilhus / Ventilplatta Ram: 304/316 rostfritt stål, hög hållfasthet och korrosionsbeständighet, valfritt beroende på medelhög korrosivitet.

● Knivportskiva: Rostfritt stålsubstrat + Stellite-överdrag, kanthårdhet ≥ HRC 55, hög skärpa för att effektivt skära fasta föroreningar, slitstark och erosionsbeständig.

● Ventilsäte: Rostfritt stål med hårdlegering, speciellt för hårda partikelmedier, slitstark tätningsyta som säkerställer långtidsstabil tätning.

● Ventilstam: 304 rostfritt stål, förkromad yta, förbättrad slitage- och korrosionsbeständighet, undviker rost och fastnar under långvarig användning.

● Glandpackning: Flexibel grafitpackning, hög temperatur- och korrosionsbeständig, utmärkt tätning för att förhindra läckage.

● Kedjehjul / kedja: Rostfritt stål, lämpligt för långvarig användning under korrosiva förhållanden, inte lätt att rosta eller skada, vilket säkerställer stabil transmission.

Design & Tillverkningsstandarder

Hela produktionen följer nationella och industriella standarder med strikt kvalitetskontroll:

● Allmän utformning av knivspjällsventiler: JB/T 8528, CJ/T 282

● Mått för skivanslutning: GB/T 12221

● Kedjehjulstransmissionsdelar: GB/T 1243

● Tryck-temperaturklasser: GB/T 12224

● Ventiltest och inspektion: GB/T 13927, JB/T 9092

● Material av rostfritt stål: ASTM A182

Val & Installation & Underhållspunkter

Urvalspunkter

● För starkt korrosiva media (syra-alkali-slurry) är 316 rostfritt stål att föredra; 304 rostfritt stål kan användas för allmänna partikelhaltiga media för att minska kostnaderna samtidigt som stabiliteten säkerställs.

● För ventiler med stort hål (DN ≥ 500) rekommenderas 1:10 kedjehjul med hög utväxling för att ytterligare minska den manuella manövreringen.

Installationspunkter

● Håll koaxial med rörledningsflänsar, dra åt bultarna symmetriskt och jämnt för att undvika kroppsdeformation och läckage.

● Reservera tillräckligt med rotationsutrymme på kedjehjulets manöversida för mjuk rörelse.

● Rengör föroreningar och svetsslagg i rörledningen före installation; installera filter uppströms och nedströms för bättre skydd.

Underhållspunkter

● Smörj kedjehjul och kedja regelbundet för att förhindra rost och fastklämning.

● Öppna och stäng ventilen med jämna mellanrum under föroreningsinnehållande förhållanden för att rengöra ackumulerad slagg mellan skiva och säte, vilket bibehåller tätning och funktionsflexibilitet.

Produktfördel

PZL73H Sprocket Wafer Knife Gate Valves i rostfritt stål har en konstruktion i helt rostfritt stål, högeffektiv knivport och arbetsbesparande kedjehjulsdrift, perfekt matchande föroreningsinnehållande och mycket korrosiva applikationer. Kompakta, lätta att installera och underhålla, de löser effektivt industriproblem såsom blockering av rörledningar, svår drift och tätningsläckage. De används i stor utsträckning i medelstora och stora pipelines över branscher och fungerar som en pålitlig avstängningslösning för föroreningsinnehållande mediasystem.
