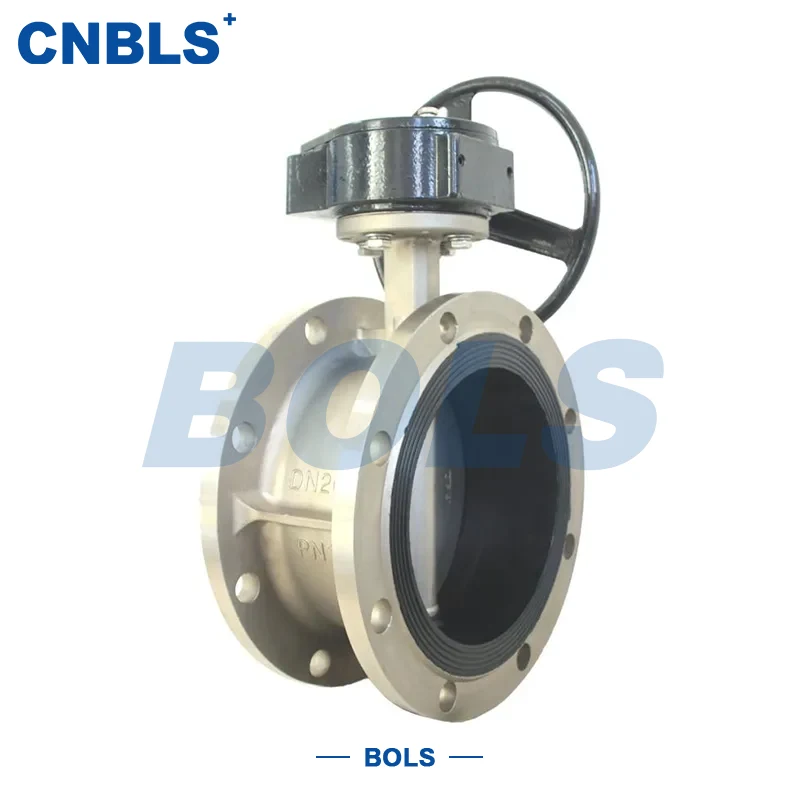

Högpresterande fjärilsventiler för ventilation

High Performance-ventilationsfjärilsventilerna är speciellt designade för industriell ventilation och dammborttagningssystem som arbetar under lågt tryck och förhållanden med stor diameter. Ventilhuset och de tryckbärande huvudkomponenterna är tillverkade av material av rostfritt stål som SS304, SS316, SS304L och SS316L, vilket säkerställer stabil prestanda i miljöer med frätande gas, dammladdad luft och högtemperaturer i rökgasmiljöer.

Denna serie antar en koncentrisk (mittlinje) vridspjällsventilstruktur med flänsanslutningar och ventilationsskyddad tätningsdesign (W-typ). Den fokuserar på att uppfylla kraven på stor flödeskapacitet, lågt motstånd och tillförlitlig öppning och stängning i ventilationsrörledningar.

De två modellerna delar samma ventilstruktur och tätningskoncept, med den största skillnaden är ställdonets typ:

D641W: Pneumatisk ventilationsspjällventil, manövrerad av ett luftmanöverdon

D941W: Elektrisk ventilationsspjällventil, som manövreras av ett elektriskt ställdon

Ventilationsspjällventilen i rostfritt stål används ofta i metallurgi, kraftproduktion, kemisk bearbetning, byggmaterial, gruvdrift och miljöskyddsprojekt.

Struktur och arbetsprincip

Koncentrisk strukturdesign

High Performance-ventilationsfjärilsventilerna har en koncentrisk struktur där skivans centrum sammanfaller med spindelns centrum. Under drift roterar skivan runt spindelaxeln:

Enkel struktur med färre komponenter

Jämn flödesväg och lågt luftflödesmotstånd

Lågt arbetsmoment, lämplig för ventilationssystem med stor diameter

Denna struktur erbjuder god stabilitet och kostnadseffektivitet för lågtrycks- och högflödesventilationstillämpningar.

Flänsad anslutning

Ventilhuset har integrerade flänsar i båda ändar, vilket möjliggör direkt bultning till standardventilationsrörledningsflänsar:

Noggrann installationsposition

Jämn spänningsfördelning

Enkelt underhåll och utbyte

Vanliga flänsstandarder inkluderar GB/T 9113 och ANSI B16.5.

Nyckelfunktioner

Hel konstruktion i rostfritt stål

Huvudkomponenter såsom stommen, skivan och skaftet är gjorda av rostfritt stål, vilket ger:

Utmärkt korrosions- och oxidationsbeständighet

Lämplighet för svavel- och klorhaltiga gaser

Strukturell stabilitet under högtemperaturventilation

Ventilationstätningsdesign (W-typ)

Ventilen är utrustad med en tätningsstruktur speciellt utformad för ventilationstjänster:

Valfri metall-till-metall-tätning eller komposittätning (FKM + rostfritt stål)

Balanserad tätningstillförlitlighet och slitstyrka

Läckagehastighet överensstämmer med JB/T 8692 ventilationsspjällventilstandarder

Stor diameter, design med lågt motstånd

Med nominella diametrar från DN100 till DN2000 upprätthåller ventilen:

Lågt tryckförlust över ventilen

Stabil öppnings- och stängningsprestanda

Lämplig för system med stort luftflöde och lågt drifttryck

Automationsvänlig aktivering

Både pneumatiska och elektriska aktiveringsalternativ stöder enkel integrering i automatiserade styrsystem, vilket gör högpresterande ventilationsspjällventiler lämpliga för centraliserade och fjärrstyrda tillämpningar.

Ställdonsjämförelse

Tekniska parametrar

Materialspecifikation

Ansökningar

Högtemperatur rökgasventilation inom metallurgi

Pannventilation och avsvavlingssystem i kraftverk

Dammuppsamlings- och avgassystem inom kemisk industri och byggmaterialindustri

Gruvventilation och miljöskyddsprojekt

Industrianläggningar och luftbehandlingssystem för stora byggnader

I dessa applikationer används ventilationsspjällventilen i rostfritt stål huvudsakligen för luftflödesavstängning, flödesreglering och styrning av systemets flödesriktning.

Riktlinjer för urval

Välj lämplig rostfri stålkvalitet beroende på gasens korrosivitet

Matcha tryck- och temperaturklassificeringar med systemdesignförhållanden

Var uppmärksam på kroppsstyrka för applikationer med stor diameter

Välj pneumatisk eller elektrisk manövrering baserat på krav på platskontroll

Drift och underhåll

Rengör damm från tätningsytor regelbundet för att förhindra ansamling

Applicera gradvis uppvärmning under högtemperaturstart

Säkerställ stabilt lufttillförseltryck för pneumatiska ventiler

Inspektera ställdonets smörjning och elektriska anslutningar regelbundet

Produktsammanfattning

Rostfritt stål D641W / D941W ventilationsspjällventil har en koncentrisk struktur, en konstruktion av rostfritt stål och en tätningsdesign med ventilationsplikt. Med flexibla pneumatiska eller elektriska aktiveringsalternativ ger denna ventilationsspjällventil i rostfritt stål tillförlitlig prestanda för industriella ventilationssystem som kräver stabil drift och automatiseringskompatibilitet.
