Vad gör kulventiler till det föredragna valet för högtrycks- och högtemperaturtjänster?

I de krävande miljöerna för oljeraffinering, kemisk bearbetning och kraftgenerering måste ventiler fungera tillförlitligt under förhållanden som snabbt skulle försämra konventionell utrustning. Tryck som överstiger 100 bar och temperaturer över 500°C är rutin i dessa industrier. Bland de olika tillgängliga ventiltyperna,Kulventilhar framstått som den föredragna lösningen för många av dessa högtrycks- och högtemperaturapplikationer. Dess enkla kvartsvarvsmanövrering, bubbeltäta tätningsförmåga och kompakta design ger tydliga fördelar jämfört med traditionella grind-, jordklot- och pluggventiler under svåra serviceförhållanden.

Den här artikeln ger en systematisk teknisk analys av kulventilen, som undersöker designegenskaper, materialval och tekniska principer som gör den lämplig för högtrycks- och högtemperaturtjänster. Analysen täcker sätesmaterial och tätningsmekanismer, karosskonstruktion och tryckinneslutning, värmehanteringsstrategier och teststandarder som validerar prestanda. Diskussionen är grundad i praktiska tekniska överväganden och inkluderar detaljerade specifikationer, jämförande tabeller och urvalskriterier för att hjälpa ingenjörer och inköpsproffs att fatta välgrundade beslut.

Innehållsförteckning

• 1. Kulventilkonstruktionsprinciper och driftsegenskaper
• 2. Sätesmaterial och tätningsmekanismer för högtemperaturservice
• 3. Tryckinneslutning och kroppskonstruktion
• 4. Värmehantering och expansionskompensation
• 5. Teststandarder och kvalifikationskrav
• 6. Urvalskriterier och tillämpningsspecifika överväganden
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Kulventilkonstruktionsprinciper och driftsegenskaper

Kulventilen är en kvartsvarvsventil som använder en sfärisk kula med ett cylindriskt hål för att kontrollera vätskeflödet. Funktionsprincipen är enkel och robust: att rotera kulan 90 grader riktar hålet mot flödesbanan, tillåter flöde (öppet läge), eller placerar hålet vinkelrätt mot flödesbanan, blockerar flödet (stängt läge). Tätningen uppnås genom att bollen pressas mot två ringformade säten, placerade på ventilens uppströms och nedströms sida. Tätningskraften tillhandahålls av själva vätskans tryck (uppströmstryck som pressar kulan mot nedströmssätet) och, i många utföranden, av fjäderbelastade säten som ger förspänning.

Kulventilen erbjuder flera inneboende fördelar för högtrycks- och högtemperaturtjänster:

• Bubbeltät tätning:Kulans sfäriska geometri ger en tätningsyta med full omkrets som säkerställer bubbeltät avstängning, även vid höga tryck.
• Kvartsvarvsdrift:90-gradersrotationen ger snabb drift, avgörande för nödavstängning eller snabb isolering.
• Lågt vridmoment:När ventilen är i helt öppet eller helt stängt läge åstadkommes tätningskraften i första hand av tryckskillnaden.
• Kompakt design:Kulventilen kräver betydligt mindre utrymme än andra ventiltyper, vilket minskar installationens fotavtryck.

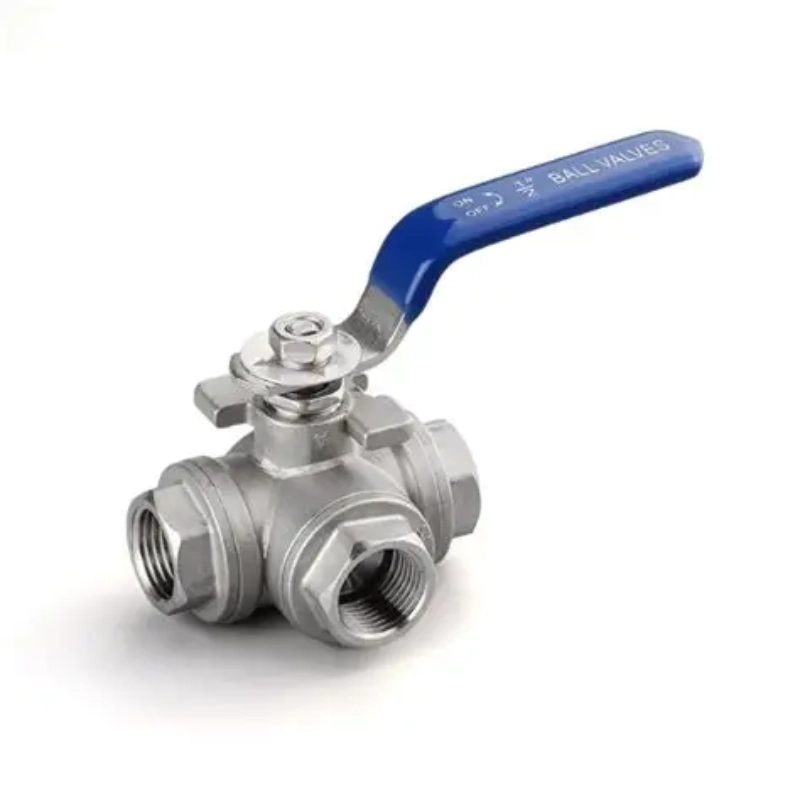

Den karakteristiska designen av en kulventil inkluderar kulan, sätena, skaftet och kroppen. Bollen är vanligtvis gjord av rostfritt stål och är antingen polerad eller hård. Sätena kan tillverkas av en rad olika material, inklusive polymerer (PTFE, PEEK) för lägre temperaturer och metallegeringar (Stellite, Inconel) för högtemperaturapplikationer. Skaftet är kopplingen mellan ställdonet och kulan, och den måste utformas för att ge en tätning mot processvätskan samtidigt som kulan kan rotera mjukt.

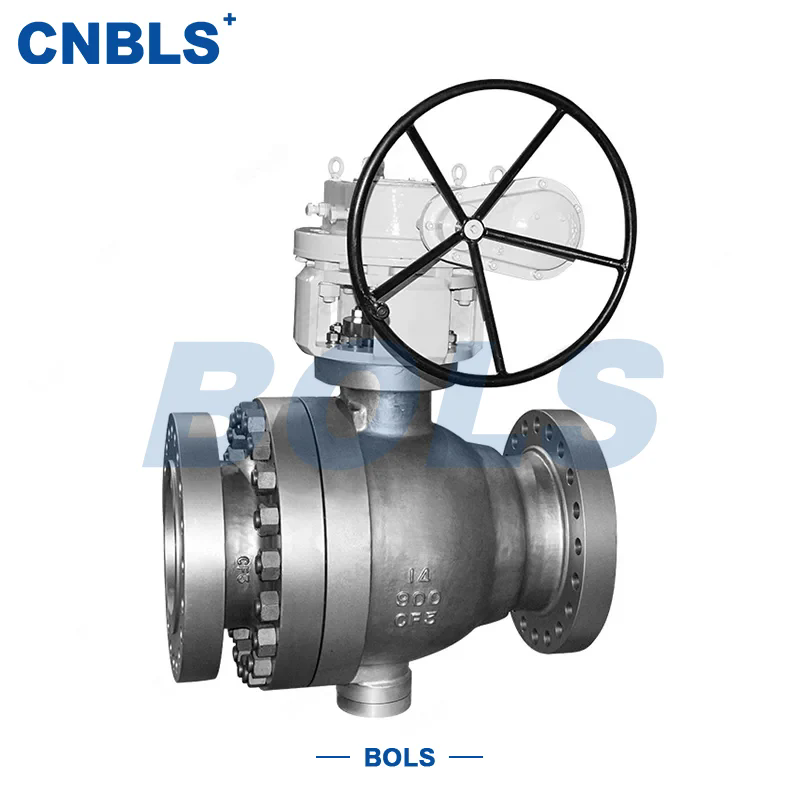

PåZhejiang Bolaisi Valve Co., Ltd., är våra kulventilprodukter konstruerade för att möta de krävande kraven på högtrycks- och högtemperaturtjänster. Vår designmetodik innehåller en kombination av standardiserade komponenter, precisionsbearbetning och rigorösa inspektionsprocedurer för att säkerställa konsekvent kvalitet och prestanda. Kulventilkonstruktionerna vi erbjuder inkluderar både flytande kul- och tappmonterade konfigurationer, var och en vald baserat på de specifika applikationskraven. Följande avsnitt ger en detaljerad teknisk analys av nyckelaspekterna av kulventildesign för högtrycks- och högtemperaturservice.

2. Sätesmaterial och tätningsmekanismer för högtemperaturservice

Valet av sätesmaterial är det enskilt mest kritiska beslutet i konstruktionen av en kulventil för högtemperaturservice. Sätet är det primära tätningselementet och det måste bibehålla sin integritet och ge en pålitlig tätning vid driftstemperaturen. Vid temperaturer över 200°C blir de flesta polymermaterial olämpliga, vilket kräver användning av metalltätade kulventiler eller polymer-metallkompositsäten. Metallsittande kulventiler använder en metall-till-metall tätning, vanligtvis med en hård yta på kulan och sitsytorna. De hårda materialen är valda för deras slitage och korrosionsbeständighet, samt deras förmåga att bilda en tät tätning.

De viktigaste materialen som används för kulventilsäten i högtemperaturtjänster visas i följande tabell.

Tätningsmekanismen i en kulventil med metallsäte skiljer sig från den i en ventil med mjukt säte. Tätningen är beroende av deformationen av metallytorna under tryck, med kulan och sätet överlappade till en mycket slät finish. Tätningskraften är vanligtvis högre i en ventil med metallsäte, vilket kräver ett mer robust ställdon. Läckagehastigheten kan också vara högre än en mjuksittande ventil, men en metallsätad ventil kan ge en tätning som uppfyller kraven för de flesta industriella applikationer, inklusive de täta avstängningskraven för Klass VI (bubbeltäta) för mjuksittande ventiler och den mycket strängare Klass V för metallsätade ventiler.

I vissa högtemperaturapplikationer används en sätesdesign som använder en kombination av en metallsätesring och en polymer- eller grafittätning. Denna design är känd som en "brandsäker" eller "mjuk/metall" sits. Metallringen ger den primära tätningen, medan den mjuka tätningen ger den bubbeltäta tätningen vid lägre temperaturer. Vid högre temperaturer kan den mjuka tätningen försämras, men metallringen kommer att fortsätta att ge en tätning, vilket förhindrar läckage. Hos Zhejiang Bolaisi Valve Co., Ltd. finns våra kulventilprodukter tillgängliga med en rad sätesmaterial och design, vilket gör att kunderna kan välja den optimala konfigurationen för deras specifika temperatur- och tryckkrav.

3. Tryckinneslutning och kroppskonstruktion

En kulventils kropp måste vara konstruerad för att innehålla processvätskan vid erforderligt tryck och temperatur. För högtrycksapplikationer måste kroppen vara tillräckligt stark för att motstå det inre trycket utan permanent deformation eller läckage. Utformningen av kroppen måste också ta hänsyn till de krafter som genereras av trycket, såsom expansionen av kulan och sätena, och krafterna som verkar på stammen. Kroppen är vanligtvis konstruerad av gjutet eller smidd stål, med det specifika materialet som väljs baserat på temperatur, tryck och korrosivitet hos processvätskan. Karosskonstruktionen måste också ge åtkomst för montering, underhåll och inspektion.

De två vanligaste kroppskonfigurationerna för kulventiler är den delade kroppen och den i ett stycke (monoblock) kroppen. Den delade kroppen är, som namnet antyder, uppdelad i två eller flera delar som bultas ihop. Denna design möjliggör enkel åtkomst till de interna komponenterna för underhåll och reparation. Den delade kroppen är också mer flexibel när det gäller materialval och tillverkning. Kroppen i ett stycke är en enda, integrerad gjutning eller smide. Det ger ett mer robust tryckinnehållande hölje och eliminerar de bultförband som är potentiella läckagevägar. Emellertid är kroppen i ett stycke mer komplex att tillverka och är vanligtvis dyrare.

För högtrycks- och högtemperaturapplikationer måste karosskonstruktionen vara noggrant konstruerad för att hantera de termiska påfrestningar som är resultatet av temperaturskillnaden mellan processvätskan och den omgivande miljön. Kroppen måste vara utformad för att möjliggöra termisk expansion utan att orsaka förvrängning av de inre komponenterna eller skapa överdriven belastning på bultförbanden. Designen måste också ge tillräckligt stöd för bollen och sätena.

Följande tabell jämför de två vanliga kroppsdesignerna för kulventiler vid högtrycks- och högtemperaturtjänster.

På Zhejiang Bolaisi Valve Co., Ltd. tillverkar vi kulventiler med både delad kropp och kroppsdesign i ett stycke, beroende på applikationskraven. För högtrycks- och högtemperaturtjänster använder vår standarddesign en smidd kropp i ett stycke, vilket ger högsta nivå av tryckintegritet och termisk stabilitet. Kroppen är designad med gott om väggtjocklek, förstärkta flänsar och valfria dräneringsportar för underhåll och testning. Kroppsgeometrin är optimerad för drift vid hög temperatur, med generösa radier och mjuka övergångar för att minimera stresskoncentrationer.

4. Värmehantering och expansionskompensation

Vid högtemperaturdrift utsätts kulventilen för betydande termisk expansion. Kulan, sätena och kroppen expanderar alla i olika hastigheter, vilket kan orsaka distorsion, bindning eller läckage. Kulventilens design måste innehålla funktioner som kompenserar för denna differentialexpansion. De vanligaste metoderna för termisk kompensation är användningen av fjäderbelastade säten, val av material med kompatibla värmeutvidgningskoefficienter och utformningen av kulan och sätets geometri för att möjliggöra relativ rörelse.

Fjäderbelastade säten är en av de mest effektiva metoderna för termisk kompensation. En uppsättning fjädrar, vanligtvis placerad bakom sätet, ger en förspänning som upprätthåller tätningskraften även när komponenterna expanderar eller drar ihop sig. Fjädrarna är konstruerade för att fungera över hela ventilens temperaturområde och bibehålla en konstant tätningskraft. Fjäderkraften måste vara tillräcklig för att ge en tätning vid drifttryck och temperatur men inte så hög att den orsakar överdriven friktion eller slitage. Fjädermaterialet är också kritiskt; den måste vara resistent mot hög temperaturavslappning och korrosion.

Ett annat tillvägagångssätt är att använda en sätesdesign som innehåller ett flexibelt element, såsom en metallbälg eller ett korrugerat membran. Detta flexibla element ger en tätning samtidigt som det tillåter sätet att röra sig axiellt med kulan. Det flexibla elementet är vanligtvis tillverkat av en högtemperaturlegering, såsom Inconel eller Hastelloy, och är designat för att motstå ventilens termiska och tryckcykliska cykler. Den flexibla sätesdesignen är mer komplex och dyrare än en fjäderbelastad säte men erbjuder överlägsen tätningsprestanda i krävande applikationer.

Den termiska expansionen av själva bollen måste också beaktas. Bollen är vanligtvis konstruerad av samma material som kroppen, så dess termiska expansion kommer att matcha kroppens. Bollens geometri kan dock påverka sätenas passform. En kula som är för tät i hålet kan orsaka bindning, medan en kula som är för lös kan orsaka läckage. Kulans diameter och sätets håldiameter är noggrant matchade för att ge rätt spelrum vid driftstemperaturen.

På Zhejiang Bolaisi Valve Co., Ltd. använder vi en kombination av fjäderbelastade säten och materialval för att hantera termisk expansion i våra kulventilprodukter. Fjädermaterialet är valt för prestanda vid hög temperatur, och fjäderförspänningen beräknas för att bibehålla tätningskraften över hela temperaturområdet. Kulan och sätets geometri är designade för att möjliggöra relativ rörelse utan att skapa stresskoncentrationer.

5. Teststandarder och kvalifikationskrav

Kulventil avsedd för högtrycks- och högtemperaturtjänster måste genomgå rigorösa tester för att verifiera sin prestanda och säkerställa att de uppfyller de specificerade kraven. Testerna utförs i enlighet med internationella standarder, inklusive API 6D (Specification for Pipeline Valves), API 607 ​​(Fire Test for Soft-Seated Quarter-Turn Valves) och ISO 10497 (Fire Type-Testing Requirements). Testerna är utformade för att verifiera ventilens tryckhållningsförmåga, läckagehastighet och driftsprestanda under simulerade serviceförhållanden.

Följande tabell ger en sammanfattning av de viktigaste testerna som utförts på kulventil för högtrycks- och högtemperaturservice.

Brandtestet är ett särskilt viktigt test för kulventil i högtemperaturtjänster, eftersom det simulerar ventilens beteende under en brandhändelse. Ventilen utsätts för en brand av en angiven varaktighet och temperatur, och läckaget mäts. Testet säkerställer att ventilen ger en tätning även efter att de mjuka sätena har skadats av branden, ett krav som kallas "brandsäker" design.

Hos Zhejiang Bolaisi Valve Co., Ltd. är våra kulventilprodukter designade för att uppfylla kraven i API 6D, API 607 ​​och ISO 10497. Vi utför de tester som krävs på varje ventiltyp och vi upprätthåller ett omfattande testrapportarkiv för våra kunder. Våra kulventilprodukter är också tillgängliga med ett komplett utbud av prestandaverifieringstestning, inklusive typtestning och prototyptestning, för att verifiera att de uppfyller kundens specifika krav.

6. Urvalskriterier och tillämpningsspecifika överväganden

Att välja rätt kulventil för en högtrycks- och högtemperaturapplikation kräver en systematisk bedömning av driftsförhållandena, vätskeegenskaperna och prestandakraven. Urvalsprocessen bör beakta följande faktorer:

• Vätsketemperatur:Driftstemperaturen avgör lämpligt sätesmaterial och kroppsmaterial. Vid temperaturer under 200°C kan en mjuksittande ventil användas. Över 200°C krävs en metallventil. Den maximala temperaturen bör beaktas, liksom intervallet och frekvensen av temperaturcykler.
• Vätsketryck:Arbetstrycket bestämmer önskad tryckklass och kroppstjocklek. Kulventilens tryckklassificering måste vara lika med eller större än det maximala arbetstrycket. Trycket bör beaktas i samband med temperaturen, eftersom ventilens tryckklassificering vanligtvis minskar vid högre temperaturer.
• Vätskekemisk kompatibilitet:Vätskan måste vara kompatibel med ventilens fuktade material, inklusive kulan, sätena och kroppen. Kemisk kompatibilitetsdata bör granskas för att säkerställa att materialen inte korroderar, bryts ned eller reagerar med processvätskan.
• Krav på läckagehastighet:Ventilens tillåtna läckagehastighet bestäms av applikationen. För bubbeltät avstängning krävs en mjuksittande ventil med PTFE- eller PEEK-säte. För tillämpningar där visst läckage är acceptabelt, kan en metallsätad ventil användas.
• Ställdonskrav:Vridmomentet som krävs för att driva kulventilen beror på storleken, sätesmaterialet och trycket. Ställdonet måste väljas för att ge erforderligt vridmoment, och vridmomentet måste beräknas vid drifttemperatur och tryck.

Följande tabell ger en beslutsmatris för val av lämplig kulventilstyp baserat på temperatur- och tryckförhållandena.

På Zhejiang Bolaisi Valve Co., Ltd., är vårt ingenjörsteam tillgängligt för att hjälpa till med valet av lämplig kulventil för din specifika applikation. Vi tillhandahåller detaljerade tekniska data, materialkompatibilitetstabeller och prestandaverifieringstestning för att säkerställa att den valda kulventilen uppfyller alla krav. Våra kulventilprodukter är designade och tillverkade enligt högsta standard, vilket säkerställer pålitlig prestanda i de mest krävande högtrycks- och högtemperaturapplikationerna.

7. Vanliga frågor (FAQ)

Fråga 1: Vilken är den maximala temperaturen för en mjuksittande kulventil?

Svar: Den maximala kontinuerliga drifttemperaturen för en mjuksittande kulventil beror på sätesmaterialet. PTFE-säten är vanligtvis klassade till 200°C (392°F), medan förstärkta PTFE- och PEEK-säten kan arbeta upp till 260°C (500°F). Över 260°C krävs en kulventil med metallsäte. Den specifika temperaturgränsen bör verifieras med tillverkaren, eftersom den kan variera beroende på trycket och den specifika sätesdesignen.

Fråga 2: Vad är skillnaden mellan en flytande kula och en tappmonterad kulventil?

Svar: I en flytande kuldesign är kulan inte fixerad till ventilkroppen; den "svävar" mellan sätena. Uppströmstrycket pressar kulan mot nedströmssätet, vilket skapar tätningen. Denna design är lämplig för mindre ventiler och lägre tryck. I en tappmonterad konstruktion är kulan fixerad på en axel (tappen) som stöder kulan och hindrar den från att röra sig nedströms. Denna konstruktion minskar arbetsmomentet och är lämplig för större ventiler och högre tryck. Valet beror på storlek, tryck och temperaturkrav.

Fråga 3: Kan en kulventil användas för flödeskontroll, eller är det enbart för on/off service?

Svar: Kulventiler är i första hand konstruerade för on/off (isolering) service. Vissa kulventilkonstruktioner, såsom V-notch kulventiler, är dock speciellt utformade för flödeskontrollapplikationer. Dessa ventiler har en kula med en V-formad skåra som ger en mer linjär flödeskarakteristik. För strypningstillämpningar är en V-notch kulventil ett vanligt val.

Fråga 4: Vilket vridmoment krävs för att driva en högtryckskulventil?

Svar: Vridmomentet som krävs för att driva en kulventil beror på storleken, sätesmaterialet, trycket och temperaturen. Vridmomentkravet beräknas vanligtvis av ventiltillverkaren och anges i ventilens tekniska datablad. Vridmomentet ökar i allmänhet med trycket och storleken på ventilen. För högtrycksapplikationer krävs ofta ett pneumatiskt eller elektriskt ställdon.

Fråga 5: Vad är skillnaden mellan en brandsäker och en icke brandsäker kulventil?

Svar: En brandsäker kulventil är utformad för att bibehålla en tätning även när de mjuka sätena skadas av en brand. Den brandsäkra designen inkluderar vanligtvis ett metall-till-metall-säte som ger en reservtätning i händelse av brand. Den brandsäkra ventilen är testad enligt API 607 ​​eller ISO 10497 för att verifiera dess prestanda. En icke brandsäker kulventil har inte denna reservtätning och kan läcka vid en brand. Brandsäkra kulventiler krävs i många applikationer, inklusive de i raffinaderier och kemiska anläggningar.

8. Slutsats

Kulventiler har framträtt som det föredragna valet för högtrycks- och högtemperaturtjänster på grund av deras robusta design, pålitliga tätningsprestanda och mångsidighet. Valet av lämplig kulventil för en given applikation kräver en noggrann utvärdering av driftsförhållandena, vätskeegenskaperna och prestandakraven. De viktigaste designelementen – sätesmaterialet, kroppskonstruktionen, de termiska kompensationsfunktionerna och den brandsäkra designen – bidrar alla till ventilens lämplighet för högtrycks- och högtemperaturservice. Genom att förstå dessa designelement och tillhörande tekniska överväganden kan ingenjörer och inköpsproffs välja kulventiler som ger tillförlitlig och säker drift under utrustningens livslängd.

På Zhejiang Bolaisi Valve Co., Ltd. har vi åtagit oss att tillhandahålla högkvalitativa kulventilprodukter som uppfyller de krävande kraven för högtrycks- och högtemperaturapplikationer. Vår kulventil är konstruerad med avancerade material, precisionsbearbetning och rigorösa tester för att säkerställa optimal prestanda och lång livslängd. Vi erbjuder ett omfattande utbud av kulventilskonfigurationer, inklusive mjuksittande och metallsätande konstruktioner, brandsäkra och icke-brandsäkra alternativ, och flytande och tappmonterade konstruktioner.

Kontakta Zhejiang Bolaisi Valve Co., Ltd.för teknisk hjälp med att välja lämplig kulventil för din högtrycks- och högtemperaturapplikation.
