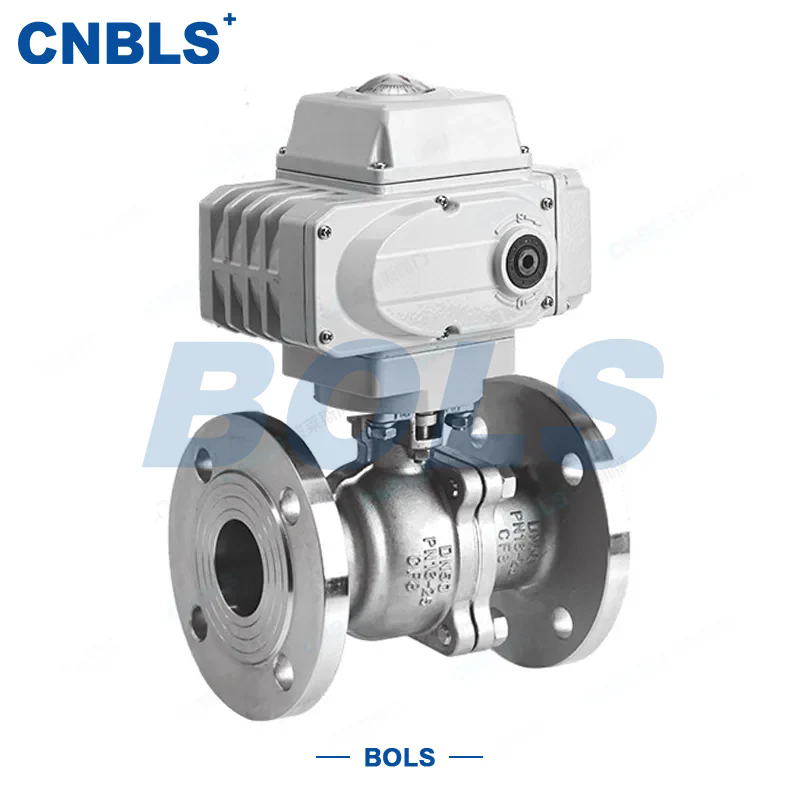

Hur uppnår kulventilen noll läckage med mjukt sätesförseglingsmaterial?

Sommaren 2021 drabbades en kemisk fabrik i Gulf Coast-regionen av ett mindre läckage från enkulventil i rostfritt stålpå en bensenledning. Läckan var liten - bara några droppar per minut - men under 72 timmar släppte den ut tillräckligt med flyktig organisk förening i atmosfären för att utlösa en obligatorisk EPA-rapporteringshändelse. De resulterande böterna, saneringskostnaderna och skadorna på ryktet översteg $400 000. Grundorsaken var inte ett katastrofalt misslyckande; det var ett sätesmaterial som tappat sitt elastiska minne efter två års termisk cykling. Denna incident illustrerar en kritisk sanning: noll läckage i kulventiler av rostfritt stål uppnås inte av metallkroppen eller den polerade kulan. Det uppnås genom det mjuka sätesförslutningsmaterialet, och dess prestanda avgör om en ventil är en pålitlig tillgång eller en latent skuld.

Frasen "noll läckage" i industriell ventilterminologi betyder bubbeltät avstängning - inget synligt läckage av gas eller vätska över sätet under specificerade testförhållanden. För kulventiler av rostfritt stål är denna nivå av tätningsintegritet endast möjlig med ett mjukt säte: en polymerkomponent som deformeras mikroskopiskt för att fylla defekterna på kulans yta. Valet av den polymeren, och konstruktionen av dess gränssnitt med bollen, är ämnet för denna artikel. Vi kommer att undersöka fysiken för tätning av mjuk säte, egenskaperna hos de tre primära materialen (PTFE, RPTFE och PEEK), designegenskaperna som upprätthåller tätningskraften under tusentals cykler och de internationella standarderna som verifierar nollläckage. Detta är inte en marknadsföringsöversikt; det är en teknisk djupdykning för ingenjörer, specialister och underhållsproffs som behöver förstå varför vissa kulventiler av rostfritt stål håller tätt i årtionden medan andra misslyckas på månader.

Innehållsförteckning

• 1. Vad gör nollläckage till ett kritiskt krav i kulventiler i rostfritt stål?
• 2. Hur skapar mjuka sätesmaterial fysiskt en nollläckagetätning?
• 3. Vilka mjuka sätesmaterial balanserar bäst tätning och hållbarhet?
• 4. Vilka designegenskaper säkerställer konsekvent tätningskraft?
• 5. Hur testas kulventiler av rostfritt stål för att verifiera nollläckage?
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Vad gör nollläckage till ett kritiskt krav i kulventiler i rostfritt stål?

Kravet på nollläckage är inte enhetligt i alla branscher. I vissa applikationer tolereras några droppar per minut; i andra är en enda molekyl av ett farligt ämne ett regelbrott. Skillnaden ligger i konsekvenserna. För ett vattenreningsverk kan en läckande kulventil i rostfritt stål slösa vatten och öka pumpkostnaderna, men det är ingen säkerhetsnödsituation. För en läkemedelstillverkare som tillverkar ett kemoterapiläkemedel innebär en läcka produktkontamination, avvisning av partier och potentiell patientskada. För en naturgasbehandlingsanläggning innebär ett läckage ett flyktigt utsläpp som bidrar till den globala uppvärmningen och skapar en explosionsrisk. Att förstå insatserna hjälper ingenjörer att motivera investeringen i högkvalitativa mjuka sitsmaterial.

Följande tabell katalogiserar konsekvenserna av läckage i fem representativa branscher. Varje rad representerar olika felkostnad, från enkelt underhåll till katastrofalt ansvar.

Lägg märke till att kostnadsgraden eskalerar inte bara med vätskans toxicitet, utan med den reglerande miljön. Inom läkemedels- och olje- och gassektorerna är läckage inte bara ett underhållsproblem; det är ett efterlevnadsproblem. En enda läcka kan utlösa en revision, en avstängning och ett krav på att bevisa att ventilen var korrekt specificerad och underhållen. Det är därför valet av sätesmaterial – och dokumentationen av dess prestanda – är så viktigt. PåZhejiang Bolaisi Valve Co., Ltd., upprätthåller vår fabrik ett fullständigt spårbarhetsprogram för varje mjukt sätesmaterial vi använder, från polymerhartssatsen till det slutliga ventiltestcertifikatet. Denna dokumentation är ofta lika värdefull för våra kunder som själva ventilen.

Utöver regulatorisk risk finns frågan om livscykelkostnader. En billig kulventil i rostfritt stål med ett lågkvalitativt säte kan kosta $50 och hålla sex månader. En premiumventil med ett högpresterande RPTFE-säte kan kosta $150 och hålla i fem år. Under ett decennium kräver den billiga ventilen 20 byten, 20 underhållsingrepp och 20 möjligheter för att en läcka ska uppstå. Premiumventilen kräver två byten och två ingrepp. Den totala ägandekostnaden – inklusive arbete, stillestånd och risk – gynnar premiumlösningen starkt. Vår fabrik har beräknat att för en typisk kemisk fabrik minskar uppgradering från standard till högpresterande mjuka säten ventilrelaterade underhållskostnader med 60 % under en femårsperiod. Detta är det ekonomiska argumentet för noll läckage, och det är därför vi fokuserar så mycket på materialvetenskap och precisionstillverkning.

2. Hur skapar mjuka sätesmaterial fysiskt en nollläckagetätning?

För att förstå hur en mjuk sits uppnår noll läckage måste du tänka i mikroskopisk skala. En kula i rostfritt stål, även en polerad till en spegelfinish, är inte helt slät. Den har toppar och dalar som mäts i mikrotum. När två metallytor pressas samman - som i en kulventil med metallsäte - kontaktar de endast vid de högsta topparna. Den faktiska kontaktytan är en liten bråkdel av det skenbara området. Vätskebanan slingrar sig genom dalarna och springer mellan topparna. Det är därför metalltätade ventiler, även om de är utmärkta för höga temperaturer och abrasiv service, ofta läcker något. De förlitar sig på extremt högt kontakttryck för att platta ut topparna, men även då är det svårt att garantera en perfekt tätning.

En mjuk sits förändrar fysiken totalt. Polymermaterialet är mjukare än metallkulan. När ventilen stängs och sätet pressas mot kulan deformeras polymeren. Det rinner in i dalarna, fyller luckorna och anpassar sig till topparna. Kontaktytan ökar dramatiskt – från kanske 5 % av den skenbara ytan till över 90 %. Läckagevägen är inte bara smalare; det är eliminerat. Tätningen är inte beroende av metallytans perfektion, utan på polymerens förmåga att anpassa sig till den ytan. Det är därför som en mjukt sittande kulventil i rostfritt stål kan uppnå bubbeltät avstängning även när kulan har mindre repor eller slitagemärken.

Processen att skapa denna tätning sker i tre distinkta steg. Det första steget ärförsta kontakten. När kulan roterar till stängt läge pressas sätet mot den. Polymeren börjar deformeras elastiskt och kontaktytan växer. I detta skede är förseglingen ännu inte komplett; det kan fortfarande finnas mikroskopiska läckagevägar. Det andra steget ärtryckaktivering. När processvätsketrycket ökar, verkar det på baksidan av sätet och trycker det fastare mot kulan. Detta är den självenergigivande effekten. Ju högre tryck, desto tätare tätning. Polymeren fortsätter att deformeras och fyller även de minsta ojämnheter. Det tredje steget ärjämvikt. Sätet når ett tillstånd av kompression där den elastiska återhämtningskraften hos polymeren balanserar det applicerade trycket. Vid denna tidpunkt är tätningen komplett och stabil. Det kommer att förbli tätt så länge som polymeren behåller sitt elastiska minne.

Följande tabell jämför kontaktmekaniken för ett metallsäte med ett mjukt säte vid samma pålagda belastning. Siffrorna är representativa för en 1-tums kulventil i rostfritt stål vid 20 bar.

Tabellen klargör varför mjuka säten är det föredragna valet för nollläckageapplikationer. Kontaktytan är en storleksordning större, läckagevägen är praktiskt taget eliminerad och tätningen förbättras med tryck. Denna prestanda kommer dock med en kompromiss: det mjuka sätet begränsas av polymerens temperatur och kemiska motståndskraft. Det är därför materialvalet är så viktigt. På vår fabrik testar vi varje sats av polymer för att verifiera dess elasticitetsmodul, kompressionsuppsättning och kemiska kompatibilitet innan den bearbetas till ett säte. Detta säkerställer att tätningens fysik fungerar till våra kunders fördel, inte mot dem.

3. Vilka mjuka sätesmaterial balanserar bäst tätning och hållbarhet?

Det finns inget universellt "bästa" mjuka sitsmaterial. Det optimala valet beror på en känslig balans mellan tätningsprestanda, temperaturbeständighet, kemisk kompatibilitet och mekanisk hållbarhet. Ett material som tätar perfekt vid omgivningstemperatur kan mjukna och flyta vid 150°C. Ett material som motstår koncentrerad svavelsyra kan svälla och brytas ned i aceton. Urvalsprocessen är en ingenjörsmässig kompromiss, och den kräver en tydlig förståelse av driftsramen. På Zhejiang Bolaisi Valve Co., Ltd. vägleder vi våra kunder genom denna avvägning med hjälp av ett strukturerat beslutsramverk.

Det första övervägandet ärtemperatur. PTFE och RPTFE har en kontinuerlig driftgräns på 200°C. PEEK förlänger detta till 250°C. Över 250°C är mjuka säten inte lämpliga; en metallsätad ventil krävs. Det andra övervägandet ärkemisk kompatibilitet. PTFE är nästan universellt och motstår nästan alla industriella kemikalier förutom smälta alkalimetaller och elementärt fluor. PEEK ger bra motståndskraft mot de flesta kemikalier men kan angripas av starka oxiderande syror. Det tredje övervägandet ärtryck och mekanisk belastning. Ren PTFE har låg tryckhållfasthet och tenderar att kallflyta under högt tryck. RPTFE, med glas- eller kolfyllmedel, motstår kallflöde mycket bättre. PEEK är den starkaste av de tre och är det föredragna valet för högtrycksapplikationer. Det fjärde övervägandet ärkretsloppsliv. PEEK har den högsta slitstyrkan och kommer att hålla längst i högcykelapplikationer. RPTFE är mellanliggande och PTFE har den kortaste livslängden.

För att illustrera avvägningarna, överväg tre verkliga tillämpningar. I en läkemedelsanläggning hanterar en kulventil av rostfritt stål sterilt vatten vid 121°C under SIP-cykler (steam-in-place). Ventilen manövreras 20 gånger per dag. Här prioriteras kemisk tröghet och FDA-efterlevnad. PTFE är det bästa valet eftersom det är inert, giftfritt och kan hantera temperaturen. Cykellivslängden är tillräcklig för denna lågcykelapplikation. I en kemisk anläggning hanterar en ventil 30 % saltsyra vid 80°C med 500 cykler per dag. Prioriteten är kemikaliebeständighet och slitstyrka. RPTFE med kolfyllmedel är det optimala valet eftersom det står emot syran och har en längre livslängd än ren PTFE. I en olje- och gasanläggning hanterar en ventil naturgas vid 150°C och 100 bar med 200 cykler per dag. Prioriteten är högtryckstätning och termisk stabilitet. PEEK är det bästa valet eftersom det motstår deformation under tryck och bibehåller sin tätningskraft vid förhöjda temperaturer.

Följande tabell ger en jämförelse sida vid sida av de tre primära mjuka sitsmaterialen över de viktigaste urvalskriterierna.

Beslutsramen kan sammanfattas enkelt. Om applikationen har lågt tryck, låg cykel och kräver universell kemikaliebeständighet, välj PTFE. Om applikationen är med medeltryck, medelcykel och kräver en balans mellan kemikalie- och slitstyrka, välj RPTFE. Om applikationen är högtrycks-, högcyklisk och kräver maximal hållbarhet och temperaturbeständighet, välj PEEK. Naturligtvis är verkliga applikationer sällan så rent kategoriserade. Det är därför vår fabrik erbjuder ett provtestprogram: vi kommer att bearbeta säten från varje kandidatmaterial och testa dem under kundens faktiska driftsförhållanden. Detta empiriska tillvägagångssätt tar bort gissningar och säkerställer att det valda materialet ger noll läckage under den nödvändiga livslängden.

4. Vilka designegenskaper säkerställer konsekvent tätningskraft?

Även det bästa sätesmaterialet kommer att misslyckas om ventilen inte är konstruerad för att bibehålla konsekvent tätningskraft över tiden. Sätet utsätts för en obeveklig cykel av kompression och frigöring, termisk expansion och sammandragning och kemisk attack. Utan noggrann design kommer tätningskraften att försämras och läckage kommer att börja. Följande designegenskaper är väsentliga för att säkerställa att en kulventil i rostfritt stål upprätthåller nollläckage under hela dess livslängd.

Sätesgeometri.Formen på sätet där den kommer i kontakt med kulan bestämmer kontakttrycket och det självaktiverande beteendet. Ett koniskt säte med en ytlig vinkel (vanligtvis 30° till 45°) ger en stor kontaktyta och stark självaktivering. Ett sfäriskt säte formar sig närmare kulan men är svårare att tillverka. Våra ingenjörer använder finita elementanalys för att optimera sätesprofilen för varje ventilstorlek och tryckklass. Målet är att uppnå en jämn kontaktspänningsfördelning utan att överskrida polymerens tryckhållfasthet.

Säteshållning.Sätet måste hållas säkert i ventilhuset. Om den rör sig eller roterar kommer tätningen att äventyras. De tre primära retentionsmetoderna är presspassning, mekanisk hållare och fjäderbelastad. Press-fit är enkelt och kostnadseffektivt men kan lossna under termisk cykling. En mekanisk hållare använder en gängad ring eller bultad platta för att hålla sätet på plats; detta är säkrare men ökar komplexiteten. En fjäderbelastad design använder en vågfjäder eller Belleville bricka för att applicera en konstant förspänning på sätet. Detta är den mest tillförlitliga metoden eftersom den automatiskt kompenserar för slitage, termisk expansion och tryckfluktuationer. För högcykel- eller högtemperaturapplikationer rekommenderar vi starkt fjäderbelastade säten.

Stolsstöd.Mjuka polymerer, speciellt PTFE, tenderar att deformeras under tryck. En metallstödring (typiskt rostfritt stål) placeras bakom sätet för att begränsa denna deformation. Stödringen fungerar också som en kylfläns, drar bort värme från tätningsgränssnittet och minskar hastigheten för polymernedbrytning. Spelet mellan sätet och stödringen måste kontrolleras noggrant; för tätt och sätet kan inte deformeras tillräckligt för att täta; för löst och sätet skjuter ut i springan. Vår fabrik bearbetar stödringen till en tolerans på ±0,02 mm för att säkerställa korrekt interferens.

Ytfinish.Bollens ytfinish är en kritisk designparameter. En grövre yta ger en mer mekanisk "tand" för polymeren att greppa, men det ökar också friktion och slitage. En slätare yta minskar friktionen men kräver ett mer följsamt sitsmaterial för att uppnå en tätning. Den optimala ytfinishen är typiskt Ra 0,2 till 0,4 µm, vilket är tillräckligt jämnt för att minimera slitage men tillräckligt grov för att polymeren ska tränga in i ytan. Våra bollar är lappade och polerade enligt denna specifikation, och vi verifierar finishen med en profilometer på varje produktionsbatch.

Följande tabell sammanfattar designegenskaperna och deras inverkan på tätningsprestanda.

Dessa designegenskaper är inte oberoende; de interagerar. Ett fjäderbelastat säte kräver en stödring för att förhindra överkomprimering. En konisk sätesgeometri kräver en specifik ytfinish på kulan för att uppnå optimal kontaktspänning. Vår fabrik designar hela tätningssystemet som en integrerad helhet, snarare än som en samling individuella komponenter. Detta systemtillvägagångssätt är anledningen till att våra kulventiler i rostfritt stål konsekvent uppnår noll läckage i de mest krävande tillämpningarna, från kryogen service till högtemperaturånga.

5. Hur testas kulventiler av rostfritt stål för att verifiera nollläckage?

Design och material är bara så bra som testerna som verifierar dem. En kulventil i rostfritt stål som lämnar fabriken utan ett ordentligt läckagetest är ett ansvar som väntar på att inträffa. De internationella standarderna som styr ventiltestning – API 598, ISO 5208 och ISO 15848 – tillhandahåller ramverket för att verifiera nollläckage. Hos Zhejiang Bolaisi Valve Co., Ltd. genomgår varje ventil vi tillverkar ett rigoröst testprotokoll som överskrider dessa minimikrav. Det här avsnittet beskriver det protokollet från en testingenjörs perspektiv på fabriksgolvet.

Testadagen inleds med en visuell inspektion. Ventilen kontrolleras för korrekt montering, korrekt orientering av kulan och närvaron av alla fästelement. Ventilen monteras sedan på testbänken. För en kulventil av rostfritt stål är testbänken vanligtvis ett hydrauliskt eller pneumatiskt grenrör som tillåter oberoende trycksättning av uppströms- och nedströmssidorna. Det första testet ärskaltest. Ventilen är delvis öppen och kroppshålan är trycksatt med vatten till 1,5 gånger det maximala nominella trycket. Ventilen hålls vid detta tryck i minst 60 sekunder. Allt synligt läckage, gråt eller strukturell deformation är skäl för avvisning. Detta test verifierar integriteten hos ventilkroppen och motorhuvsleden.

Det andra testet ärsätesläckagetest. Detta är det kritiska testet för nollläckage. Ventilen är stängd och uppströmssidan trycksätts med antingen vatten eller luft, beroende på kundens specifikation. För kulventiler i mjukt sittande rostfritt stål är acceptanskriteriet vanligtvis noll läckage - inga synliga bubblor i ett vattendoppningstest eller inget detekterbart tryckfall i ett tryckavfallstest. Testtrycket är typiskt 1,1 gånger det nominella trycket vid omgivningstemperatur. Ventilen hålls vid detta tryck i minst 60 sekunder. Nedströmssidan övervakas via ett synglas eller en tryckgivare. Om något läckage upptäcks, kasseras ventilen och demonteras för undersökning. Sitsen undersöks för skador och kulytan kontrolleras för repor. Grundorsaken identifieras och åtgärdas innan ventilen sätts ihop och testas igen.

Det tredje testet ärtest i baksätet, om tillämpligt. Detta test verifierar att spindeltätningen kan innehålla tryck när ventilen är helt öppen. Ventilen öppnas helt och kroppshåligheten är trycksatt. Området runt stammen övervakas för läckage. Detta test är särskilt viktigt för ventiler som kommer att användas i applikationer där ventilen lämnas öppen under långa perioder.

Följande tabell sammanfattar testprotokollet och acceptanskriterierna som används på vår fabrik.

Varje ventil som klarar dessa tester får ett testcertifikat som innehåller serienummer, testdatum, testtryck och namnet på teknikern. Detta certifikat är spårbart till materialpartiet och tillverkningsprotokollet. För kunder i reglerade branscher är denna dokumentation väsentlig för deras egna kvalitetsrevisioner. På vår fabrik behåller vi en kopia av varje testcertifikat i minst tio år. Vi erbjuder även tredje parts vittnesprovning för kritiska applikationer, där kundens representant kan observera testningen personligen. Denna nivå av transparens är en del av vårt engagemang för kvalitet och vårt förtroende för våra kulventiler i rostfritt stål.

6. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan nollläckage och bubbeltät avstängning?

Svar: Noll läckage och bubbeltät avstängning används ofta omväxlande, men det finns en subtil skillnad. Bubbeltät avstängning är ett specifikt testkriterium som definieras i standarder som API 598, där ventilen testas med luft eller gas och inga bubblor observeras i ett vattenbad under en specificerad period. Nollläckage är ett bredare begrepp som betyder inget detekterbart läckage av något slag, vare sig vätska eller gas. I praktiken, för kulventiler av rostfritt stål med mjuka säten, är att uppnå bubbeltät avstängning likvärdigt med att uppnå noll läckage.

Fråga 2: Kan kulventiler i rostfritt stål upprätthålla nollläckage vid höga temperaturer?

Svar: Kulventiler i rostfritt stål kan upprätthålla nollläckage vid höga temperaturer, men maxtemperaturen beror på sätesmaterialet. PTFE- och RPTFE-säten är begränsade till cirka 200°C. PEEK-stolar kan arbeta upp till 250°C. För applikationer över dessa temperaturer krävs en metalltätad kulventil. På Zhejiang Bolaisi Valve Co., Ltd. erbjuder vi kulventiler i rostfritt stål med högtemperatursätesmaterial som bibehåller nollläckageprestanda vid förhöjda temperaturer.

Fråga 3: Hur påverkar sätesmaterialet vridmomentet för kulventiler av rostfritt stål?

Svar: Sätesmaterialet påverkar avsevärt vridmomentet för kulventiler av rostfritt stål. PTFE och RPTFE har en låg friktionskoefficient, vilket ger ett lägre arbetsvridmoment. PEEK har en något högre friktionskoefficient, vilket kan kräva ett högre arbetsmoment. Stolsdesignen, inklusive kontaktytan och interferenspassningen, påverkar också vridmomentet. Vår fabrik optimerar kombinationen av sätesmaterial och design för att minimera driftsvridmomentet samtidigt som prestanda utan läckage bibehålls.

Fråga 4: Vilken är den typiska livslängden för kulventiler i rostfritt stål med mjuka säten?

Svar: Livslängden för kulventiler i rostfritt stål med mjuka säten beror på driftsförhållandena, driftfrekvensen och sätesmaterialet. Under normala förhållanden kan en kulventil i rostfritt stål av hög kvalitet ge 100 000 cykler eller mer innan sätet behöver bytas ut. I abrasiva eller högcykelapplikationer kan livslängden vara kortare. Vår fabrik använder högkvalitativa material och precisionstillverkning för att maximera livslängden på våra kulventiler i rostfritt stål.

Fråga 5: Kan kulventiler i rostfritt stål repareras om de börjar läcka?

Svar: Ja, kulventiler i rostfritt stål kan ofta repareras genom att byta ut sätena och spindeltätningarna. Detta är en vanlig underhållsprocedur. Ventilen måste tas bort från ledningen, demonteras och de slitna sätena och tätningarna ersättas med nya. Vår fabrik tillhandahåller ersättningssatser för våra kulventiler av rostfritt stål, och vi kan ge instruktioner för reparationsproceduren. I vissa fall kan det vara mer kostnadseffektivt att byta ut hela ventilen.

7. Slutsats

Noll läckage i kulventiler i rostfritt stål är ingen slump; det är resultatet av medveten ingenjörskonst. Det mjuka sätesförseglingsmaterialet – oavsett om det är PTFE, RPTFE eller PEEK – är den kritiska komponenten som deformeras för att fylla ut mikroskopiska defekter, självaktiveras under tryck och bibehåller sin integritet under tusentals cykler. Utformningen av sätet, inklusive dess geometri, retentionsmetod och stödstruktur, säkerställer att tätningskraften förblir konsekvent under ventilens livslängd. Och testprotokollet – skaltest, sätesläckagetest och baksätestest – verifierar att varje ventil uppfyller nollläckagestandarden innan den lämnar fabriken.

På Zhejiang Bolaisi Valve Co., Ltd. har vi ägnat oss åt att behärska konsten och vetenskapen om mjuk sätestätning i kulventiler av rostfritt stål. Våra ventiler är konstruerade med den optimala kombinationen av material, design och tillverkningsprecision för att leverera tillförlitlig prestanda utan läckage i de mest krävande tillämpningarna. Vi testar varje ventil enligt internationella standarder och tillhandahåller fullständig dokumentation till våra kunder. Oavsett om du arbetar med kemisk bearbetning, olja och gas, läkemedel eller vattenbehandling, kan våra kulventiler i rostfritt stål uppfylla dina strängaste tätningskrav.

Kontakta Zhejiang Bolaisi Valve Co., Ltd. idagför att lära dig mer om våra kulventiler i rostfritt stål och hur vi kan hjälpa dig att uppnå noll läckage i dina kritiska applikationer.
