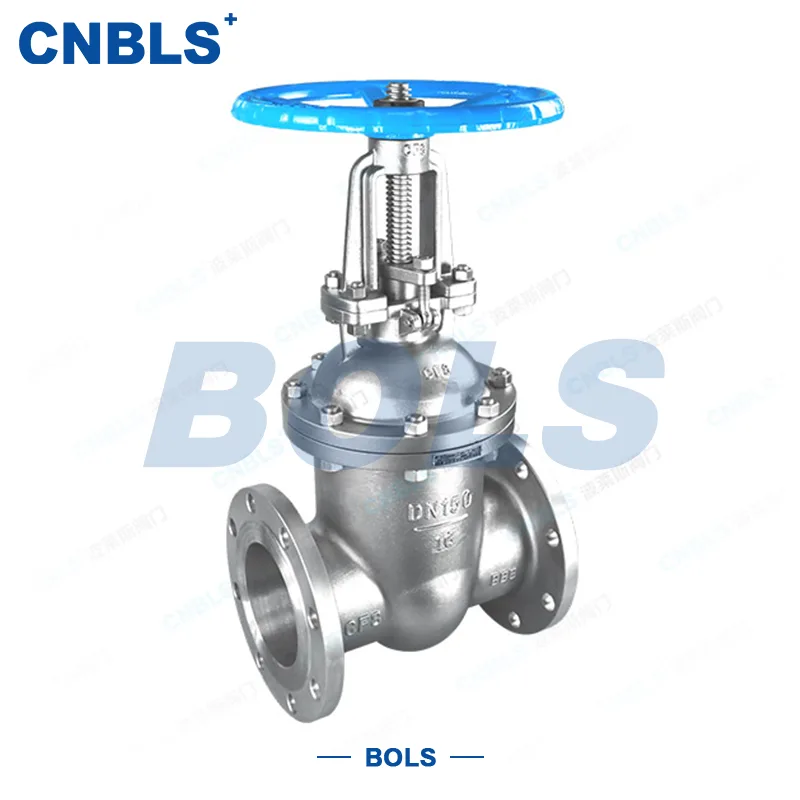

GB Flänsventil

GB Flange Gate Valve är en industriell kärnavstängningsventil med nationell standardflänsanslutning, som använder ett stängningselement av grindtyp för att uppnå full öppning och full stängning av rörledningsmedia. Som en vanlig på-av-kontrollventil i industriella vätsketransmissionssystem är den strikt utformad för full-öppen/helstäng-drift och är inte lämplig för flödesreglering eller strypning.

Den har en rak flödeskanal med extremt lågt vätskemotstånd, stabil drift under medelhögt och högt tryck, medelhöga och höga temperaturer, och har kärnfördelarna med enkel struktur, bekväm installation och underhåll, och pålitlig dubbelriktad cirkulation och tätningsprestanda. Ventilen består av kärnkomponenter inklusive ventilhus, ventilhuv, grind, ventilskaft, ventilspindelmutter, packbox, packning, packbox, ok och handratt/ställdon. Med utmärkt anpassningsförmåga till komplexa arbetsförhållanden och olika media används GB Flange Gate Valve i stor utsträckning inom petroleum, kemi, elkraft, kommunalteknik och andra viktiga industriområden.

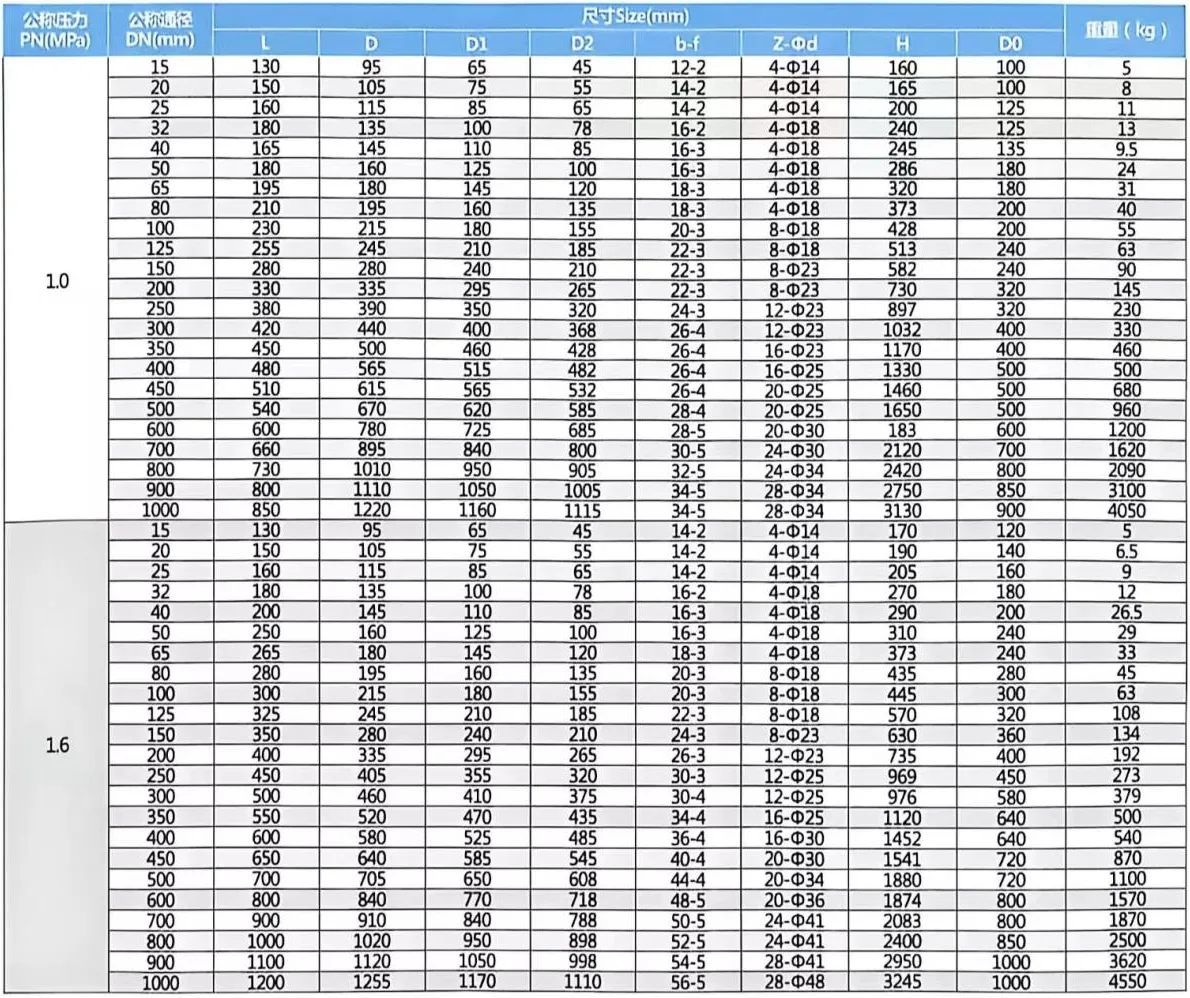

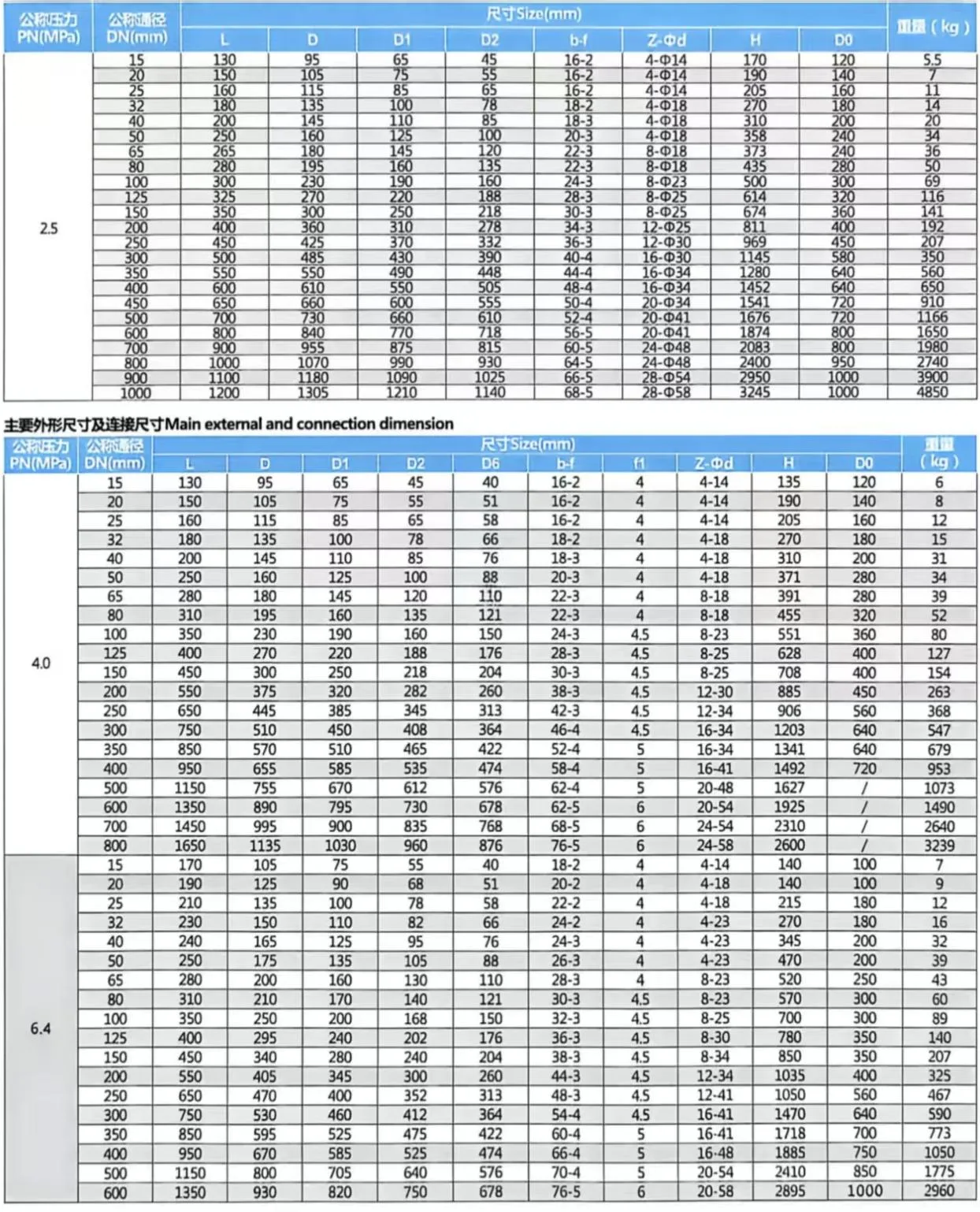

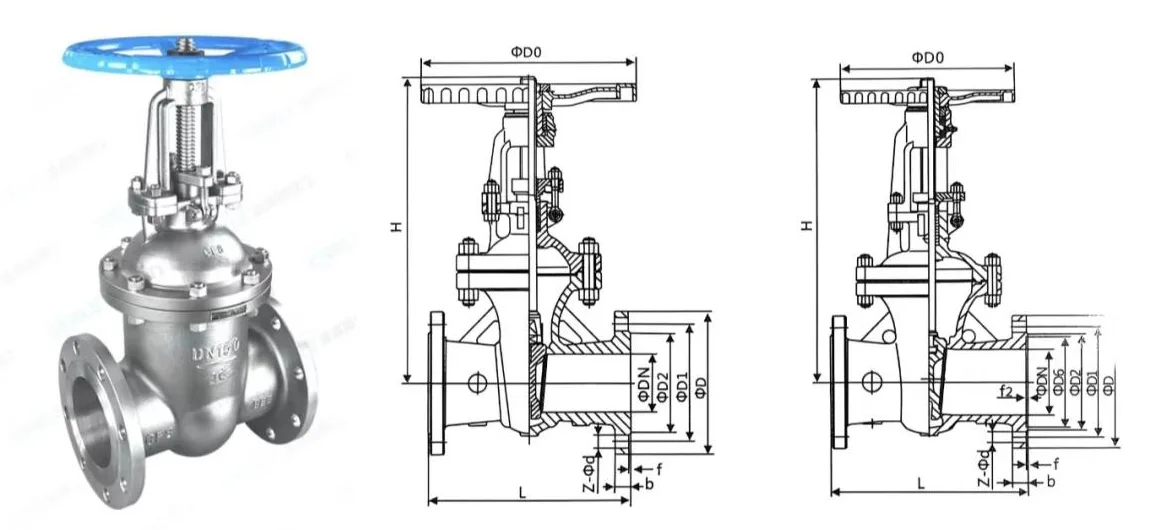

Produktspecifikationer

Arbetsprincip

Arbetsprincipen för GB Flange Gate Valve är beroende av den vertikala lyftrörelsen av grinden som drivs av ventilskaftet för att realisera öppning och stängning av rörledningen, med detaljerad driftlogik enligt följande:

Öppningsprocess

Att rotera handratten driver ventilskaftsmuttern att rotera, vilket omvandlar roterande rörelse till linjär lyftrörelse, vilket gör att ventilskaftet driver porten att höjas vertikalt. När grinden är helt upplyft till läget helt skilt från ventilsätets tätningsyta, är flödeskanalen helt fri, och ventilen är i helt öppet tillstånd, vilket ger obehindrad mediumcirkulation med minimal tryckförlust.

Avslutningsprocess

Att vrida handratten i motsatt riktning driver ventilskaftet för att sänka grinden vertikalt. När grinden faller till det läge där den är helt försedd med ventilsätets tätningsyta, blockeras medelflödeskanalen helt. Rörledningens mediumtryck kan hjälpa till att pressa porten tätt mot ventilsätet, vilket bildar en pålitlig hård tätning för att effektivt förhindra mediumläckage, och ventilen är i helt stängt tillstånd.

Tillämpningsstandarder

Huvudapplikationsscenarier

● Industriell sektor: Petroleum, kemiteknik, elkraft, metallurgi, naturgasöverföring, för on-off kontroll av ånga, oljeprodukter, sura och alkaliska medier, gas och andra industriella vätskor.

● Kommunal och civil sektor: Stadsvattenförsörjning, avloppsrening, värme, ventilation och luftkonditionering (HVAC), för pålitlig avstängning av vattenflöde eller ånga.

● Speciella arbetsförhållanden: Rörledningar med hög temperatur och högt tryck, rörledningar med partikelhaltiga medier, starkt korrosiva medier, långdistanstransmissionsledningar, etc.
