Hur upprätthåller kulventilen tät tätning under höga temperaturer?

Inuti ett petrokemiskt raffinaderi strömmar överhettad ånga vid 540°C genom miles av rör. I ett koncentrerat solkraftverk strömmar smält salt vid 600°C genom värmeväxlare. Dessa extrema förhållanden kräver ventiler som kan bibehålla en tät tätning trots de enorma termiska påfrestningarna. Kulventilen, en allmänt använd industriell ventil, står inför en grundläggande utmaning vid dessa temperaturer: kul- och sätesmaterialen expanderar i olika hastigheter. Om tätningssystemet inte klarar denna differentiella expansion kommer ventilen att läcka, vilket orsakar säkerhetsrisker, produktförlust och kostsamma stillestånd. Ändå uppnår högtemperaturkulventiler rutinmässigt bubbeltät avstängning även vid temperaturer över 500°C. Hur är detta möjligt?

Den här artikeln utforskar de tekniska principer och avancerade material som möjliggörKulventilför att upprätthålla tät försegling under höga temperaturer. Lösningen ligger i en sofistikerad kombination av val av sätesmaterial (från avancerade polymerer till metallegeringar), sätesdesigngeometri som kompenserar för termisk expansion, noggrann materialmatchning mellan kulan och sätet och användningen av termiska barriärer för att skydda kritiska komponenter. Dessutom bidrar valet av lämpliga spindeltätningar, tillämpningen av brandsäker designprinciper och användningen av termiska kompensationsfjädrar till tätningsintegriteten hos högtemperaturkulventilen. Den här artikeln kommer att dissekera dessa mekanismer, vilket ger en omfattande förståelse för hur kulventilen kan konstrueras för att fungera pålitligt under några av de mest extrema förhållanden som råder i modern industri.

Innehållsförteckning

• 1. Vad är en kulventil och hur fungerar den?
• 2. Vilka utmaningar innebär hög temperatur för tätning av kulventiler?
• 3. Hur påverkar valet av sätesmaterial högtemperaturtätning?
• 4. Vilka stolsdesigner kompenserar för termisk expansion?
• 5. Hur bibehåller fjäderbelastning och förspänning tätningskraften vid temperatur?
• 6. Vilken roll spelar stamtätningar och brandsäker design?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

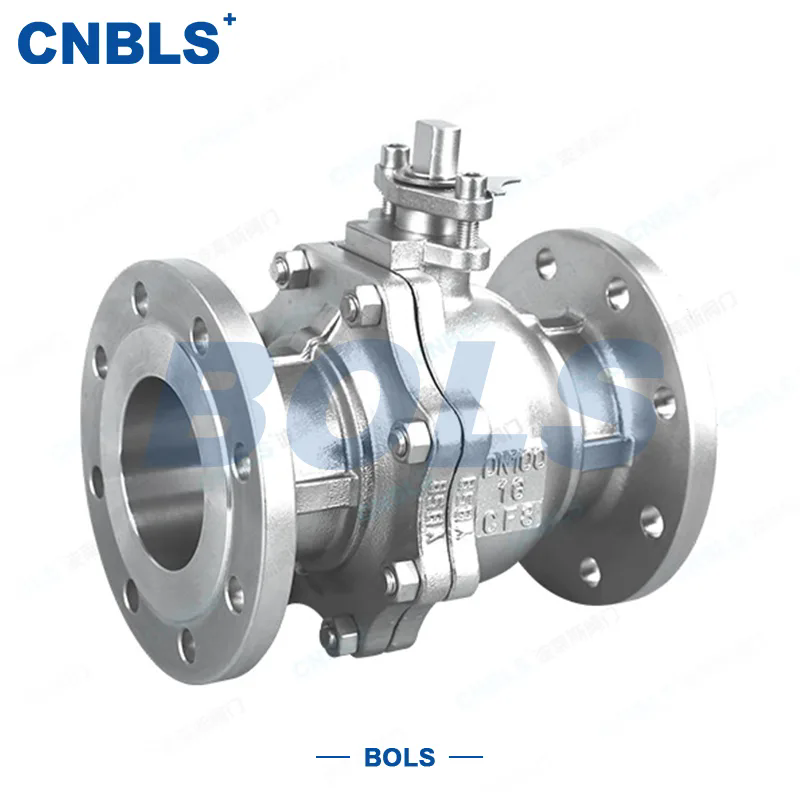

1. Vad är en kulventil och hur fungerar den?

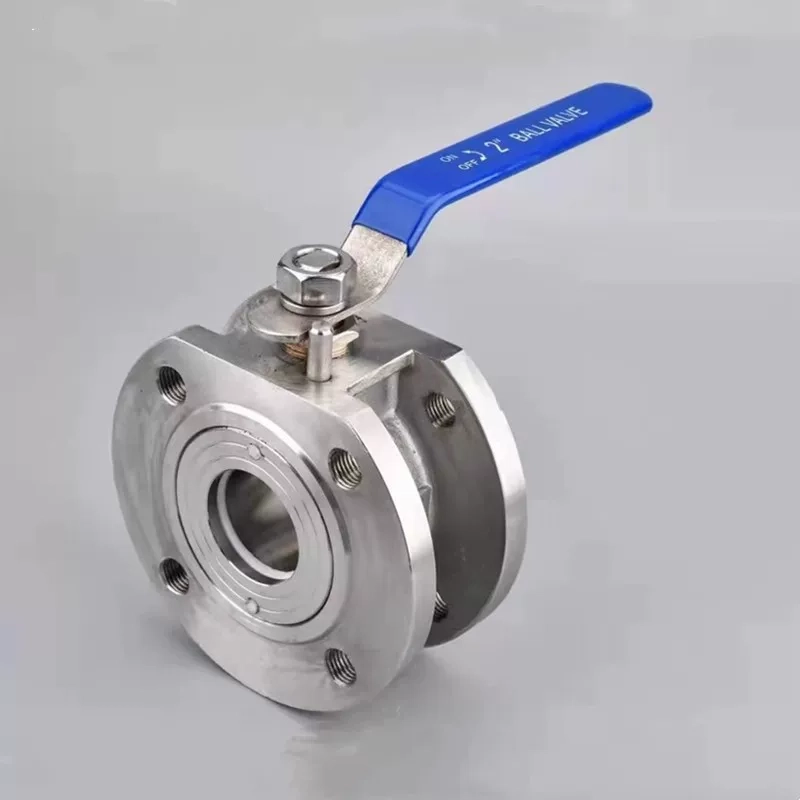

Innan du går in i detaljerna kring högtemperaturtätning är det viktigt att förstå kulventilens grundläggande design. En kulventil är en kvartsvarvsventil som använder en ihålig, vridbar kula för att kontrollera vätskeflödet. Kulan har en cylindrisk borrning (eller port) genom sin mitt. När handtaget vrids till öppet läge, är hålet i linje med flödesbanan, vilket gör att vätskan kan passera. När handtaget vrids 90 grader roterar kulan så att hålet är vinkelrätt mot flödesvägen, vilket blockerar flödet. Tätningen uppnås genom att trycka kulan mot två säten, vanligtvis placerade på ventilens uppströms och nedströms sida.

Nyckelkomponenterna i en kulventil är:

• Kropp:Ventilens yttre skal, som inrymmer de inre komponenterna och ansluter till rörledningen.
• Boll:Det roterande sfäriska elementet som styr flödet.
• Säten:Tätningselementen som trycker mot kulan för att förhindra läckage.
• Stam:Axeln som förbinder kulan med ställdonet eller handtaget.
• Stamtätningar:Tätningarna som förhindrar läckage runt skaftet.
• Ställdon/handtag:Mekanismen som används för att rotera bollen.

Kulventiler är kända för sin tillförlitlighet, enkla manövrering och utmärkta tätningsprestanda. De finns tillgängliga i ett brett utbud av konfigurationer, från enkla på/av-ventiler till sofistikerade styrventiler med V-notch-kulor för stryptillämpningar. PåZhejiang Bolaisi Valve Co., Ltd., tillverkar vi kulventiler för en mängd olika industrier, inklusive olja och gas, petrokemi, kraftproduktion och kemisk bearbetning.

2. Vilka utmaningar innebär hög temperatur för tätning av kulventiler?

När temperaturen stiger ändras de fysiska dimensionerna på kulventilens komponenter. Kulan, sätena och kroppen expanderar alla, men inte i samma takt. Den termiska expansionskoefficienten (CTE) för sätesmaterialet skiljer sig vanligtvis från kulans och kroppsmaterialen. Denna differentiella expansion kan ha flera skadliga effekter på tätningsprestanda. För det första, om sätet expanderar mer än kulan, kan det bli överkomprimerat, vilket leder till överdrivet slitage, högt vridmoment och potentiellt anfall. För det andra, om sätet expanderar mindre än kulan, kan tätningstrycket sjunka, vilket leder till läckage. För det tredje kan det polymera sätesmaterialet brytas ned vid höga temperaturer och förlora sin elasticitet och tätningsförmåga.

Utöver dimensionsförändringarna kan höga temperaturer påverka materialens mekaniska egenskaper. Metallers hårdhet och elasticitetsmodul minskar vid förhöjda temperaturer, vilket kan påverka kontakttrycket och sätets förmåga att upprätthålla en tätning. Den termiska stabiliteten hos sätesmaterialen är också en kritisk faktor. Sitsen måste kunna bibehålla sin form och prestanda vid arbetstemperaturen. Det är därför valet av rätt sätesmaterial är ett avgörande tekniskt beslut för högtemperaturkulventil. Att förstå dessa utmaningar är det första steget i att designa en kulventil som kan bibehålla en tät tätning under höga temperaturer.

Föreställ dig en kulventil installerad i en ångledning som arbetar vid 400°C. Ventilhuset och kulan är gjorda av rostfritt stål (CTE ≈ 17 x 10⁻⁶/°C). Sitsen är gjord av en förstärkt PTFE (CTE ≈ 100 x 10⁻⁶/°C). Den betydande skillnaden i CTE gör att PTFE-sätet expanderar mycket mer än stålkulan vid samma temperatur. Utan en design som rymmer denna expansion, skulle sätet utöva överdrivet tryck på kulan, vilket potentiellt kan få den att gripa. Omvänt, om sätesmaterialet inte expanderade tillräckligt, skulle tätningstrycket gå förlorat, vilket orsakar en läcka. En typisk kulventilkonstruktion med hög temperatur måste därför balansera dessa konkurrerande krafter för att säkerställa en pålitlig tätning. Hos Zhejiang Bolaisi Valve Co., Ltd. är vår kulventil konstruerad med en djup förståelse för denna termiska dynamik, vilket säkerställer pålitlig prestanda i de mest krävande högtemperaturmiljöerna.

3. Hur påverkar valet av sätesmaterial högtemperaturtätning?

Valet av sätesmaterial är kanske det viktigaste beslutet vid design av en kulventil för högtemperaturapplikationer. Sätet måste bibehålla sin tätningsförmåga vid arbetstemperaturen, motstå kemiska angrepp och uppvisa tillräcklig mekanisk styrka för att motstå arbetstrycket. Den måste också kunna ta emot den differentiella expansionen mellan kulan och sätet utan att orsaka överdriven friktion eller läckage. För högtemperaturapplikationer kan sätesmaterial brett kategoriseras i tre grupper: polymerbaserade, metallbaserade och kompositmaterial. Varje kategori erbjuder en distinkt uppsättning egenskaper och är lämplig för specifika temperaturområden.

Polymerbaserade sätesmaterial, såsom PTFE och dess förstärkta varianter, används ofta i kulventiler för temperaturer upp till cirka 200°C till 260°C. Modifierad PTFE (t.ex. med glasfiber, kolfiber eller bronsfyllmedel) erbjuder förbättrade mekaniska egenskaper och slitstyrka. PTFE har dock en relativt hög termisk expansionskoefficient, vilket kan vara ett problem vid högre temperaturer. För temperaturer över 260°C är polymermaterial i allmänhet inte lämpliga på grund av termisk nedbrytning. I dessa fall krävs en kulventil med metallsäte.

Metallsittande kulventil använder en metall-till-metall-tätning, vanligtvis med en hård yta på kulan och sitsytorna. Vanliga sätesmaterial inkluderar rostfritt stål, Stellite, Inconel och andra högtemperaturlegeringar. Sätet och kulan är överlappade till en mycket slät finish för att skapa en tät tätning. Metall-till-metall-tätningar ger utmärkt motstånd mot höga temperaturer och är lämpliga för applikationer upp till 600°C och mer. De är dock dyrare och kanske inte är helt bubbeltäta. En mjuk tätning (elastomer eller PTFE) kan läggas till för att förbättra sätets prestanda. Tabellen nedan ger en jämförelse av vanliga sätesmaterial och deras temperaturkapacitet.

Valet av sätesmaterial bör baseras på en noggrann analys av driftstemperatur, tryck, vätskekemi och den erforderliga läckagehastigheten. För högtemperaturapplikationer upp till 260°C är en kulventil med ett förstärkt PTFE- eller PEEK-säte en kostnadseffektiv lösning. För temperaturer upp till 600°C och över är en metalltät kulventil det enda genomförbara alternativet. På Zhejiang Bolaisi Valve Co., Ltd. erbjuder vi ett urval av sätesmaterialalternativ för att möta våra kunders specifika behov. Vårt ingenjörsteam kan hjälpa dig att välja det optimala sitsmaterialet för din applikation.

4. Vilka stolsdesigner kompenserar för termisk expansion?

Utöver materialval är den mekaniska designen av sätet avgörande för att upprätthålla en tät tätning vid höga temperaturer. Flera innovativa sätesdesigner har utvecklats för att kompensera för effekterna av termisk expansion. Ett vanligt tillvägagångssätt är användningen av en "cam" eller "cammed" sätesdesign. I denna design är sätet monterat så att det rör sig på ett kontrollerat sätt, typiskt i en kamslits eller en kilformad ficka. När temperaturen ökar och kulan och sätet expanderar, tvingas sätet att röra sig mot kulan och bibehålla kontakttrycket. Denna fjäderbelastade verkan säkerställer att sätet följer kulans expansion, vilket kompenserar för differentialexpansionen mellan sätet och kroppen.

En annan avancerad design är konceptet "flytande säte". I en kulventil med flytande säte är sätena inte fast fastsatta på kroppen. Istället är de fjäderbelastade och får röra sig axiellt. Detta gör att sätet kan anpassa sig till förändringar i temperatur och tryck, vilket bibehåller en konsekvent tätningskraft. En flytande säteskonstruktion ger också kompensation för slitage under ventilens livslängd. När sätet slits upprätthåller fjäderkraften tätningstrycket. Detta är en allmänt antagen design för högpresterande kulventiler, inklusive de som används i högtemperaturapplikationer. Tabellen nedan sammanfattar de olika sätesdesignerna och deras termiska kompensationsmekanismer.

Förutom sätesdesignen är ytfinishen på kulan och sätet avgörande för tätningen. En slät, polerad yta (Ra 0,2-0,4 µm) minimerar läckagevägen och minskar friktionen. För metalltätade kulventiler används ofta en överlappad ytfinish för att uppnå en tät tätning. På Zhejiang Bolaisi Valve Co., Ltd. använder vi precisionsbearbetnings- och lappningsprocesser för att säkerställa att våra kulventilsäten uppfyller de mest krävande kraven. Vår kulventil är designad med avancerad sätesgeometri och ytfinish för att leverera tillförlitlig, långsiktig tätning i högtemperaturapplikationer.

5. Hur bibehåller fjäderbelastning och förspänning tätningskraften vid temperatur?

Fjäderbelastning är ett kritiskt designelement som kompenserar för effekterna av termisk expansion och slitage. I en fjäderbelastad säteskonstruktion pressar en fjäder (eller en uppsättning fjädrar) sätet mot kulan och upprätthåller en kontrollerad förspänning. Denna förspänning säkerställer att tätningskraften bibehålls även om kulan och sätet expanderar eller drar ihop sig. Utan en förspänning skulle tätningstrycket falla när sätet slits eller när komponenterna expanderar, vilket leder till läckage. Fjäderbelastade säten är särskilt viktiga för högtemperaturapplikationer där differentialexpansionen är betydande.

Fjäderkraften måste beräknas noggrant för att säkerställa att den ger tillräckligt tätningstryck utan att orsaka överdriven friktion eller slitage. Fjäderkraften måste också balanseras mot trycket från processvätskan, som tenderar att trycka bort sätet från kulan. Fjäderkonstruktionen måste vara tillräckligt robust för att klara de höga temperaturer och de cykliska belastningar som ventilen kan utsättas för. Typiskt är fjädrarna gjorda av högtemperaturlegeringar som Inconel eller 17-7 PH rostfritt stål för att förhindra avslappning vid höga temperaturer.

Förspänningskraften kan justeras under tillverkningsprocessen för att uppnå optimalt tätningstryck. Detta är en känslig balans: för mycket förspänning kommer att orsaka överdriven friktion, vilket kräver ett högre arbetsmoment och ökat slitage. För lite förspänning kommer att resultera i läckage. Vår fabriks erfarenhet av att designa och tillverka kulventil har resulterat i optimerade förspänningar som säkerställer en tät tätning med minimalt arbetsmoment. Förspänningen är också vald för att kompensera för sätesbelastningen på kulan, vilket säkerställer att sätesmaterialet inte överbelastas. En korrekt förspänd kulventil kommer att bibehålla sin tätningsprestanda under hela ventilens designlivslängd, även under högtemperaturcykler.

Följande tabell ger en sammanfattning av de viktigaste övervägandena för fjäderbelastad sätesdesign i högtemperaturkulventil.

6. Vilken roll spelar stamtätningar och brandsäker design?

Medan kul- och sätetätningen är det primära tätningselementet i en kulventil, är spindeltätningen lika viktig för att förhindra läckage. Skaftet penetrerar ventilkroppen för att ansluta kulan till ställdonet. Denna penetration skapar en potentiell läckageväg. För högtemperaturapplikationer måste spindeltätningen vara konstruerad för att tåla samma höga temperaturer som sätet. En vanlig lösning är användningen av en flerskikts skafttätning, bestående av flera tätningsringar med olika funktioner. En primär tätning (t.ex. en grafit- eller PTFE-ring) tillhandahåller huvudtätningen, medan en sekundär tätning (t.ex. en metall- eller fiberring) ger reservskydd.

Stamtätningens design måste också ta hänsyn till utvidgningen och sammandragningen av stammen och kroppen. En typisk design använder en spänningssatt spindeltätning, där en fjäder eller en Belleville bricka ger en konstant förspänning på spindeltätningen. Denna förspänning säkerställer att tätningen förblir tät även när komponenterna rör sig på grund av termisk expansion. Spindeltätningen skyddar även ventilen från yttre föroreningar, såsom damm och fukt. För brandsäker kulventil är spindeltätningen utformad för att bibehålla tätningsintegriteten även i händelse av brand. Detta involverar vanligtvis en skafttätning gjord av ett material som inte brinner eller smälter, såsom grafit, och en metall-till-metall reservtätning.

En brandsäker kulventil är designad för att uppfylla kraven i API 607 ​​eller ISO 10497 standarder. Dessa standarder kräver att ventilen håller en tät tätning även efter att ha utsatts för en brand. Den brandsäkra designen innehåller funktioner som säkerställer att ventilen förblir tät även om det primära sätet eller spindeltätningarna skadas av brand. Detta inkluderar användningen av metall-till-metall-säten, en sekundär skafttätning och en robust kroppsdesign som tål termisk chock. Många av våra kunder inom olje- och gasindustrin kräver brandsäker kulventil för sina kritiska applikationer. På Zhejiang Bolaisi Valve Co., Ltd. tillverkar vi brandsäkra kulventiler som uppfyller de strängaste säkerhetsstandarderna. Våra kulventiler är designade och testade för att säkerställa att de bibehåller tätningsintegriteten även under de mest extrema förhållanden.

Tabellen nedan beskriver de viktigaste egenskaperna hos en brandsäker kulventildesign.

7. Vanliga frågor (FAQ)

Fråga 1: Vilken är den maximala temperaturen som en vanlig kulventil klarar av?

Svar: En standardkulventil med PTFE-säte klarar temperaturer upp till cirka 200°C (392°F). Vid temperaturer över detta kommer PTFE-sätet att börja mjukna och förlora sin tätningsförmåga. För temperaturer upp till 260°C (500°F) krävs ett förstärkt PTFE- eller PEEK-säte. För temperaturer över 260°C krävs en metalltät kulventil. Vår fabrik i Zhejiang Bolaisi Valve Co., Ltd. erbjuder kulventiler som är certifierade för högtemperaturdrift.

Fråga 2: Hur påverkar termisk expansionskoefficient kulventiltätningen?

Svar: Termisk expansionskoefficient (CTE) bestämmer hur mycket ett material expanderar vid upphettning. Om sätesmaterialets CTE skiljer sig markant från kulans och kroppsmaterialen, kan sätet bli överkomprimerat eller tappa tätningstryck. Till exempel har PTFE en hög CTE, vilket kan göra att den expanderar och utövar överdrivet tryck på kulan, vilket leder till högt vridmoment eller kramper. Metallsätade kulventiler är designade med låga CTE-material för att minimera denna effekt. Korrekt sätesdesign och materialval kan mildra dessa effekter.

Fråga 3: Vilka är fördelarna med en kulventil med metallsäte framför en kulventil med mjukt sittande?

Svar: En kulventil med metallsäte erbjuder flera fördelar jämfört med en kulventil med mjukt säte, särskilt i högtemperaturapplikationer. Metallstolar tål temperaturer upp till 600°C och mer, medan mjuka säten är begränsade till 200-260°C. Metallsäten ger också bättre motståndskraft mot nötning, erosion och kemiska angrepp, vilket gör dem lämpliga för krävande applikationer som flytning eller ångservice. Men metallsittande kulventil kan ha en högre kostnad och kanske inte uppnå samma bubbeltäta avstängning som mjuksittande kulventil. Valet beror på de specifika applikationskraven.

Fråga 4: Hur påverkar brandsäker design en kulventils tätningsprestanda?

Svar: Brandsäker design säkerställer att en kulventil bibehåller tätningsintegriteten även i händelse av brand. Designen inkluderar vanligtvis ett primärt metall-till-metall-säte, en sekundär grafit- eller metallstamtätning och en robust kroppskonstruktion som kan motstå termiska stötar. Den brandsäkra designen äventyrar inte ventilens prestanda under normala driftsförhållanden; det ger ett extra lager av säkerhet för kritiska applikationer. Vår kulventil finns med brandsäkra design som uppfyller API 607 ​​och ISO 10497 standarder.

Fråga 5: Vilket underhåll rekommenderas för högtemperaturkulventiler?

Svar: Kulventil för hög temperatur kräver regelbundet underhåll för att säkerställa långsiktig tillförlitlighet. Detta inkluderar periodisk smörjning av spindeln och kulan, inspektion av sätet och kulan för slitage och kontroll av det vridmoment som krävs för att manövrera ventilen. I högtemperaturapplikationer kan sätesmaterialet försämras med tiden, så regelbunden inspektion är viktig. För kulventiler med metallsäte kan de överlappade ytorna skadas, så ventilen kan behöva lappas igen eller sätena bytas ut. Vår fabrik rekommenderar ett underhållsschema baserat på de specifika driftsförhållandena och tillverkarens rekommendationer. För kritiska applikationer kan ett tillståndsövervakningsprogram hjälpa till att upptäcka tidiga tecken på slitage eller skada.

8. Slutsats

Att upprätthålla tät tätning under höga temperaturer är en komplex teknisk utmaning som kräver en sofistikerad förståelse för materialbeteende, mekanisk design och termisk dynamik. En kulventil som tål höga temperaturer måste konstrueras med noggrann uppmärksamhet på val av sätesmaterial, sätesdesign, fjäderbelastning, skafttätning och brandsäkra funktioner. Valet av sätesmaterial avgör ventilens maximala temperaturförmåga, medan säteskonstruktionen säkerställer att tätningstrycket bibehålls trots differentiell expansion. Fjäderbelastning och förspänning är väsentliga för att bibehålla tätningskraften under ventilens livslängd, och spindeltätningar förhindrar läckage vid spindelpenetration. Brandsäker design ger ett extra lager av skydd i händelse av brand.
