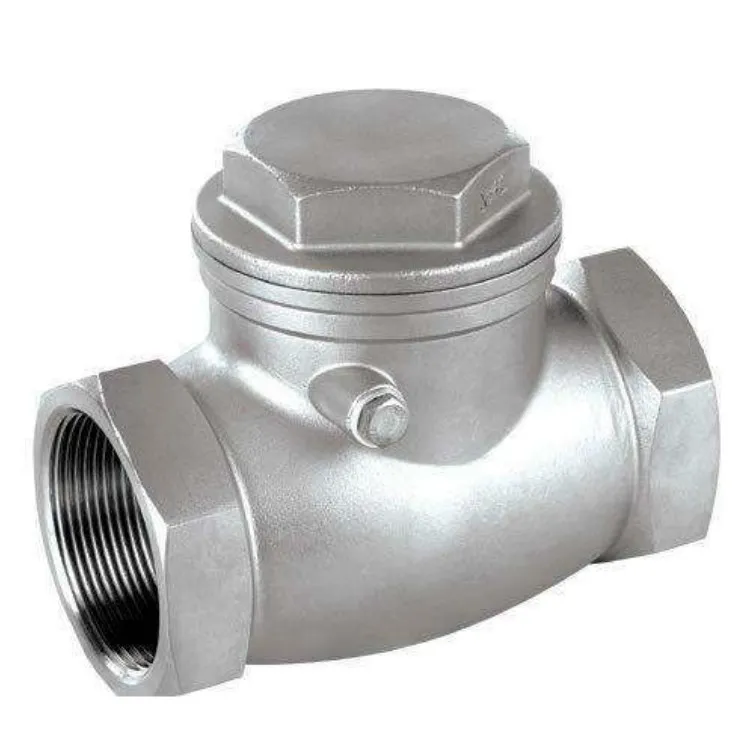

Rostfritt stål Smidd stål invändig gänga Sockel Svets Svängbackventiler

Svängbackventiler för svetsning av invändig gänga i smidesstål av rostfritt stål är automatiska backventiler speciellt konstruerade för små och medelstora, högtrycks- och korrosiva arbetsförhållanden. De är tillverkade av smidet rostfritt stål och har både invändiga gängor och hylsor, som kan väljas flexibelt efter installationsförhållandena på plats.

Ventilen öppnar och stänger automatiskt beroende på mediets tryck: skivan roterar runt gångjärnet för att öppnas under framåtströmning, vilket möjliggör smidig passage av mediet; i händelse av återflöde stänger skivan snabbt under sin egen vikt och omvänd tryck för att stänga av backflödet och skydda pumpar, kompressorer och nedströms rörledningsutrustning.

Tack vare smidet stålmaterial och tätning av hårda legeringar har ventilen hög hållfasthet, erosionsbeständighet, hög temperaturbeständighet och korrosionsbeständighet, vilket möjliggör långtidsstabil drift i tuffa miljöer som kemi-, kraft-, läkemedels- och precisionsindustri.

Svängbackventiler för svetsning av invändig gänga av rostfritt stål, smidd stål, är särskilt lämpliga för rörsystem med medelhögt till medelhögt tryck med begränsat installationsutrymme och höga krav på tätningssäkerhet och strukturell styrka.

Kärntekniska parametrar

Struktur och komponentmaterial

Alla nyckelkomponenter i rostfritt stål smidda stål invändiga gängade svetsventiler är gjorda av smidd rostfritt stål med förstärkta tätningsytor, och den totala prestandan överstiger vida den för vanliga gjutna ventiler.

● Kropp/huv: Smidd 304/316/316L rostfritt stål, hög densitet och styrka

● Skiva: Smidet stål av samma material + Stellite hårdlegering överlägg

● Säte: Smidd stålbas + hårdlegering, slitage- och erosionsbeständig

● Gångjärnsmekanism: Smidet rostfritt stål; skaft av 17-4PH nederbördshärdande rostfritt stål

● Gängtätning: PTFE-packning

● Sockelsvetstätning: Rostfritt stålsvetsmaterial som matchar kroppen

● Motorhuvstätning: 316L spirallindad packning

● Bultar/muttrar: 304/316 rostfritt stål, konsekvent övergripande korrosionsskydd

Design & Tillverkningsstandarder

Designen, materialen, bearbetningen och inspektionen av denna ventilserie följer nationella standarder för att säkerställa utbytbarhet och säkerhet.

● Svängbackventil: GB/T 12236

● Tryck-temperaturklass: GB/T 12224

● Mått ansikte mot ansikte: GB/T 12221

● Gängstandard: GB/T 7306

● Hylssvetsstandard: GB/T 12224

● Smidesstandard: GB/T 13401

● Materialstandard: GB/T 1220

● Overlay-svetsprocess: GB/T 17491

● Tryck- och tätningstest: GB/T 13927

● Installationsspecifikation: GB 50235

Kärnproduktens fördelar

Smidet stålmaterial, dubbel garanti för styrka och korrosionsbeständighet

Genom att använda smidet rostfritt stål är det mer motståndskraftigt mot högt tryck, slag och korrosion än vanliga gjutstålventiler, lämpliga för långvarig drift under svåra arbetsförhållanden.

Dubbel anslutningsstruktur för flexibel installation

Invändig gänga möjliggör snabb montering och demontering; socket weld är lämplig för scenarier med högt tryck, vibrationer och hög tätning. Stainless Steel Forged Steel Internal Thread Socket Welding Swing Back Valves kan möta olika användares installationsvanor.

Svängstruktur, lågt flödesmotstånd och känslig verkan

Skivan roterar runt axeln för att öppnas, vilket ger mjuk flödespassage, låg tryckförlust och snabb öppnings-/stängningsrespons, vilket effektivt dämpar vattenslag och återflödespåverkan.

Metallhård tätning, hög temperatur och slitstyrka

Tätningsyta belagd med hård legering, applicerbar på ånga, högtemperaturolja och korrosiva media, med lång livslängd och låg läckagerisk.

Kompakt storlek, perfekt för begränsade utrymmen

Den kompakta strukturen är särskilt lämplig för instrument, processrörledningar med små borrhål, enhetsmatchning, medarmonterad utrustning och andra platser med begränsad utrymme.

Riktlinjer för urval

Urval efter tryck & modell

● PN16: Lågtrycksvattenförsörjning, dränering och cirkulerande vattensystem

● PN25: Allmänna olje- och kemiska processrörledningar

● PN40/PN63: Medelhögt tryck, hög temperatur och stötförhållanden

Modelltolkning:1 = Invändig gänga, 6 = Hylssvets, 4 = Svängtyp, P = Rostfritt stål.

Urval efter Medium Corrosion

● Konventionellt vatten, luft, svag korrosion → 304

● Klorhaltig, svag syra/alkali, mild kemikalie → 316

● Stark korrosion, hög temperatur, hög salthalt → 316L

Urval efter villkor på plats

● Frekvent underhåll & demontering → Invändig gänga

● Högtryck, vibration, fast installation → Hylssvets

Installationsriktning

● Horisontell rörledning: Universell struktur tillämplig

● Vertikal rörledning: Medium måste rinna uppåt

Installation & Underhåll

Installationsanmärkningar

● Kontrollera att modell, tryck, diameter, material och anslutning stämmer överens med rörledningen före installation

● Rengör föroreningar i rörledningen för att undvika att skivan fastnar

● Använd PTFE-tejp eller packningar för gängad installation, dra åt jämnt

● Utför standardfasning, svetsning och inspektion för hylsvets för att säkerställa inget läckage

● Installera i flödesriktningen markerad med pilen på ventilhuset

Rutinunderhåll

● Inspektera regelbundet gängor, svetsar och motorhuv för läckage

● Rengör föroreningar i ventilkaviteten regelbundet för att förhindra att gångjärnen fastnar

● Applicera högtemperaturfett på gångjärnsaxeln för att minska slitaget

● Slitna tätningsytor kan repareras genom att läggas om för att förlänga livslängden

Felsökning

● Felaktig stängning: Kontrollera om det finns föroreningar eller skador på skiva, gångjärn och tätningsytor

● Externt läckage: Dra åt gängorna igen eller byt ut packningar; reparationssvetsar

● Fastnat: Plocka isär och rengör främmande föremål, korrigera gångjärnsmekanismen

Typiska applikationer

Med hög hållfasthet, hög korrosionsbeständighet och hög tätningsprestanda, används ventiler för svetsning av svängbackventiler i rostfritt stål, smidd stål med invändig gänga i:

● Petrokemiska och finkemiska processrörledningar

● Kraft- och kraftverkshjälpsystem

● Läkemedels-, mat- och dryckssystem för rena medium

● Instrument och högtrycksvätskekontroll med liten borrning

● Frätande mediumrörledningar som havsvatten och klorhaltigt avloppsvatten
