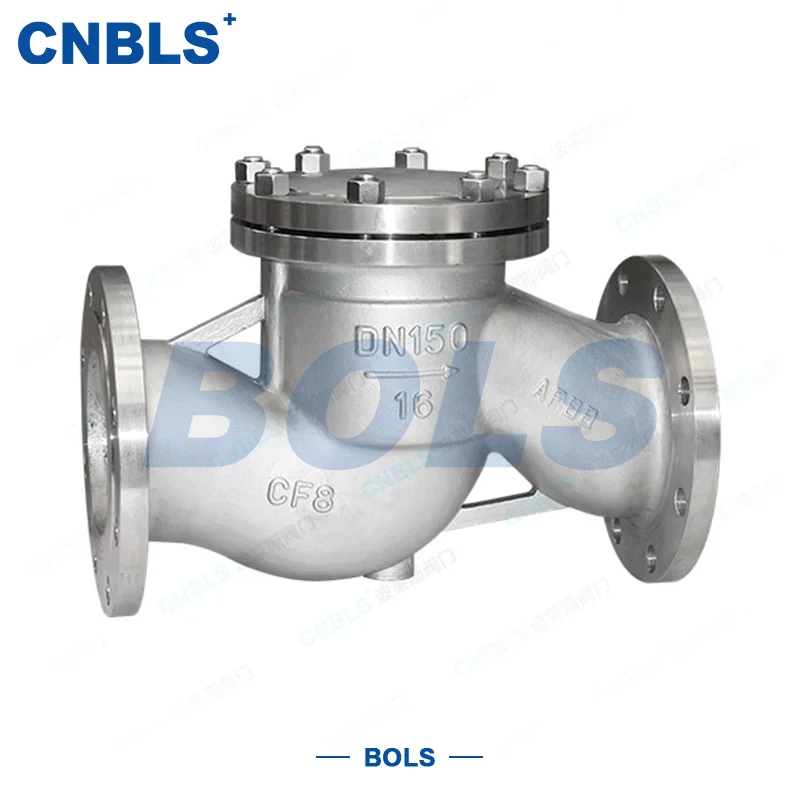

Lyftbackventiler i rostfritt stål

Rostfria lyftbackventiler (H41H-serien) är automatiska backventiler av lyfttyp professionellt designade i enlighet med GB/T 12235. Huvudkroppen är gjord av 304/316/316L rostfritt stål, med en hårdförseglad metallstruktur där både skivan och sätet är belagda med volframkarbid. De är speciellt utformade för att förhindra återflöde och skydda rörledningar och utrustning.

Ventilen öppnar och stänger automatiskt med medeltryck:

● Framåt flöde lyfter skivan, vilket möjliggör smidig passage.

● Återflöde pressar skivan snabbt stängd av gravitation och omvänd tryck, vilket bildar en tät tätning utan läckage.

Med en rak flödespassage och vertikal styrmekanism har ventilen stabil verkan, snabb respons och lågt flödesmotstånd. Den är lämplig för långvarig drift under tuffa förhållanden som korrosion, hög temperatur och partikelinnehållande media.

Dessa ventiler används i stor utsträckning inom petrokemisk industri, kommunal vattenförsörjning och dränering, kraft, livsmedel och läkemedel, metallurgi och andra industrier, särskilt för låg- till högtrycksrörledningar med korrosiva medier.

Kärntekniska parametrar

Struktur och materialsammansättning

Hela serien med lyftbackventiler i rostfritt stål har en korrosionsbeständig kropp av rostfritt stål och förstärkta tätningsytor, vilket avsevärt förbättrar den totala livslängden och tillförlitligheten.

1. Huvudkomponenter och material

● Kropp/huv: 304, 316, 316L rostfritt stål (GB/T 1220)

● Skiva: Rostfri kropp + Stellite hård yta

● Sits: Sockel i rostfritt stål + Stellite hård yta

● Guide: Smidet rostfritt stål, smidigt lyft utan att klämma

● Packning: 316L spirallindad packning (GB/T 4622.1)

● Bultar / muttrar: 304/316 rostfritt stål för korrosionsmatchning

2. Strukturella egenskaper

● Vertikal lyftstyrning, stabil skivrörelse utan avböjning

● Rak flödesväg, låg tryckförlust

● Metallhård tätning: hög temperatur, erosions- och slitagebeständig

● Flänsanslutning för enkel installation och underhåll

● Helautomatisk drift, ingen elektrisk/pneumatisk aktivering behövs

Design & Tillverkningsstandarder

Rostfria lyftbackventiler följer nationella standarder genom hela processen från design och tillverkning till inspektion, vilket säkerställer utbytbarhet och säkerhet.

● Ventilstruktur: GB/T 12235 (lyftbackventil)

● Tryck & temperaturklassificering: GB/T 12224

● Ansikte mot ansikte: GB/T 12221

● Fläns: GB/T 9113 (RF)

● Material: GB/T 1220, GB/T 13401

● Hårdbeläggning: GB/T 17491

● Tryck- och tätningstest: GB/T 13927

● NDT: JB/T 6439

● Installation: GB 50235

Kärnfördelar

Stark korrosionsbeständighet

Helkropp av rostfritt stål för lång livslängd i klorerat vatten, svag syra/alkali, havsvatten och kemiska medier.

Pålitlig tätning och lång livslängd

Skiva och säte täckt med Stellite-legering, slitage- och högtemperaturbeständig, vilket avsevärt minskar läckage och utbytesfrekvens.

Känslig verkan och utmärkt anti-backflow

Vertikal lyftkonstruktion stänger snabbt, vilket effektivt skyddar pumpar, kompressorer, värmeväxlare från vattenslag och skador på återflöde.

Lågt flödesmotstånd och energibesparing

Rak design säkerställer jämnt flöde, idealiskt för kontinuerliga industriella rörledningar.

GB standard & utbytbar

Dimensioner, flänsar och tryckklasser överensstämmer med nationella standarder, direkt ersättning för ventiler med samma specifikation.

Urvalsguide

1. Välj efter tryck och modell

● PN16: Normalt tryckvattenförsörjning, cirkulerande vatten

● PN25: Allmän industriolja, kemiska medier

● PN40/63: Medelhögt tryck, hög temperatur, kraftig stöt

Suffix betyder:

● P: 304 rostfritt stål

● R: 316 rostfritt stål

2. Välj genom korrosion

● Rent vatten, luft, svag korrosion → 304 (P)

● Klorid, svag syra/alkali → 316 (R)

● Stark korrosion, hög salthalt, hög temp → 316L

3. Välj efter temperatur

● Normal temperatur: Alla rostfria stål

● Hög temp ≤550°C: Stellite hård tätning

● Låg temperatur ≥-40°C: Lågtemperatur rostfritt stål

4. Viktig installationsanmärkning

● ENDAST horisontell installation

● Flödespilen måste matcha medelriktningen

● Installera INTE vertikalt

Installation, drift & underhåll

1. Installation

● Kontrollera modell, tryck, storlek, material före installation

● Rengör rörledningen för att undvika att skräp fastnar i skivan

● Dra åt flänsbultarna korsvis; använd spirallindade packningar

● Utför hydrostatiskt test efter installationen

2. Rutininspektion

● Kontrollera att flänsar och motorhuv inte läcker

● Observera onormalt ljud eller vibrationer

● Öka inspektionsfrekvensen för högtemperatur/korrosiv service

3. Underhåll

● Rengör hålrummet och styrningen under avstängning

● Inspektera skivan och sätet för slitage; överlägg om det behövs

● Kontrollera skivans lyftflexibilitet före omstart efter långa stillestånd

4. Felsökning

● Läckage: Kontrollera tätningsytor, packningar, skruvmoment

● Fastsatt skiva: Ta isär, rengör, rikta in styrningen

● Dålig tätning: Reparera tätningsytor, kontrollera skivretur

Applikationer & industrier

Rostfria lyftbackventiler, med sin stabila struktur och starka korrosionsbeständighet, är lämpliga för:

● Petrokemi: Processrörledningar, lösningsmedel, oljetransport

● Kommunalt: Vattenförsörjning, avlopp, klorvattenrening

● Kraft: Hjälpsystem, ånga, kondensatledningar

● Food & Pharmaceutical: Rena media, hygieniska rörledningar

● Metallurgi och skeppsbyggnad: Rörledningar med hög temperatur, korrosiva och högt tryck
