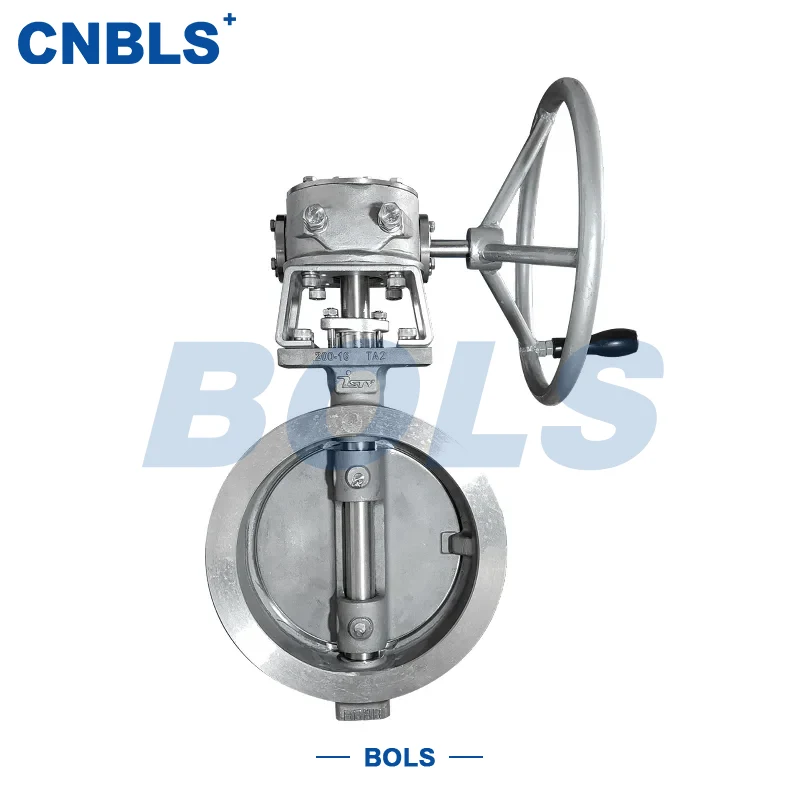

Manuella fläns-typ metall hårtätning vridspjällsventiler av rostfritt stål

De manuella fjärilsventilerna av metall med flänstyp i rostfritt stål är av och på och är lämpliga för tuffa industriella förhållanden. Konstruerad huvudsakligen av rostfritt stål för tryckbärande och mediakontaktkomponenter, har den en design med trippelförskjutning och en hård metallstruktur. Ventilen manövreras manuellt för att rotera skivan, vilket ger tillförlitlig avstängning och strypning av rörledningsmedia. Dess väl beprövade struktur och optimerade kraftfördelning säkerställer stabil prestanda under hög temperatur, högt tryck och korrosiva miljöer. På internationella marknader kallas denna produkt vanligen för manuella fjärilsventiler av metall av flänstyp i rostfritt stål med hård tätning och används ofta i petrokemiska, kraft- och metallurgiska system.

Structural Features and Working Principle

De manuella flänsventilerna av metall med hårda tätningar av rostfritt stål har en klassisk design med trippelförskjutning, vilket gör att skivan gradvis kan frigöras från sätet under öppning och stängning, vilket avsevärt minskar friktion och slitage. Den hårda metalltätningen är gjord av rostfritt stål eller legeringsmaterial, och tätningsytan kan förstärkas med Stellite eller nickelbaserad legeringssvetsning för att bibehålla utmärkt tätningsprestanda även under höga temperaturer och högtrycksförhållanden. Flänsens ändyta är bearbetad enligt GB- eller ANSI-standarder, vilket säkerställer god inriktning under installationen och underlättar underhåll på plats. Denna typ av manuella fjärilsventiler av metall med flänstyp i rostfritt stål med hård tätning manövreras via ett handratt eller spak, vilket erbjuder en enkel struktur och hög tillförlitlighet.

Viktiga produktegenskaper

• Konstruktion i helt rostfritt stål ger utmärkt korrosions- och oxidationsbeständighet

• Hård försegling av metall, lämplig för hög temperatur, högt tryck och slipande media

• Trippelförskjuten struktur minskar arbetsmomentet och förlänger livslängden

• Flänsanslutning säkerställer stabil installation och kompatibilitet med olika rörsystem

• Manuell drift möjliggör enkelt underhåll och kontrollerad drift

Typiska applikationer

De manuella flänsventilerna av metall med hårda tätningar av rostfritt stål används ofta i högtemperaturmediumrörledningar i petrokemiska anläggningar, ångsystem inom kraftindustrin, rökgas- och dammrörledningar inom metallurgi och korrosiva mediumsystem inom vattenbehandlings- och papperstillverkningsindustrin. I dessa krävande miljöer bibehåller de manuella fjärilsventilerna i metall med flänstyp av metall med hård tätning stabil drift trots frekventa temperaturförändringar och komplexa mediaförhållanden.

Huvudsakliga tekniska parametrar

• Nominell diameter: DN50–DN600 (NPS 2"–24")

• Tryckklass: PN10/16/25/40, klass 150/300/600

• Anslutning: Fläns (GB/T 9113 / ANSI B16.5 RF)

• Manövrering: Manuell (handratt/spak)

• Temperaturområde: -46℃ ～ 550℃

• Läckageklass: Klass V (API 609)

• Struktur: Trippelförskjuten hårdtätning av metall

Materialkonfiguration

Ventilhuset och skivan kan vara gjorda av 304, 316, 304L, 316L eller 2205 duplex rostfritt stål för att möta olika krav på korrosionsbeständighet. Ventilskaftet är vanligtvis tillverkat av smidd rostfritt stål eller duplexstål för en balans mellan styrka och seghet. Sätet och tätningsytan väljs utifrån driftsförhållanden och kan vara av rostfritt stål, Stellite eller nickelbaserad legering för att säkerställa tillförlitlig metalltätning.

Urval och användningsrekommendationer

Vid val av ventil bör faktorer som mediumegenskaper, designtryck och temperatur noggrant övervägas, och flänsstandarden måste matcha det befintliga rörsystemet. För tillämpningar med stor diameter eller högt tryck bör det manuella manövreringsmomentet utvärderas, och en vridmomentsreducerande mekanism kan vara nödvändig. Korrekt installation och regelbundet underhåll förlänger på ett effektivt sätt livslängden för de manuella fjärilsventilerna av metall med hårdtätning av fläns av rostfritt stål.

Underhåll och driftledning

Det rekommenderas att upprätta omfattande drift- och underhållsprotokoll och att regelbundet inspektera flänsanslutningar, packboxar och tätningsytor. I hög temperatur eller korrosiva miljöer bör förbättrade smörj- och korrosionsskyddsåtgärder implementeras för att säkerställa långsiktig stabil drift och ge ett tillförlitligt skydd för systemsäkerheten.
