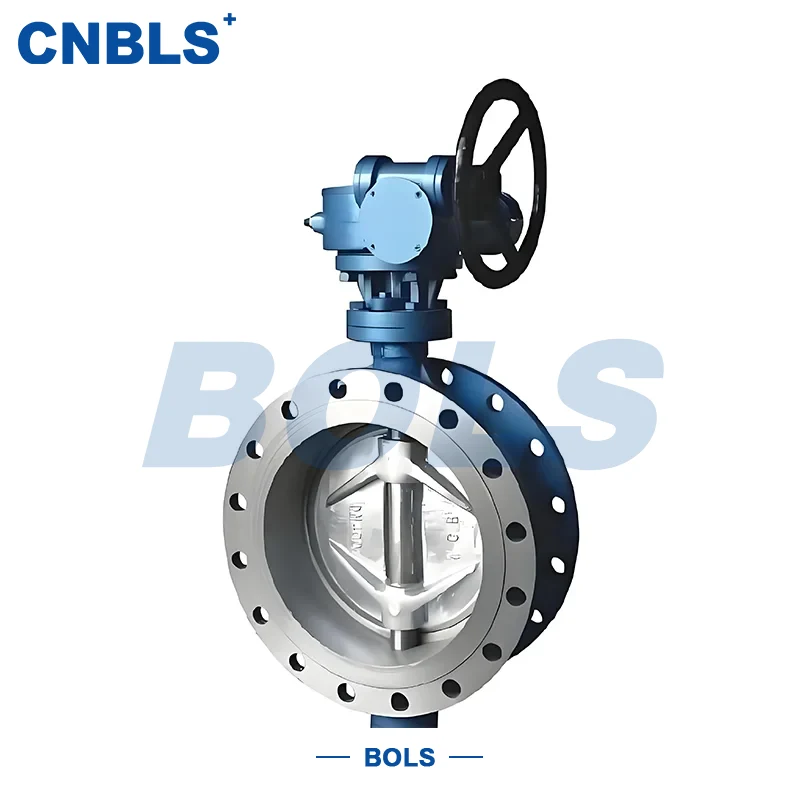

Rostfritt stål Elektriska flänsade metall hårdtätade vridspjällsventiler

De rostfria elektriska flänsade metallhårdtätade vridspjällsventilerna är en industriell vridspjällsventil med en trippelförskjuten struktur, elektrisk ställdondrift och flänsanslutning. Dess ventilhus och viktiga tryckbärande komponenter är tillverkade av 304, 316, 304L, 316L rostfritt stål, eller duplext rostfritt stål, med en metall-till-metall hårdförsegling.

Ventilen aktiveras av elektriska ställdon som tar emot styrsignaler och driver spindeln för att rotera skivan, vilket möjliggör fjärrstyrd av-på-drift eller kontinuerlig reglering av media i rörledningar. Den trippelförskjutna strukturen minskar effektivt friktionen på tätningsytan, vilket bibehåller stabil tätningsprestanda även under hög temperatur, högt tryck och partikelinnehållande media.

Denna elektriska, hårdförseglade metallflänsventil av rostfritt stål balanserar korrosionsbeständighet, slitstyrka och strukturell hållbarhet, vilket gör den idealisk för industriella system som kräver hög automatisering och fungerar under svåra förhållanden.

Struktur & arbetsprincip

1.Trippel-offset strukturdesign

D943H-serien antar en klassisk trippel-offset fjärilsventilstruktur:

Första offset: Spindelaxeln är förskjuten från ventilhusets mitt.

Andra förskjutning: Spindelaxeln är förskjuten från tätningsytans centrum.

Tredje offset: Tätningsparet bildar en lutande konstruktur.

Denna design gör att skivan kan frigöras från ventilsätet i det inledande skedet av öppning och stängning, vilket undviker repor på tätningsytan, minskar effektivt slitage och förlänger livslängden.

2.Elektriskt körläge

Ventilen är utrustad med ett elektriskt ställdon, tillgängligt i två typer:

● På-av-typ (tvålägeskontroll)

● Reglertyp (proportionell kontroll med 4–20mA signal)

Ställdonet omvandlar elektriska signaler till mekaniskt vridmoment, vilket driver den samordnade rörelsen av spindeln och skivan för att uppnå stabila, repeterbara av- och på- eller reglerande åtgärder.

3. Nyckelfunktioner

Tryckbärande struktur i helt rostfritt stål

Ventilhuset, flänsarna och de huvudsakliga tryckbärande komponenterna är integrerade gjutna eller smidda av rostfritt stål och erbjuder:

● Utmärkt korrosionsbeständighet

● Stabil högtemperaturhållfasthet

● Kompatibilitet med sura, alkaliska, kloridhaltiga eller svavelhaltiga medier

Metal Hard-Seal Design

Metall-till-metall-tätningsparet kan valfritt beläggas med stellit eller nickelbaserad legering, med:

● Ingen uppmjukning eller åldrande under höga temperaturer

● Anpassningsförmåga till frekvent öppning/stängning och partikelinnehållande media

● Överensstämmelse med API 609 klass V läckageklassificeringskrav

Flänsanslutning

Den antar standardflänsanslutning, uppfyller nationella eller amerikanska standarder, underlättar installation och underhåll och är lämplig för rörledningssystem med medelstor till stor diameter.

Kompatibilitet med automationssystem

Dessa rostfria elektriska flänsade metall hårdtätade vridspjällsventiler kan integreras direkt i DCS, PLC och andra styrsystem, stöder fjärrkontroll och statusåterkoppling, och är lämplig för kontinuerlig drift och centraliserade styrscenarier.

Tekniska parametrar

Materialspecifikation

Ventilkropp

Ventilskiva

Spindel & ventilsäte

● Stam: A182 F304 / F316 / F51

● Ventilsäte: Rostfritt stål, stellit eller nickelbaserad legering

Ansökningar

Dessa rostfria elektriska flänsade metallfjärilsventiler med hård tätning används ofta inom följande områden:

● Petrokemiska anläggningar

● Kraft- och värmesystem

● Metallurgiska och högtemperatur rökgasledningar

● Kolkemikalie- och syngassystem

● Kommunala värme- och industriella ångledningsnät

Typiska medier inkluderar högtemperaturånga, överhettad ånga, dammladdad rökgas, oljeprodukter, korrosiva kemiska medier och högtemperaturvatten.

Riktlinjer för urval

Materialval

Välj 304, 316 eller duplex rostfritt stål baserat på medelhög korrosivitet och temperatur. För partikelhaltiga förhållanden, välj skivor med hårdlegeringssvetsning.

Tryck & vridmomentmatchning

För applikationer med stor diameter eller högt tryck, utrusta ventilen med ett elektriskt ställdon med högt vridmoment för att säkerställa tillförlitlig öppning och stängning.

Kontrollläge Bekräftelse

Välj på-av-typ för enkla öppnings-/stängningsuppgifter; välj regleringstyp för flödes- eller tryckregleringsbehov.

Fläns Standard likformighet

Se till att ventilflänsen helt matchar rörledningsflänsen vad gäller tryckklass och tätningsyta.

Kort drift & underhåll

● Inspektera ventilhuset, flänsarna, ställdonet och signalledningarna före idrifttagning.

● För högtemperaturapplikationer, värm upp långsamt för att undvika termisk chock.

● Kontrollera regelbundet tätningsprestanda och ställdonets driftstatus.

● Vid läckage eller stopp, utför endast underhåll efter att systemet är trycklöst.

Teknisk sammanfattning

Genom att kombinera en trippelförskjuten struktur, tryckbärande design i helt rostfritt stål och hårdförslutningsteknik av metall ger denna produkt stabil drift under hög temperatur, högt tryck och komplexa mediaförhållanden. De elektriska flänsade metallspjällventilerna i rostfritt stål är lämpliga för industriella rörledningssystem med stränga krav på tillförlitlighet, automation och livslängd.
