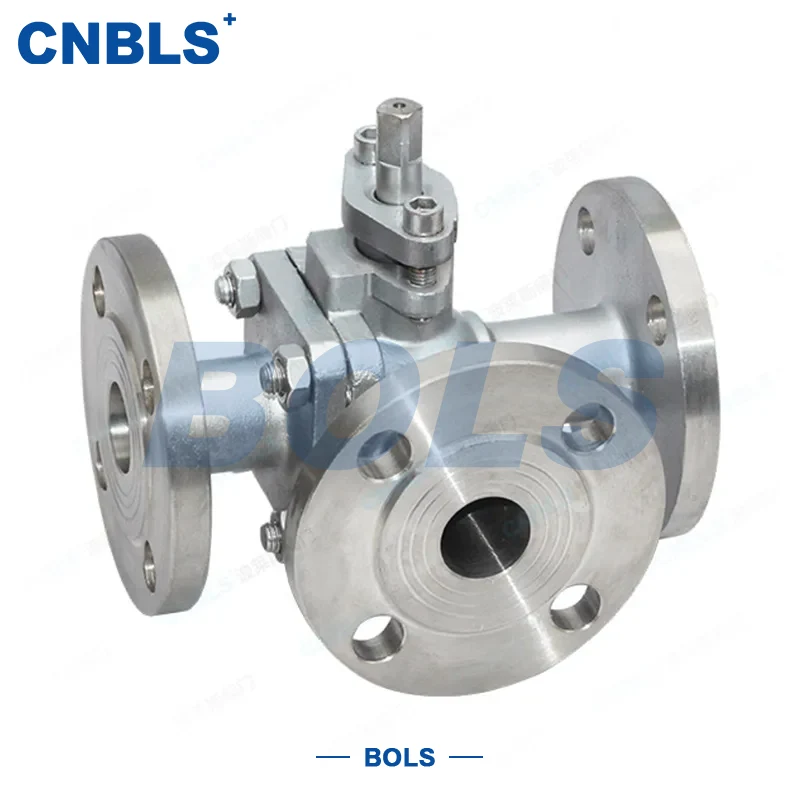

Trevägs kulventiler med fläns i rostfritt stål

De rostfria trevägsflänskulventilerna avser en flerportskontrollventil tillverkad av material av rostfritt stål som 304, 316, 304L och 316L, med flänsförsedda ändanslutningar. Ventilen har en integrerad kul-och-skaftkonstruktion och är tillgänglig med T-port eller L-port flödesmönster, vilket möjliggör mediablandning, avledning eller riktningsväxling.

Med sin kombination av korrosionsbeständigt rostfritt stål och pålitlig flänstätning ger ventilen stabil prestanda i krävande industriella miljöer. Den är lämplig för system som kräver pålitlig anslutningsintegritet och långvarig hållbarhet.

Struktur & arbetsprincip

Ventilen fungerar genom att vrida kulan genom skaftet för att byta flödesvägar mellan olika portar.

T-port: Används för att blanda eller avleda flöde

L-port: Används för riktningsväxling mellan två linjer

Flänsade ändar: Säkerställ exakt inriktning och säker tätning

Den strömlinjeformade interna flödesvägen hjälper till att minska tryckförlusten samtidigt som den behåller kompakta övergripande dimensioner.

Nyckelfunktioner

Inbyggd höghållfast design

Kulan och spindeln är integrerade tillverkade, vilket minskar monteringstoleransen och förbättrar driftsstabiliteten och livslängden.

Utmärkt korrosionsbeständighet

Flera rostfria stålkvaliteter finns tillgängliga för att hantera syror, alkalier, kloridhaltiga medier och allmänna frätande vätskor.

Pålitlig flänstätning

Flänsar uppfyller standarderna GB/T 9113 och ANSI B16.5, vilket ger bekväm installation och beprövad tätningsprestanda.

Flexibla sitsalternativ

Mjuka säten och metallsäten finns tillgängliga för att möta olika temperatur- och tryckkrav.

Automationskompatibilitet

Ventilen kan utrustas med manuella, snäckväxel, pneumatiska eller elektriska ställdon för enkel integration i automatiserade system.

Tekniska specifikationer

Huvudsakliga materialalternativ

Kropp & fläns

Plats

Typiska applikationer

De rostfria trevägsflänskulventilerna är lämpliga för industriella system som kräver flödesavledning eller omkoppling, inklusive:

Olje- och petrokemiska anläggningar

Finkemisk bearbetning

Vattenreningssystem

Rörledningar för livsmedel och läkemedel

Kraft- och ångsystem

Naturgasöverföring

Den fungerar bra i flerportskontrolltillämpningar där tätningstillförlitlighet är avgörande.

Riktlinjer för urval

Materialmatchning

304/304L för allmän korrosion

316/316L för klorid eller starkare frätande media

Duplex 2205 för högtrycksservice

Portval

T-port för blandning eller avledning

L-port för riktningsväxling

Temperaturmatchning

Mjuk sits för normal temperatur

Metallsäte för högtemperaturservice

Fläns Standard

Välj GB- eller ANSI-flänssystem enligt rörledningsspecifikationen och bekräfta RF- eller RTJ-vändning.

Val av aktivering

Pneumatiska eller elektriska ställdon rekommenderas för frekvent eller fjärrmanövrering.

Installation & Underhåll

Användningsanmärkningar

Verifiera ventilmodell, tryckklassning och flänsstandard före installation

Manövrera ventilen långsamt för att undvika vattenslag

Säkerställ stabil luft- eller strömförsörjning för automatiserade ventiler

Efter långa avstängningar, spola rörledningen innan den öppnas igen

Underhållsanmärkningar

Inspektera flänsen och packningens tätning varje vecka

Smörj spindel och transmissionsdelar kvartalsvis

Byt ut tätningskomponenter omedelbart om läckage uppstår

Dra åt flänsbultarna jämnt i ett korsmönster

Korrekt underhåll hjälper till att förlänga livslängden för de trevägsflänsade kulventilerna i rostfritt stål och bibehålla konsekvent tätningsprestanda.
