Tunna flänskulventiler i rostfritt stål

Som en pålitlig tillverkare med avancerad produktionsteknik är Bolaisi specialiserat på utrymmesbesparande vätskekontrollventiler med strikt kvalitetskontroll. Vi levererar tunna flänskulventiler i rostfritt stål, med smala smidda kroppar, hög flödeseffektivitet och pålitlig tätning. Vi erbjuder anpassade storlekar och grossisttjänster för att möta behoven hos industriella pipelinesystem med begränsat utrymme.

Skicka förfrågan

Produktbeskrivning

Tunna flänskulventiler i rostfritt stålär roterande vätskekontrollventiler med en smal smidd kropp och flänsanslutning, som används för snabb på-av och grundläggande flödesreglering. Byggda av 304 / 316 / 316L rostfritt stål med en smidd tunn kropp i ett stycke, levererar de fullt flöde, pålitlig dubbelriktad tätning och enkel 90°-drift. Som en kompaktkulventil, de är det föredragna valet där installationsutrymme, vikt och kopplingseffektivitet är avgörande.

30-50 % Tunnare kropp

20-40 % Lättare vikt

≤0,01 MPa Tryckfall

425 ℃ Max servicetemp

Kärnproduktfördelar

Utrymmesbesparande slimmad design

Smidd tunn kropp i ett stycke, 30 %–50 % tunnare och 20 %–40 % lättare än konventionella flänsade kulventiler — idealisk för trånga utrymmen, medar och lättviktsutrustning.

Hög flödeseffektivitet

Fullt hål med en jämn flödesbana; tryckfall ≤ 0,01 MPa vid nominellt flöde, betydligt högre flödeskapacitet än klotventiler.

Pålitlig dubbelriktad tätning

PTFE mjuk tätning eller hård metallförsegling för högtemperatur- och högtrycksservice; dubbelriktad tätning kompatibel med dubbelriktade flödesledningar.

Enkel drift & lågt underhåll

90° rotation för snabb på- och avstängning med lågt arbetsmoment; enkel struktur för enkelt byte av kärnkomponenter och minimal nedsmutsningsrisk.

Högkvalitativt material och överensstämmelse

304 / 316 / 316L kropp, kula och spindel i rostfritt stål med utmärkt korrosionsbeständighet och full materialspårbarhet.

Brett tryck- och temperaturområde

PN16 – PN100 (Klass 150 – 600) med ett arbetstemperaturområde från -20 ℃ upp till 425 ℃ beroende på val av tätning och säte.

Produktdefinition och arbetsprincip

Tunna flänskulventiler i rostfritt stål är roterande vätskekontrollventiler med en smal smidd kropp och flänsanslutning, som används för snabb på-av och grundläggande flödesreglering.

0° Helt öppen

Port i linje med flödesriktningen — maximal flödeskapacitet.

90° Helt stängd

Port vinkelrätt mot flödet — fullständig isolering.

0–90° Strypning

Mellanliggande vinklar ger grundläggande flödesstrypning.

Ställdonet driver spindeln och kulan att rotera 0°–90°. 304 / 316 / 316L material säkerställer bred mediakompatibilitet över industriella applikationer.

Kärntekniska parametrar

Tunna flänskulventiler i rostfritt stål är anpassningsbara till olika temperatur, tryck och mediaförhållanden. Alla parametrar har genomgått rigorösa tester för att säkerställa produktstabilitet och tillförlitlighet, som direkt matchar köparens faktiska användningsbehov.

Parameterobjekt	Parametervärde
Nominell diameter	DN15 ~ DN200 (NPS 1/2" ~ 8"); standard: DN25, DN50, DN80, DN100
Tryckklass	PN16, PN25, PN40, PN64, PN100; Klass 150, 300, 600
Tillämplig temperatur	PTFE: -20℃~120℃; FKM: -20℃~180℃; SS hård tätning: -29 ℃ ~ 200 ℃; Stellite: -40℃~425 ℃
Kärnmaterial	Kropp / kula / skaft: 304 / 316 / 316L; Tätningar: PTFE / FKM (mjuk); SS / Stellite (hård)
Tillämpligt media	Vatten, havsvatten, matvätska, petroleum, hydraulolja, kemiskt lösningsmedel, svag syra/alkali, ånga, tryckluft
Aktivering	Manuell (spak / handratt), snäckväxel, elektrisk (Modbus tillval)
Kroppsstruktur	Smal smidd kropp i ett stycke, 30–50 % tunnare; fullt hål

Huvudtyper och applikationsmatchning

Manual för mjuk tätning

PTFE / FKM · 90° snabbdrift

Kommunala vatten-, VVS-, mat- och dryckesledningar där snabb manuell på- och avstängning och noll läckage krävs.

Hard Seal Worm Gear

Metall / Stellite · Hög temperatur & tryck

Petrokemiska, kraftverksånga och termiska oljesystem där hög temperatur och nötningsbeständighet är avgörande.

Elektrisk mjuk tätning

Elektriskt ställdon · Återkoppling tillval

Automatiserad HVAC, vattennät och läkemedelsledningar som kräver fjärrkontroll och noll läckage.

För helautomatiska pipelines, se vårelektriska kulventiler i rostfritt stål. För gängade anslutningar i täta grenrör, se vårinvändiga kulventiler av rostfritt stål.

Materialvalsguide

Kropp / kula / skaft

304 Allmän service

Vatten, luft och olja; -20℃~100℃; kostnadseffektivt för kommunal och allmän industri.

316 Korrosionsbeständig

Klorid, havsvatten och svag syra; bättre gropmotstånd.

316L Hygienisk klass

Stark korrosion och hygienisk service; FDA / 3A-kompatibel för livsmedels- och läkemedelslinjer.

Sälar

PTFE -20℃ ~ 120℃

Stark korrosionsbeständighet, noll läckage.

FKM (Viton) -20℃ ~ 180℃

Utmärkt kemikaliebeständighet.

SS hård tätning -29℃ ~ 200℃

Högtrycks- och slipmedel.

Stellite hård tätning Upp till 425 ℃

Extrem slitstyrka.

Typiska tillämpningsscenarier

Tunna flänskulventiler i rostfritt stål, med sin tunna design, effektiva växling och pålitliga tätning, används i stor utsträckning i rörsystem inom olika industrier där installationsutrymme och växlingseffektivitet är avgörande.

Mat & Läkemedel

316L + PTFE mjuk tätning, slimmad design för täta produktionslinjer.

Petrokemisk

316 / 316L hårdförsegling, klass 150–600, för högtemperaturlösningsmedel och sur råolja.

Kommunal & Bygg

304 mjuk tätning för vattenförsörjning, VVS och sekundära vattenförsörjningssystem.

Industri & Marin

Smal och lätt för hydrauliska, pneumatiska och marina system; starkt vibrationsmotstånd.

Ny energi och kraft

Hård tätning för högtemperaturkylning och ångledningar i PV, vindkraft och kraftverk.

Installation & Underhåll

Installationspunkter

Dubbelriktad tätning; följ flödespilen för att underlätta underhållet; reservera tillräckligt med driftsutrymme.
Rengör flänsar; använd lämpliga packningar; dra åt bultarna korsvis i 2–3 steg.
Rengör rörledningen; kontrollera kulans rotation; testa det elektriska ställdonet före installation.
Långsam trycksättning, ventilera luft, trycktest i 30 minuter före driftsättning.

Underhållspunkter

Regelbunden inspektion: kontrollera läckage, bultåtdragning och funktion; smörj stammen varje månad.
Byt ut packningar, säten eller packning om läckage uppstår; lackera eller byt ut slitna hårda tätningsytor.
Rengör utsidan, applicera rostskyddsolja; förbättra skyddet i klorid/saltmiljöer.
Reparera inte under tryck; rensa försiktigt sylt; felsöka ställdon på ett säkert sätt.
Upprätta underhållsregister för livscykelhantering.

Varför välja Bolaisi-ventiler

Verifierat kvalitetssystem

Certifierad tillGB/T 19001-2016 / ISO 9001:2015internationellt kvalitetsledningssystem.

Egen smide och bearbetning

Full processkontroll från råmaterial till färdig ventil i vår egen Wenzhou-fabrik.

100 % trycktestad

Varje kulventil med tunn fläns är skaltestad och sätestestad före leverans.

Ingenjörsstöd

Vårt tekniska team hjälper dig att välja karossmaterial, tätningstyp, tryckklass och aktivering.

Komplett produktsortiment

Vi levererar ocksåkulventiler med fläns i rostfritt stål, mantelisolerade kulventilerochkulventiler av kolstål.

OEM & ODM tillgängliga

Anpassade storlekar, material, flänsstandarder, aktivering och namnskyltar stöds.

Produktbild

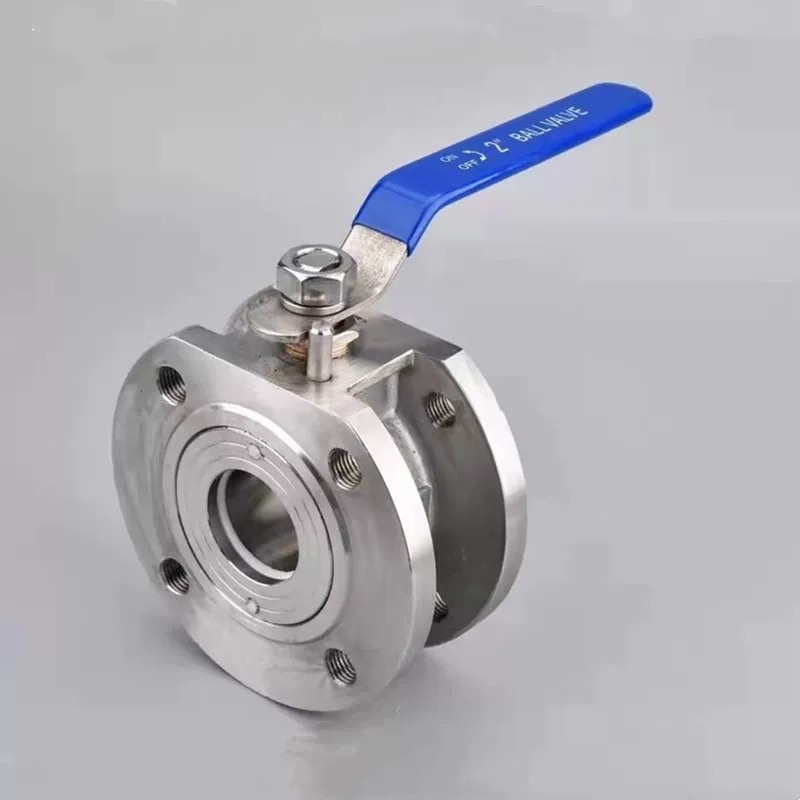

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — Tunna flänskulventiler i rostfritt stål — DN15–DN200, PN16–PN100 (klass 150–600), 304 / 316 / 316L, smal smidd kropp.

Vanliga frågor

Vad är en tunn kulventil i rostfritt stål?

Det är en flänsad kulventil med en smal smidd kropp i ett stycke som är 30 %–50 % tunnare och 20 %–40 % lättare än konventionella flänsade kulventiler. Den ger fullt flöde, dubbelriktad tätning och 90° snabb av/på-drift, vilket gör den idealisk för trånga utrymmen, täta rörlayouter och lättviktsutrustning.

Hur mycket utrymme och vikt sparar den slimmade designen?

Jämfört med vanliga flänsade kulventiler är den smala smidda kroppen 30 %–50 % tunnare och 20 %–40 % lättare. Detta minskar supportkraven, förenklar rörlayouten och sänker den totala installationskostnaden – särskilt värdefullt i medar, marina system och modulära processenheter.

Vilka tryckklasser och storlekar finns tillgängliga?

Vi tillverkar tunna flänskulventiler i rostfritt stål från DN15 till DN200 (NPS 1/2" till 8"), med standardstorlekar DN25, DN50, DN80 och DN100. Tryckklasser inkluderar PN16, PN25, PN40, PN64, PN100 och klass 150, 300, 600 för att matcha olika rörledningsklassificeringar.

Vad är skillnaden mellan mjuk tätning och hård tätning?

Mjuk försegling använder PTFE- eller FKM-säten för -20℃~180℃ service utan läckage — idealisk för vatten-, HVAC-, livsmedels- och allmänna kemikalieledningar. Hård försegling använder säten av rostfritt stål eller Stellite för -29℃~425℃ service med högtrycks- och slipmedel — idealisk för petrokemiska, ånga, termiska oljor och kraftverkstillämpningar.

Kan ventilen automatiseras med ett elektriskt ställdon?

Ja. Alla modeller accepterar elektriska (på-av eller modulerande, Modbus tillval) och pneumatiska ställdon via en standard ISO 5211 monteringsplatta. Snäckväxel och manuell spak eller handratt finns också tillgängliga. Se vårelektriska kulventiler i rostfritt stålför referens.

Erbjuder du OEM / ODM-tillverkning?

Ja. Som en direkt fabrik stöder vi anpassade karossmaterial (304 / 316 / 316L), tätningstyp (PTFE / FKM / SS / Stellite), flänsstandard (GB / ANSI / DIN / JIS), aktivering och kundmärke. Skicka din ritning eller specifikation så lämnar vi offert. Behagakontakta ossför detaljer.

Redo att beställa tunna flänskulventiler i rostfritt stål?

Skicka oss din storlek, tryckklass, flänsstandard, medium och temperatur – våra ingenjörer kommer att svara med en teknisk lösning och offert inom 24 timmar.
