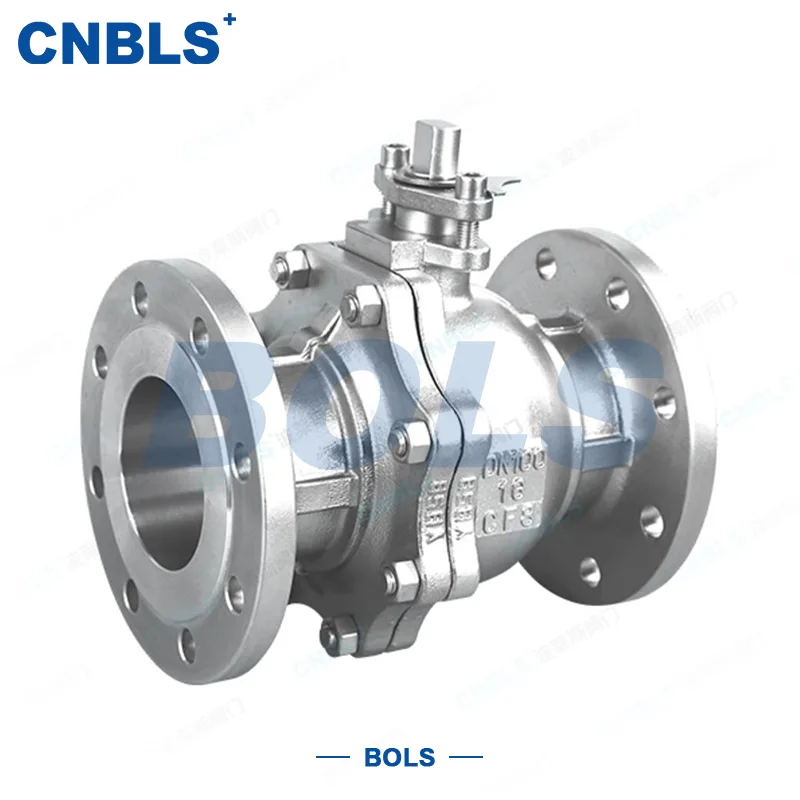

SE Kulventil med fläns

GB Flange Ball Valve är en kärna industriell vätskekontrollventil med nationell standard flänsanslutning, som realiserar rörledning på-av och flödesreglering genom 90° rotation av kulkärnan, och är en av de mest använda vanliga avstängningsventilerna i globala industriella rörledningssystem.

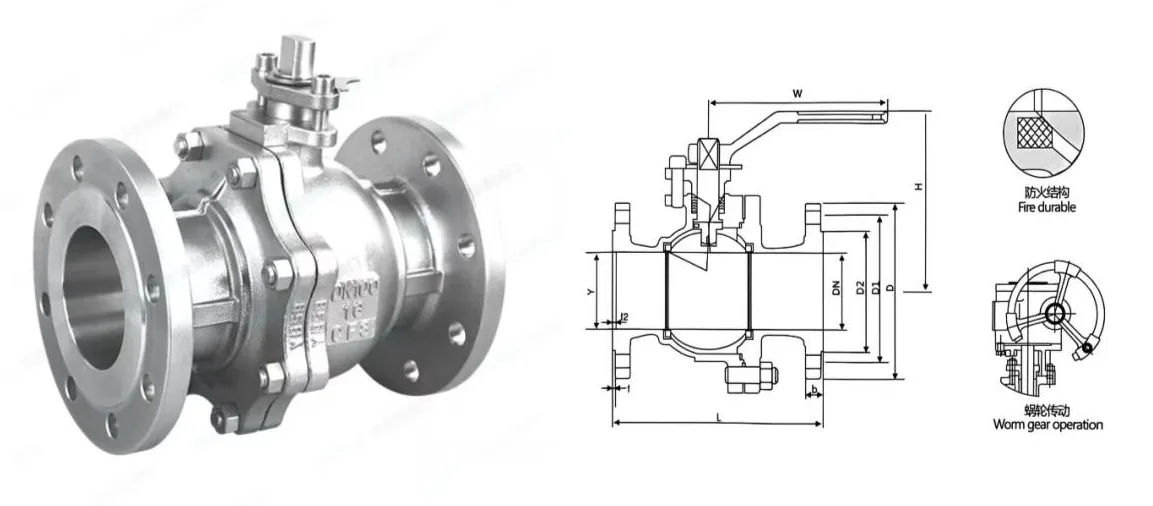

Denna ventil består huvudsakligen av kärnkomponenter inklusive ventilkropp, flytande kula, ventilskaft, ventilsäte, tätningsenhet och nationell standard flänsändar. Förutom den vanliga manuella aktiveringen kan den också utrustas med snäckväxel, pneumatiska, elektriska och hydrauliska aktiveringsanordningar för att möta de automatiska kontrollkraven för olika industriella arbetsförhållanden. Den har kärnfördelarna med snabb öppning och stängning, extremt lågt vätskemotstånd, kompakt struktur, pålitlig dubbelriktad tätning, bred mediakompatibilitet och bekväm installation och underhåll. Med stabil långsiktig driftprestanda och stark anpassningsförmåga till komplexa arbetsförhållanden har GB Flange Ball Valve blivit en oumbärlig nyckelkomponent i industriella vätsketransmissions- och kontrollsystem.

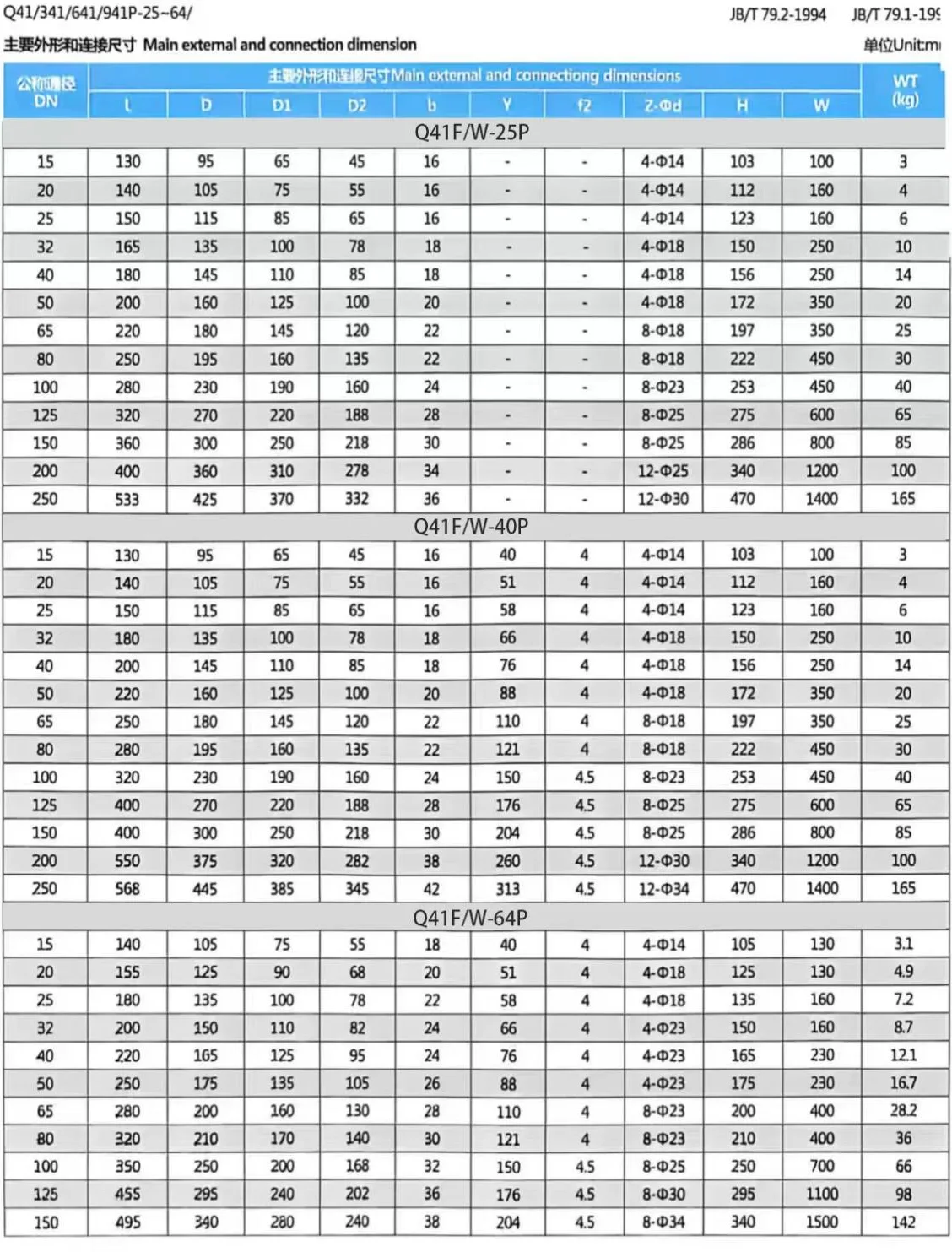

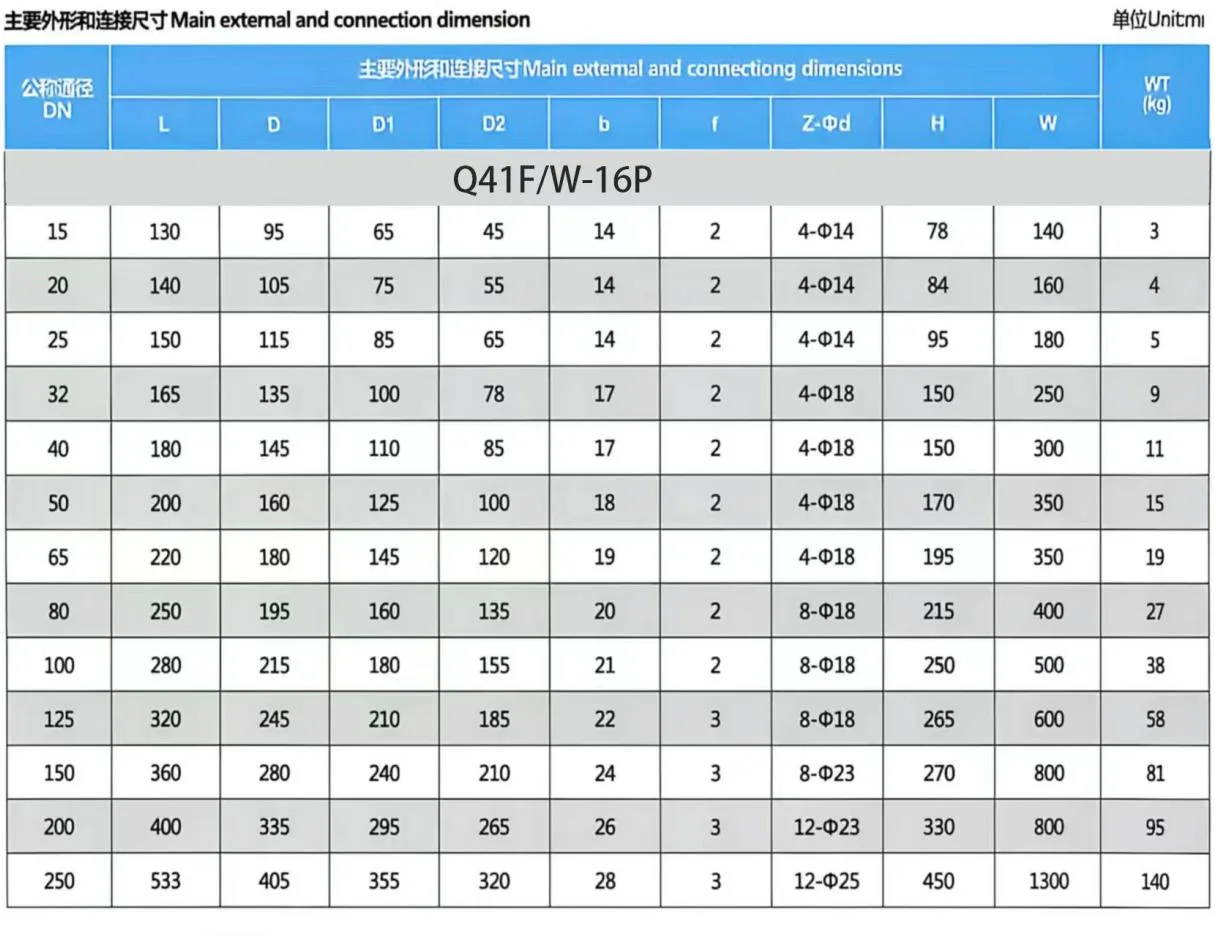

Produktspecifikationer

Tillämpningsstandarder

Huvudsakliga tillämpningsindustrier

● Olja och gas, petrokemisk raffinering och långdistansöverföring av rörledningar

● Kraftproduktion (vatten-, ånga- och oljekretsar i värme- och kärnkraftverk)

● Metallurgi, papperstillverkning och textiltillverkning

● Kommunal vattenförsörjning, fjärrvärme och avloppsrening

Arbetsprincip

Arbetsprincipen för GB-flänskulventilen bygger på 90° roterande rörelse av kulkärnan som drivs av ventilskaftet, för att uppnå full öppning, full stängning och exakt flödeskontroll av rörledningen:

Fullt öppet tillstånd

När ventilskaftet driver kulan att rotera 90° för att göra kulans genomgående hål helt i linje med rörledningens axel, är flödeskanalen helt ansluten. Vid denna tidpunkt är vätskemotståndet minimalt och mediet kan passera genom ventilkroppen nästan utan tryckförlust.

Fullständigt stängt tillstånd

När ventilskaftet driver kulan att rotera 90° i motsatt riktning, är kulans genomgående hål helt vinkelrät mot rörledningens axel. Kulkärnan pressas hårt mot ventilsätet av rörledningens mediumtryck, vilket bildar en pålitlig tätning utan läckage, och mediumflödet är helt avstängt.

Flödeskontrolltillstånd

När kulan roteras till valfri vinkel mellan 0° och 90°, kan det effektiva flödesområdet mellan kulans genomgående hål och rörledningen justeras steglöst, för att uppnå exakt kontroll av medelflödeshastigheten och rörledningstrycket, vilket uppfyller de varierande arbetsvillkoren för industriella processer.
