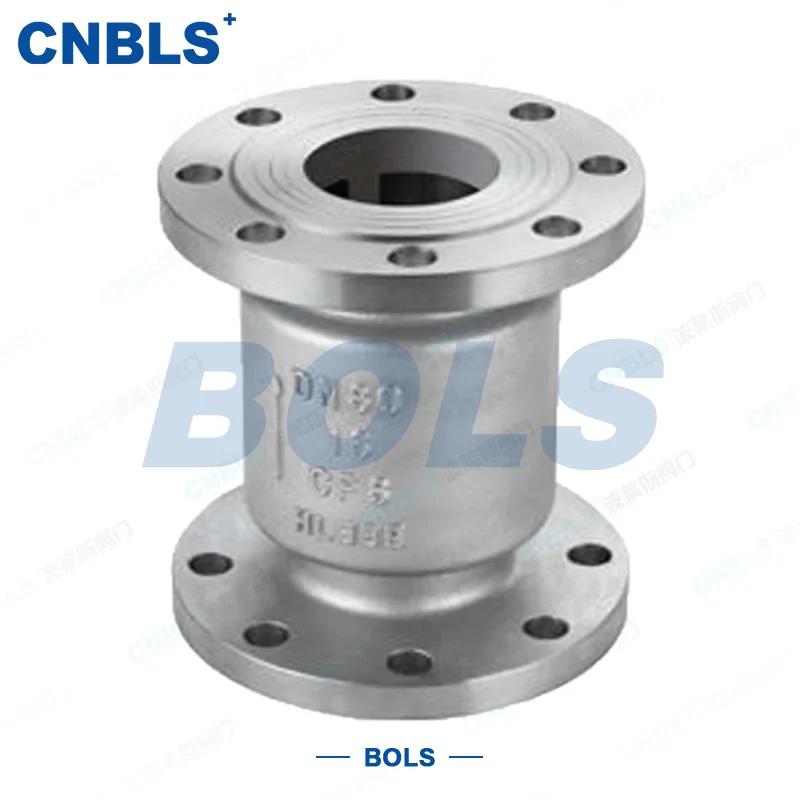

Vertikala backventiler i rostfritt stål

Vertikala backventiler i rostfritt stål är automatiska avstängningsventiler speciellt designade för vertikala rörsystem. De består huvudsakligen av rostfritt stålkropp, skiva, styrmekanism och valfri fjäder av rostfritt stål, utan extra drivanordningar. Ventilerna öppnas och stänger automatiskt beroende på medeltryck och tyngdkraft (eller fjäderkraft).

Dess kärndesign passar kraven på vertikala rörledningar: medium måste strömma vertikalt uppåt. Under framåtflöde övervinner medeltryck skivans gravitation (eller fjäderförspänning) för att trycka skivan uppåt längs styrmekanismen, vilket säkerställer en jämn mediumpassage. Vid tillbakaflöde faller skivan snabbt och exakt tillbaka för att täta under kombinerad verkan av egenvikt, tillbakaflödestryck (och fjäderkraft).

Med kompakt struktur, lågt flödesmotstånd och tillförlitlig tätning används dessa ventiler i stor utsträckning inom kommunal vattenförsörjning och avlopp, VVS i höghus, petrokemisk industri, kraft-, livsmedels- och läkemedelsindustri med höga krav på korrosionsbeständighet. De är nyckelkomponenter som säkerställer enkelriktat stabilt flöde av korrosiva medier i vertikala rörledningar. rörledningar.

Kärntekniska parametrar

Kärnproduktens fördelar

Vertikal dedikerad design, stark anpassningsförmåga

Speciellt utformad för vertikala rörledningar med vertikal flödesväg och installationsriktning, löser installationssvårigheter i trånga utrymmen, speciellt lämplig för höghus, mezzaniner för utrustning och andra utrymmesbegränsade scenarier. Vertikala backventiler i rostfritt stål kan direkt matchas med olika vertikala rörsystem.

Helt rostfritt stålmaterial, korrosionsbeständigt och hållbart

Adopts 304/316/316L stainless steel and corresponding ANSI materials, with corrosion resistance, high temperature resistance and wear resistance.It can operate stably for a long time in corrosive media such as chlorinated water, acid and alkali, without frequent replacement, reducing maintenance costs.

Känslig öppning och stängning, pålitligt skydd mot återflöde

Inbyggd exakt styrmekanism säkerställer att skivan lyfts utan avvikelser. Stängningssvaret kan vara så snabbt som 0,2 s, blockerar snabbt medelstort återflöde, skyddar effektivt pumpar, kompressorer och annan nedströmsutrustning från vattenslag och undviker skador på utrustningen.

Kompatibel med dubbla standarder, bred universalitet

Uppfyller både GB (GB/T-serien) och ANSI (API 594, ANSI-serien) standarder, flexibel anpassning till GB- och ANSI-rörsystem utan ytterligare modifieringar, vilket sänker anskaffnings- och installationskostnaderna.

Flera specifikationer tillgängliga för olika arbetsförhållanden

Diameter varierar från DN15~DN300 med kompletta tryckklasser. Tätningstyp och anslutning kan väljas efter behov. Fjäderbelastad typ är lämplig för lågflödesförhållanden; icke-fjädertyp är mer energibesparande och uppfyller kraven i olika scenarier.

Komponentmaterial och struktur

Kärnkomponentmaterial

● Kropp/huv: GB 304/316/316L (GB/T 1220), ANSI ASTM A182/A351 motsvarande material, valda efter medelhög korrosionsintensitet.

● Skiva: Samma material som kropp + Stellite-legering (hård försegling) eller rostfritt stål + PTFE mjuk tätningsring (mjuk tätning), balanserar tätningsprestanda och hållbarhet.

● Styrmekanism: Smidet rostfritt stål samma som kaross; styrhylsa av rostfritt stålbaserad hårdlegering, slit- och korrosionsbeständig, säkerställer noggrann öppning/stängning utan avvikelser.

● Fjäder (tillval): 304/316/316L fjäderstål i rostfritt stål med stabil elasticitet, lämplig för olika korrosiva förhållanden och temperaturer.

● Tätningar: Inconel-metallring för hög temperatur; PTFE/perfluoroether gummiring för medium och låg temperatur; spirallindad packning för flänstätning, vilket säkerställer tillförlitlig tätning.

● Bultar / muttrar: Rostfritt stål samma som stommen, överensstämmer med motsvarande GB/ANSI-standarder, vilket säkerställer övergripande korrosionsbeständighet och anslutningshållfasthet.

Strukturella egenskaper

Vertikal lyftstruktur, rak genom vertikal flödesbana, inbyggd exakt styrmekanism. Valfri fjäderstödd stängning för lågflödesförhållanden. Dubbel anslutning: flänsad / invändig gänga, enkel montering och demontering. Kompakt övergripande struktur med liten utrymmesupptagning. Med vetenskaplig strukturell design, rostfritt stål vertikala backventiler balanserar praktiska stabilitet och stabilitet.

Design & Tillverkningsstandarder

Riktlinjer för urval

Bekräfta installation och flödesriktning

Ensure vertical pipeline installation with medium flowing vertically upward.Horizontal or inclined installation is strictly prohibited, otherwise it will cause disc failure and sealing leakage.Stainless Steel Vertical Check Valves are only suitable for vertical conditions.

Matcha standard & tryckklass

Välj motsvarande PN/klass enligt GB- eller ANSI-rörledningssystem (t.ex. GB PN16, ANSI Class150). Se till att tryckklassificeringen matchar rörledningens designtryck för att undvika övertrycksdrift.

Val av tätningstyp

Hård metallförsegling för media med hög temperatur (>200 ℃), partikelinnehållande eller slitstarkt material. Mjuk försegling för medium och låg temperatur (≤200 ℃) och rena medier, vilket ger nästan noll läckage för att passa olika mediaegenskaper.

Noggrann materialmatchning

304 rostfritt stål för allmänna korrosiva medier (svag syra & alkali, klorerat vatten).316 rostfritt stål för starkt korrosiva medier (koncentrerad syra & alkali, svavel/klorhaltiga medier).316L rostfritt stål för ultralåga temperaturer eller starka korrosionsförhållanden för att säkerställa livslängden.

Val av fjäder eller icke-fjädertyp

Fjäderbelastad typ för förhållanden med lågt flöde och lågt tryck (otillräckligt lägsta öppningstryck), assisterad av fjäder för bättre tillförlitlighet. Icke-fjädertyp för normalt flöde och tryck, öppning/stängning med medeltryck och gravitation, mer energibesparande.

Anmärkningar om drift och underhåll

1 Installationsanmärkningar

● Installera strikt vertikalt, se till att medelflödesriktningen överensstämmer med "uppåtpil"-märket på kroppen. Horisontell eller lutande installation är förbjuden.

● Före installation, verifiera att ventilmodell, tryckklass, material och diameter överensstämmer med rörledningen. Kontrollera kropp, skiva och styrmekanism för skador. Tryck på skivan manuellt för att bekräfta flexibelt lyft utan att klämma.

● Reservera underhållsutrymme ovanför ventilen för efterföljande demontering av motorhuv, borttagning av skiva och styrmekanism.

2 Rutinunderhåll

● Inspektera regelbundet anslutningar och motorhuvstätning under drift; dra åt bultarna eller byt ut tätningar vid läckage.

● Demontera och rengör regelbundet föroreningar och smuts inuti ventilen, kontrollera styrmekanismens flexibilitet. Inspektera fjäderelasticiteten för fjäderbelastad typ och byt ut i tid om den är dämpad.

● Kör långsamt uppströmsventilen för att öka medeltrycket och flödet gradvis, undvik omedelbar högtryckspåverkan på skivan för att förhindra skador på komponenterna.

3 Starta om efter långvarig avstängning

Innan omstart, tryck på skivan manuellt för att bekräfta flexibel öppning/stängning. Kontrollera att det inte finns någon blockering inuti ventilen. Efter bekräftelse, för in medium långsamt för att undvika att komponenten fastnar som orsakar tätningsfel eller öppnings-/stängningsfel.

Applikationsfält

Med stark korrosionsbeständighet, kompakt struktur och känslig öppning/stängning, används vertikala backventiler i rostfritt stål i stor utsträckning i vertikala rörsystem i följande industrier:

● Kommunal vattenförsörjning & avlopp: rörledningar för korrosiva medier som klorerat vatten och avlopp, särskilt vertikala vattenledningar i höghus.

● VVS i höghus: vertikala rörledningar för luftkonditionering och värmesystem, mycket anpassningsbara till trånga utrymmen.

● Petrokemisk industri: korrosiva rörledningar för kemiska medier, svavel/klorhaltiga medier, lämpliga för låga till medelhöga tryckförhållanden.

● Kraftindustri: kraftverkshjälpsystem, ångledningar, högtemperaturbeständiga, slitstarka och stabila i drift.

● Livsmedels- och läkemedelsindustrin: rena frätande mediumrörledningar som uppfyller hygienkraven med pålitlig tätning och inget läckage.
