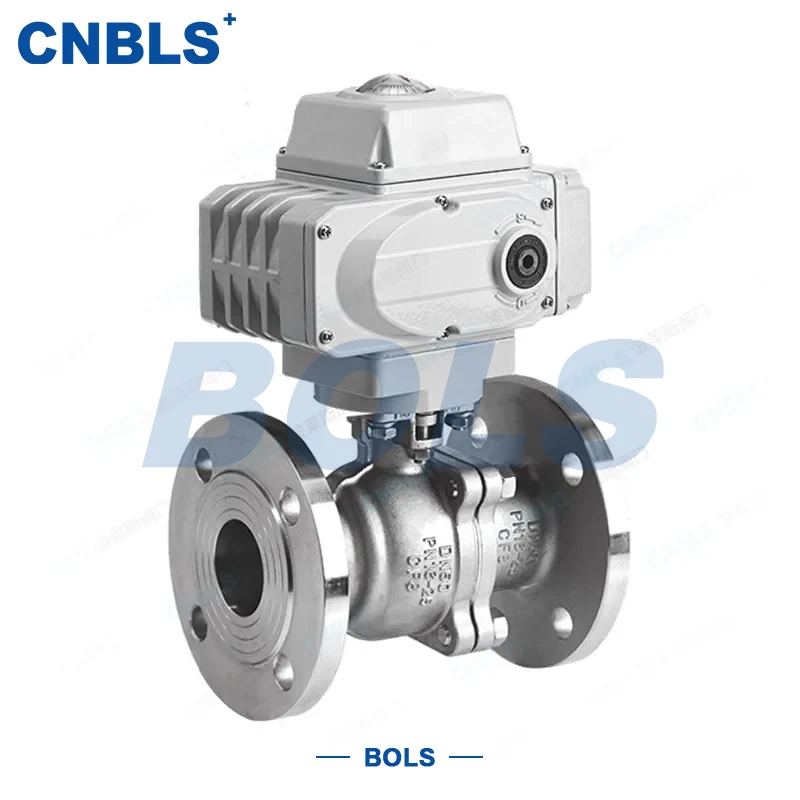

Elektriska kulventiler i rostfritt stål

De elektriska kulventilerna i rostfritt stål är en roterande ventil som använder ett elektriskt manöverdon som kraftkälla och en fast kula som stängningselement. Drivs av det elektriska manöverdonet, roterar ventilskaftet kulan 90° för att öppna eller stänga av media i rörledningar. Kulan är fixerad och placerad av övre och nedre axlar, vilket ger stabil tätningsprestanda lämplig för arbetsförhållanden med medelhögt tryck. Den fungerar som en kritisk flödeskontrollanordning i industriella automatiska styrsystem.

Med en robust struktur, slitstyrka och korrosionsbeständighet är denna ventil användbar för vatten, ånga, oljeprodukter och milt korrosiva medier. Det används i stor utsträckning inom petroleum, kemiteknik, elkraft, livsmedels- och läkemedelsindustrier, såväl som industriella automatiska rörnät.

Produktegenskaper

1. Premium rostfritt stålmaterial

Nyckelkomponenter inklusive ventilhuset, kulan och ventilsätet är gjorda av 304/316 rostfritt stål, med ventilsätet ihopkopplat med hårdmetall. Denna konfiguration ger utmärkt korrosionsbeständighet, hög temperaturbeständighet och slitstyrka, vilket säkerställer tillförlitlig långtidsdrift.

2.Elektrisk drivning för högeffektiv automation

Utrustad med ett elektriskt ställdon möjliggör ventilen fjärrstyrning och automatisk reglering. Den kan paras ihop med en intelligent lägesställare för att uppnå exakt flödeskontroll, vilket minskar arbetskostnaderna.

3. Fast kulstruktur med lågt öppnings-/stängningsmoment

Den fasta kuldesignen säkerställer enhetlig kraftfördelning och strukturell stabilitet, vilket gör den idealisk för rörledningssystem med stor diameter och medelhögt tryck. Det möjliggör enkla och pålitliga öppnings- och stängningsoperationer.

4. Hårdmetalltätning för pålitlig prestanda

Tätningsytorna på ventilsätet och kulan är gjorda av hårdmetall och genomgår specialbehandling, vilket ger utmärkt slitage och hög temperaturbeständighet. Den uppnår en läckageklassificering av API klass V, vilket säkerställer systemsäkerheten.

5.Bred tryck- och diameterkompatibilitet

Ventilen täcker tryckklasser från PN16 till PN420 och klass 150 till klass 2500, med nominella diametrar från DN50 till DN1200, och uppfyller regleringskraven för rörledningar med stort flöde.

6. Pålitligt skydd för komplexa industriella miljöer

The electric actuator has a protection rating of IP65 or higher, with a housing made of aluminum alloy or cast iron. It can operate continuously in harsh industrial environments involving high temperatures, high pressure, and corrosion.

Ansökningar

De elektriska kulventilerna i rostfritt stål är lämpliga för olika industriella scenarier:

● Fjärrkontroll och avstängningssystem i petroleum- och naturgasledningar

● Flödesreglering av högtemperatur-, högtrycks- och milt frätande media vid kemisk produktion

● Automatisk styrning av rörledningar med stor diameter i kraft- och värmesystem

● Rörledningssystem för livsmedel, läkemedel och renat vatten

● Högtemperaturledningsnät för ånga, oljeprodukter och gasöverföring

Vetenskapligt urval och korrekt installation kan förlänga ventilens livslängd och förbättra säkerheten och automatiseringsnivån i rörnätssystemet.

Modelltolkning

Ta den vanliga modellen Q947H-16P som ett exempel:

Design- och tillverkningsstandarder

● API 6D: Internationell design- och tillverkningsstandard för elektriska kulventiler inom olje- och gasindustrin

● GB/T 12237: Kinesisk nationell standard, refererad för ventilstruktur och tekniska krav

● GB/T 9113: Standard för flänsdimensioner och tryckklasser

● JB/T 8528: Tekniska kravstandard för elektriska ställdon

● IEC 60534: Teknisk specifikation för industriella processkontrollventiler, som säkerställer automatisk kontrollprestanda

Tabell över tekniska parametrar

Komponentmaterial

● Valve Body: Stainless steel (CF8/CF8M/CF3/CF3M), selected according to medium corrosivity

● Kula: kropp av rostfritt stål med hårdmetallsvetsning på tätningsytan, vilket ökar slitaget och motståndet mot höga temperaturer

● Ventilsäte: Höghållfast hårdmetall som ger pålitlig tätning och erosionsbeständighet

● Ventilstam: rostfritt stål med nitrerad eller sprayad yta, som erbjuder slitage och korrosionsbeständighet

● Förpackning: Flexibel grafit eller expanderad högtemperaturgrafit, som säkerställer dynamisk tätning av ventilskaftet

● Elektriskt ställdon: Aluminiumlegering eller gjutjärnshus med IP65 skyddsklass, lämplig för komplexa industriella miljöer

Urvalsnyckelpunkter

1. Analys av arbetsvillkor

Förtydliga mediumtyp, partikelinnehåll, korrosivitet, temperatur och viskositet

För starkt korrosiva media rekommenderas 316L rostfritt stål

2. Parameterbekräftelse

Välj nominell diameter (DN) baserat på rörledningsstorlek och flödeskrav

Välj det ställdon som matchar öppnings-/stängningsmomentet, tryckklassificeringen och skyddsklassificeringen

För automationsbehov, välj ett ställdon med en intelligent lägesställare som stöder 4-20mA signalkontroll

3. Materialval

Ventilhusmaterial: 304 för allmänna arbetsförhållanden; 316L för frätande arbetsförhållanden

Tätningsmaterial: Hård tätning av hårdmetall för högtemperatur-, högtrycks- eller partikelinnehållande media

4. Överensstämmelse med standard och certifiering

Se till att ventilen och ställdonet överensstämmer med standarder som API, GB och IEC

Det elektriska ställdonet bör ha elcertifikat som CE och UL

5. Leverantörsutvärdering

Välj leverantörer med kvalificerad tillverkningskapacitet för elektriska kulventiler, rik erfarenhet och ett sunt eftermarknadsservicesystem

Begär kompletta tekniska dokument: prover, parametertabeller, materialcertifikat och manualer för ställdon
