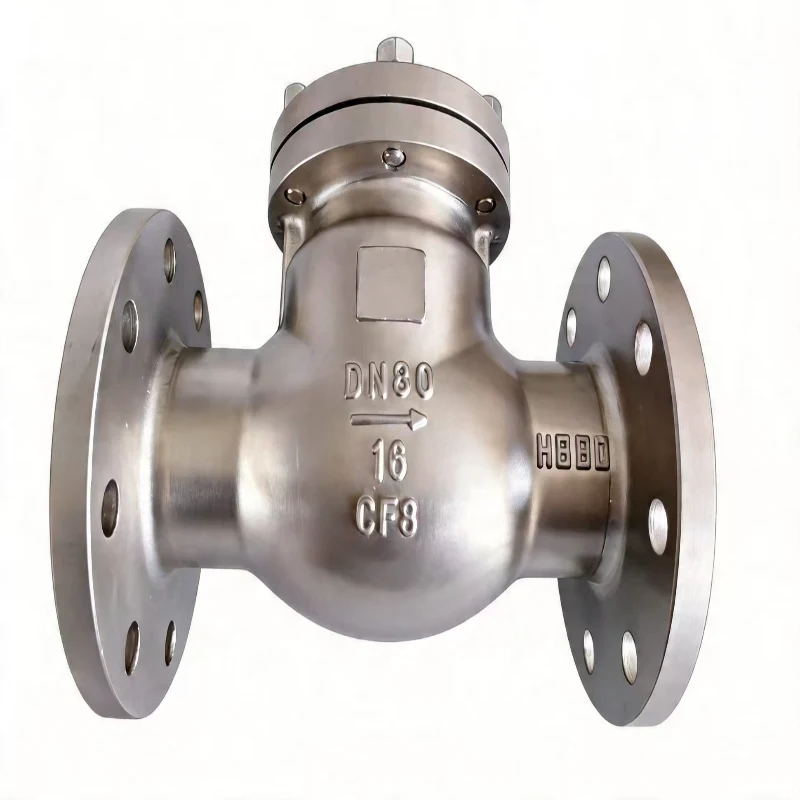

Flänsad backventil

Bolaisi Valve erbjuder ett omfattande utbud av backventiler – inklusive sväng-, lyft-, vertikal-, wafer-, fjärils-, tysta och skivtyper – lämpliga för media som vatten, ånga och olja. Dessa produkter är designade för låg-, medel- och högtrycks- och högtemperaturdriftsförhållanden. De stöder exportanpassning, genomgår fullständig trycktestning från fabriken, säkerställer noll läckage och hög stabilitet och används ofta i globala ingenjörsprojekt.

Produktdefinition

Flänsade backventiler är automatiska skyddande rörledningsventiler som fungerar baserat på vätsketrycksskillnader. Framåt flöde trycker upp ventilskivan, vilket tillåter smidig passage; omvänt, om återflöde, tryckomkastning eller undertryck (på grund av systemavstängning) inträffar, stängs skivan omedelbart och automatiskt, vilket helt blockerar det omvända flödet.

Dessa ventiler fungerar helt automatiskt – utan manuella ingrepp, extern strömförbrukning eller rörliga externa delar – dessa ventiler är viktiga säkerhetskomponenter för att förhindra återflöde och vattenslag, skydda pumpar och undvika skador på utrustningen orsakade av omvänt flöde. De används i stor utsträckning vid pumputtag, i pannledningar, returledningar, grenledningar, kommunala nätverk och kemiska processrör, och fungerar som en kritisk ventiltyp för industriell rörledningssäkerhet.

Produktklassificering och nyckelspecifikationer

Mainstream produktserie

1. Svängbackventil (H44): Stort hål, stor flödespassage, lågt flödesmotstånd; lämplig för huvudledningar som transporterar vatten, olja eller avlopp.

2. Lyft backventil (H41): Hög tätningsprecision, noll läckage; lämplig för finkemiska och högtrycksprocessrörledningar.

3. Vertikal backventil (H42): Designad för vertikala rörledningar; känsligt återflödesskydd.

4. Waferbackventil (H74): H74 Långmönster Waferbackventil: Rörledningar med stora hål, högtrycksförhållanden, högtemperaturånga, olja och gas och industriella medier med mindre föroreningar.

H74 tunnmönstrad waferbackventil: Tillämpningar med begränsat installationsutrymme eller kompakta rörlayouter (intern utrustning, smala rörschakt, höghusvattenförsörjning/avlopp).

5. Backventil (H76/H77): Tunn och lätt, låg kostnad, snabb installation; lämplig för brandskydd och vattenförsörjning/avloppssystem.

6. Tyst backventil (HC41): Småskaliga industriella rörledningar för rent vatten eller lätt frätande vätskor.

7. Skivbackventil (H46): Processrörledningar med stor borrning för kommunal vattenförsörjning/avlopp, avloppsnät, cirkulationssystem för havsvatten, kemiska anläggningar, kraftverk och metallurgi.

8. Tyst backventil (HC42): Stötfri stängning, förhindrar vattenslag; designad för höghus och pumprum.

Tekniska specifikationer

Skillnader och egenskaper hos olika backventiler

1. Allmän strukturell sammansättning

Backventilens övergripande struktur är enkel och stabil och består av fem kärnkomponenter: ventilkropp, ventilsäte, skiva, stift/fjäder och tätningspar.

Inga växlar, handhjul eller ställdon; strukturen har en extremt låg felfrekvens och är praktiskt taget underhållsfri.

2. Strukturella egenskaper hos olika backventiler

H41 Lyft backventil

Struktur: Flänsförband; skivan lyfter vertikalt; har en integrerad styrhylsa.

H42 Vertikal backventil

Struktur: rätvinklig konfiguration (90° inlopp/utlopp); designad speciellt för vertikal installation.

H44 Flänsad svängbackventil

Struktur: Flänsförband; skiva i ett stycke på en svängarm öppnas och stängs via en svängande rörelse.

H46 fjärilsbackventil (dubbelfunktion: flänsad/wafer)

Struktur: Wafer eller flänsad montering; har två skivhalvor i fjärilsstil som öppnas och stängs synkront via en vridfjäder.

H74 Wafer backventil (finns i tunn/kort och lång serie)

Struktur: Ultratunn enkelskivadesign med fjäder; säkras genom klämning mellan två flänsar.

H76 Backventil i fjärilsstil

Struktur: Montering i wafer-stil; enarmad svängmekanism (i huvudsak en waferversion av H44).

H77 Backventil i fjärilsstil (ultratunn/kort typ)

Struktur: Kompakt design med dubbla skivor i wafer-stil; tunnare profil än H46.

HC41 Tyst backventil

Struktur: Flänsad vertikal typ; konisk skiva med en stark förspänd fjäder för snabb stängning.

HC42 Tyst backventil

Struktur: rätvinklig konfiguration med fjäderstödd lyftmekanism; en tystgående modell utformad för vertikala rörledningar.

Användningsområden

1. Kommunal vattenförsörjning och avlopp

Stadsvattenförsörjningsnät, sekundära pumprum för vattenförsörjning, rörledningar för avloppsrening och utlopp för pumpstationer; förhindrar återflödesskador på pumpar under avstängning.

2. Brandskyddssystem

Huvudledningar för brandsprinkler, pumprör för tryckunderhåll och pumprumsenheter; förhindrar högtrycksvattenåterströmning och säkerställer stabilt nätverkstryck och säkerhet.

3. Värme- och kraftindustrier

Ångledningar i värmekraftverk, varmvattencirkulationssystem och pannans utloppsrör; förhindrar återflöde av ånga eller högtemperaturvatten från att skada utrustningen.

4. Petrokemisk industri

Oljetransportrörledningar, processrör för kemiska vätskor och syra/alkalitransportsystem; skyddar reaktionskärl, pumpkroppar och instrumenteringsutrustning.

5. Höghus och byggprojekt

Höghus vattenförsörjning stigare och booster pump rörledningar; förhindrar vattenslag, minskar buller, stabiliserar trycket och förhindrar återflöde.

6. Miljöskydd, nya energi- och gassystem

Utrustning för behandling av avgaser, rörledningar för naturgastransport och system för cirkulerande vätskor; säkerställer ett stabilt, enkelriktat flöde i röret.

Guide till exakt val av backventil

Steg 1: Tänk på mediet (eliminerar hälften av modellalternativen)

1. Rent vatten/rent vatten (inga föroreningar): Alla modeller är lämpliga; för tyst drift → HC41; för platsbesparande → H74/H77

2. Avloppsvatten/vatten med sediment eller föroreningar: HC41/HC42/H74 förbjudet; prioritera H44, H46, H76

3. Högtemperaturånga (>120°C): Alla fjäderbelastade modeller med mjuka gummitätningar (HC-serien, H74) är förbjudna; välj H41 eller H44 med hårda metall-till-metall tätningar

4. Frätande kemiska medier: Uppgradera ventilhuset till 304/316 rostfritt stål; prioritera H41 eller H46 strukturer

Steg 2: Överväg installationsutrymme

1. Extremt begränsat utrymme: Prioritera wafertyper – H74 > H77 > H46

2. Standardpumprum/flänsförsedda rörledningar (inga utrymmesbegränsningar): Flänsade modeller HC41, H44, H46

3. Fast vertikal 90° rätvinklig rörlayout: Välj H42 eller HC42

Steg 3: Kärnkrav – behöver du eliminera vattenslag eller buller?

1. Tyst drift och förebyggande av vattenslag krävs (vattenförsörjning/pumprum i bostäder under lägenheter): HC41 föredras; H74 för trånga utrymmen; HH46-modell med långsam stängning för stora pumpar med hög effekt

2. Lite vattenhammare acceptabelt; fokus på flödeskapacitet och hållbarhet: H44, H46, H76

3. Högtrycksprocessrör (ljud är inte ett problem): H41 hårdförseglad lyftbackventil

Steg 4: Begränsningar för installationsorientering

1. Lämplig för horisontell eller vertikal installation: HC41, H41, H46, H74, H77

2. Endast vertikal installation: H42, HC42

3. Installation vertikalt nedåt förbjuden: Alla svängventiler H44/H46/H76 (tyngdkraftsassisterad stängning)

Viktiga försäljningsargument för Bolais backventiler

1. Helautomatisk, underhållsfri design

Inga manövermekanismer eller lätt slitna delar; automatiskt återflödesskydd; kräver inget rutinunderhåll under sin livslängd, vilket avsevärt minskar tekniska driftskostnader.

2. Rigorösa fabrikstester

Varje flänsad backventil genomgår skaltryckstestning och omvänd trycktätningstestning för att eliminera problem med återflöde, mikroläckage och tryckförluster.

3. Omfattande material och specifikation täckning

Finns i kolstål, rostfritt stål och ultralågt kolhalt 316L; exakt anpassad till alla driftsförhållanden – ingen underspecifikation eller slöseri.

4. Stabil tätning och stark vattenslagningsmotstånd

Optimerad skivmotvikt och fjäderspänning säkerställer snabb men skonsam stängning, vilket eliminerar rörledningsvattenslag, stötljud och vibrationer.

5. Överensstämmer med globala exportstandarder

Fullständiga uppsättningar exportdokumentation, råvaruinspektionsrapporter och materialspektralanalysrapporter tillgängliga.

6. Direkt fabriksförsörjning med gott om lager

Stort lager av standardmodeller; stöder brådskande beställningar, full-container exportorder och icke-standard anpassning.

FAQ

F1: Kan flänsade backventiler reglera flödet?

S: Nej, de kan inte reglera flödet. En backventils enda funktion är att tillåta enkelriktat flöde och förhindra tillbakaflöde; det är en säkerhetsventil och har ingen stryp- eller tryckreglerande förmåga.

F2: Finns det specifika krav på installationsriktningen?

A: Ja. Ventilhuset har en pil för flödesriktningen; installationen måste vara i linje med mediets flödesriktning. Vertikala rörledningar kräver specifika backventiler för vertikal installation.

F3: Är backventiler benägna att gå sönder? Kräver de frekvent underhåll?

S: Backventiler har en minimalistisk struktur utan komplexa transmissionskomponenter, vilket resulterar i extremt låga felfrekvenser och praktiskt taget underhållsfri drift; de är bland de mest stabila ventiltyperna för industriella rörledningar.

F4: Kan backventiler användas för avloppsvatten eller media som innehåller silt/sediment?

A: Ja. Svängbackventiler är det föredragna valet; de erbjuder en bred flödesbana som motstår igensättning, vilket gör dem lämpliga för media som innehåller spårföroreningar.

F5: Vilken typ av backventil används för ångapplikationer med hög temperatur?

S: För högtemperaturånga rekommenderar vi WCB-kolstål hårt förseglade backventiler av svängtyp eller lyfttyp; de erbjuder högtemperaturbeständighet, erosionsbeständighet och dimensionsstabilitet.

F6: Stöder du anpassning för export och tillhandahåller nödvändig dokumentation?
