SE Svängbackventiler

Även känd som backventiler eller envägsventiler, GB Swing Back Valves är helautomatiska rörledningsskyddsventiler som öppnar och stänger helt med medeltryck, utan manuell drift eller extern ström.

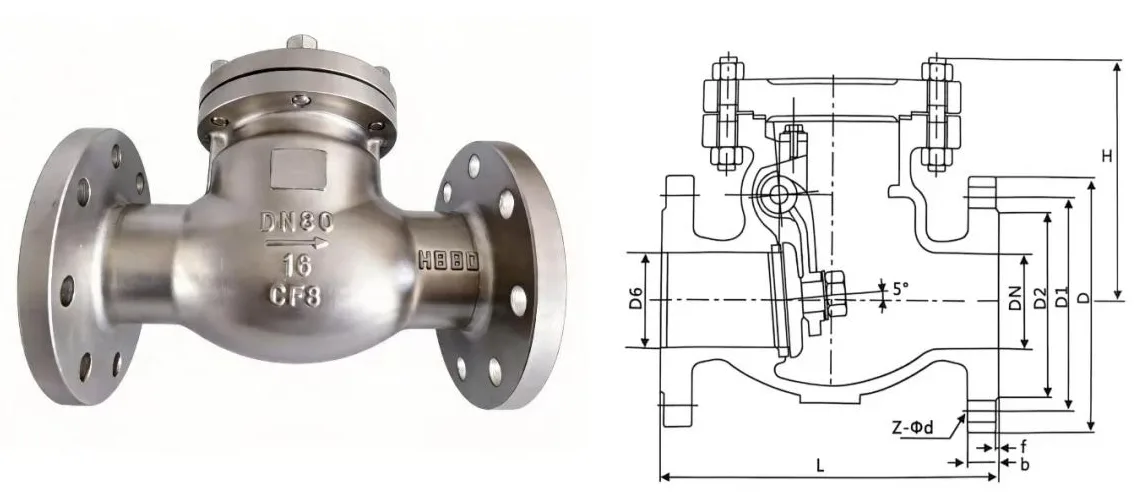

Genom att anta en integrerad inbyggd vippsvängstruktur, är nyckelöppnings- och stängningskomponenter inklusive skivor, stiftaxlar och vipparmar inneslutna inuti ventilkroppen utan exponerade transmissionsdelar, vilket effektivt minskar externt läckage och ger utmärkt tätningsprestanda. Designen av raka flödeskanaler sänker flödesmotstånd och tryckförlust, idealiskt för stora flödesrörledningsförhållanden. Hård legeringsyta är valfritt för sätets tätningsyta för att kraftigt förbättra slitstyrkan, korrosionsbeständigheten och erosionsbeständigheten, vilket förlänger livslängden. Tillverkad i full överensstämmelse med nationella standarder, är det ett standard envägsskyddstillbehör för rörledningssystem.

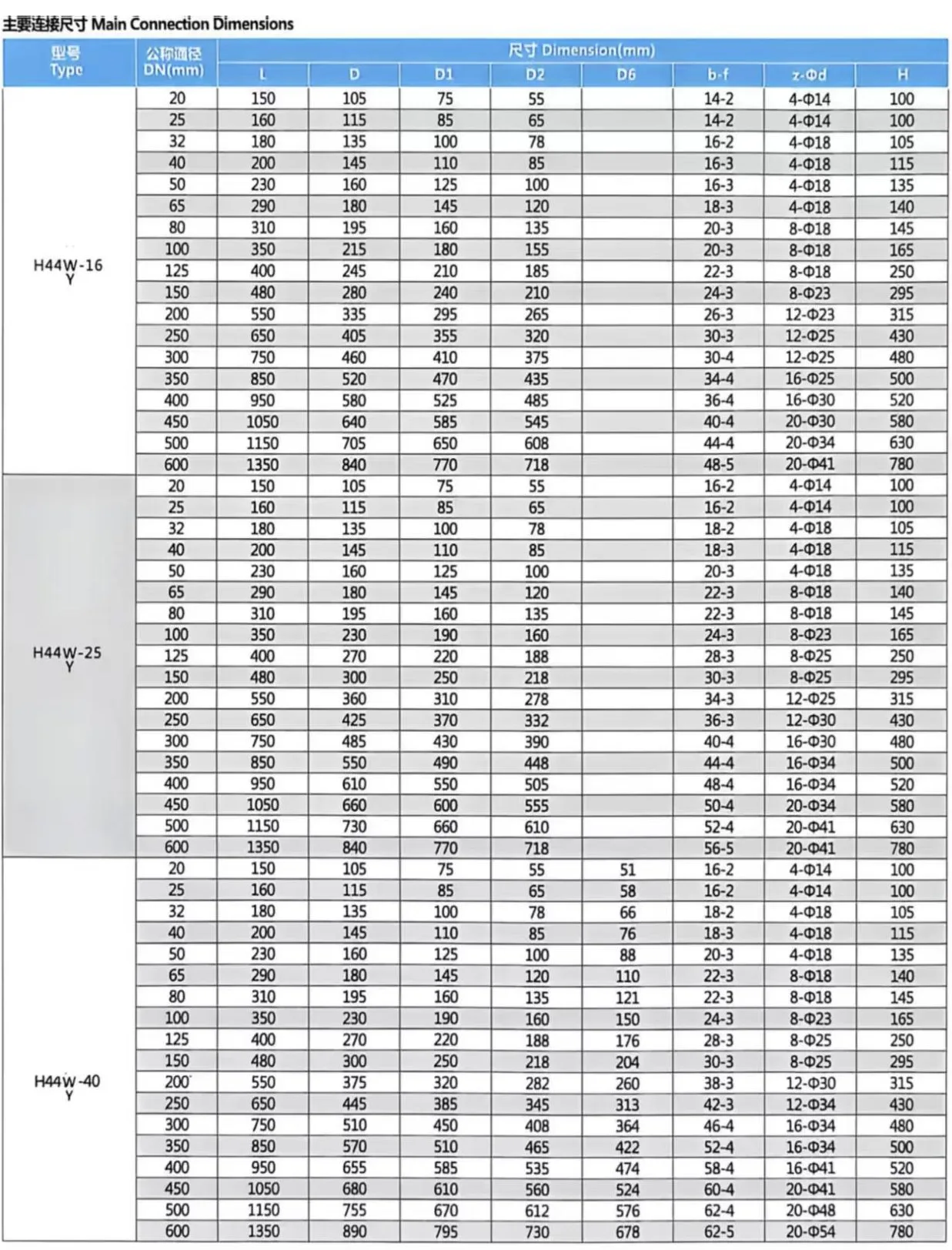

Produktens kärnparametrar

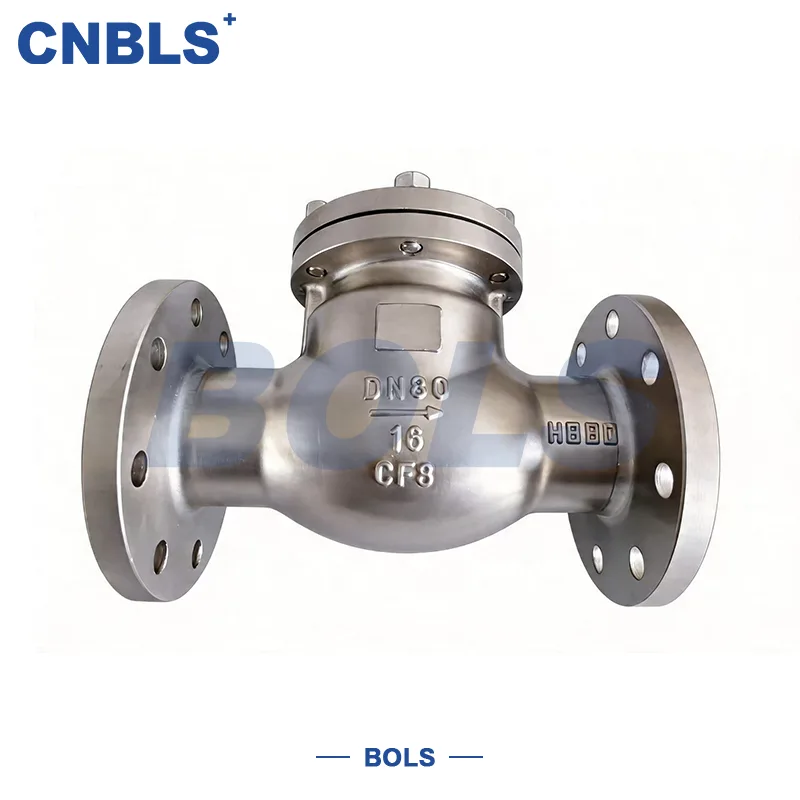

Utvecklad av Bolaisi, denna serie GB svängbackventiler täcker hela modeller av H44W/Y-16P/25P/40P. Tillverkad av högkvalitativt rostfritt stål med flänsanslutning för enkel installation, fungerar den som en kärna mot återflödesskyddsventil för industriella och civila rörledningssystem. Den anpassar sig till vätsketransport under flera arbetsförhållanden med stabil och pålitlig drift.

Kärnapplikationsscenarier och huvudsakliga användningsområden

GB svängbackventiler har en stark universell anpassningsförmåga och används i stor utsträckning i vätskeledningssystem över branscher:

Kommunal & Byggnads Vattenförsörjning och Avlopp

Används i kommunala vattenförsörjnings- och avloppsnät, byggande av sekundär vattenförsörjning och avloppssystem. Det förhindrar medelstort återflöde under vattenavstängning eller pumpavstängning, och undviker vattenföroreningar och obalans i rörnätets tryck.

Petrokemisk industri

Lämplig för rörledningar för transport av råolja, raffinerad olja och kemiskt medium. Det stoppar pumpens omvända rotation och korskontaminering av råmaterial orsakad av tillbakaflöde, vilket säkerställer säkra och stabila produktionsprocesser.

Kraft- och termoelektrisk industri

Tillämpas i kraftverkspanna-ång-vattensystem, cirkulerande kylvattensystem och kombinerade värme- och kraftledningsnät. Det förhindrar återflöde av ånga och kondenserat vatten för att skydda kärnutrustning som ångturbiner och vattenpumpar.

VVS och brandskyddssystem

Matchat med central luftkonditionering, vattencirkulation, värmeledningsnät, brandsprinkler och brandpostsystem. Det eliminerar systemtryckstörningar som orsakas av medelstort återflöde och garanterar tillförlitligheten för brandnöddrift.

Metallurgisk industri

Används i stor utsträckning i cirkulerande vattensystem och processvätskeledningar i metallurgiska produktionslinjer. Den motstår stötar från omvänd vätska och skyddar pumpar och ventiler, anpassar sig till komplexa arbetsförhållanden med höga temperaturer och föroreningar.

Arbetsprincip

Bolaisi rostfritt stål GB Svängbackventiler gör helautomatisk öppning och stängning beroende på medelstor tryckskillnad och skivans egenvikt, utan extern ström eller manuellt ingrepp, med känslig respons och tillförlitligt skydd.

Framåtöppning & ledning

När inloppstrycket är högre än utloppstrycket övervinner vätskans framåtdrivning skivans egenvikt och omvänd tryckskillnad för att öppna skivan. Skivan roterar och lyfts runt den fasta inre stiftaxeln för att helt frigöra rörledningen för stabil vätsketillförsel framåt.

Automatisk omvänd stängning (Anti-backflow Protection)

När den främre vattenpumpen stannar, vätskeflödet avbryts eller utloppstrycket överstiger inloppstrycket, driver den kombinerade kraften av omvänd tryckskillnad och skivans egenvikt skivan att snabbt återställas och tätt passa ventilsätet för fullständig avstängning. Den blockerar grundligt vätskeåterflöde och undviker automatiskt skador på utrustning, processfel och potentiella säkerhetsrisker orsakade av omvänt flöde.

Vanliga frågor

F1: Vad är en GB Standard Swing Back Valve? Vad är dess huvudsakliga funktion?

En GB Standard Swing Back Valve är en flänsad automatisk backventil designad och tillverkad enligt kinesiska GB-standarder. Vanliga modeller inkluderar serierna H44H, H44W, H44Y och H44X.

Den använder medelflödestryck för att öppna skivan och stängs automatiskt när flödet stannar eller vänder, vilket förhindrar tillbakaflöde. Det används ofta för att skydda pumpar, kompressorer, pannor och rörledningssystem från omvänt flöde, vattenslag och tryckförlust.

F2: Vilka är de vanliga GB PN-tryckvärdena?

GB PN-värden representerar ventilernas nominella tryck. Vanliga trycknivåer vid normal temperatur inkluderar:

PN10:1,0 MPa, lämplig för vattenförsörjning, avlopp och brandskyddssystem.

PN16:1,6 MPa, den vanligaste kvaliteten för industrivatten och allmänna rörledningar.

PN25:2,5 MPa, lämplig för högtrycksvatten och processsystem.

PN40:4,0 MPa, används för kemiska, termiska, olje- och ångapplikationer.

PN64/PN100:6,4 MPa/10,0 MPa, används för högtrycksindustri- och kraftverkssystem.

Högtemperaturapplikationer kräver tryckverifiering enligt tryck-temperaturklasskurvan.

F3: Vad betyder H44H, H44W, H44Y och H44X?

H44H:Hård tätningsdesign, lämplig för ånga, högtemperaturolja och högtrycksvatten.

H44W:Tätningsstruktur i rostfritt stål, lämplig för rent vatten och allmänt korrosiva media.

H44Y:Stellite-legering hårdförsegling, erbjuder hög temperatur och slitstyrka för kraft- och petrokemisk industri.

H44X:Gummi mjuk tätning design med noll läckage, lämplig för vattenförsörjning och brandskyddssystem.

F4: Var används vanligtvis GB Standard Swing Backventiler?

De används i stor utsträckning i:

• Pumputloppsrörledningar och pumpstationer
• Kommunal vattenförsörjning och avloppssystem
• Rörledningar för ånga, värme och olja
• Industriella rörledningar med partiklar eller föroreningar
• Medel- och högtrycksprocesssystem

F5: Kan GB PN- och ANSI-klassstandarder blandas?

Nej. GB PN- och ANSI-klassstandarder har olika flänsdimensioner, bultmönster, tjocklekar och tryckklasser. Att blanda dem kan orsaka installationsproblem, tätningsfel och säkerhetsrisker.

GB rörledningssystem bör använda matchande GB standardventiler och komponenter.
