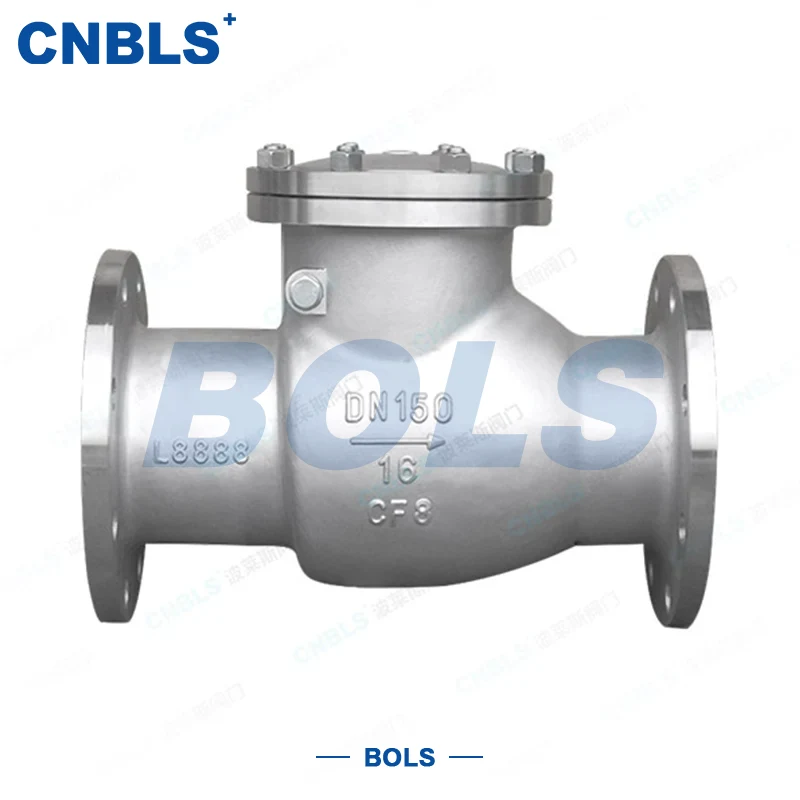

SE Svängflänsbackventiler i rostfritt stål

GB Rostfritt stål svängflänsbackventiler är automatiska backventiler mot återflöde designade i enlighet med kinesiska GB nationella standarder. Huvudkroppen är gjord av 304/316/316L rostfritt stål, och ventilen öppnar och stänger automatiskt av mediets tryck utan extern ström.

Under framåtflöde roterar skivan runt gångjärnet för att öppnas, vilket säkerställer smidig passage av mediet. Vid tillbakaflöde stänger skivan snabbt under sin egen vikt och omvända tryck för att tätt blockera tillbakaflödet, vilket skyddar pumpar, kompressorer, värmeväxlare och hela rörledningssystemet från stötar och skador.

Materialet i rostfritt stål ger utmärkt korrosionsbeständighet, hög temperaturbeständighet och erosionsbeständighet, medan flänsanslutningen säkerställer enkel installation, fast anslutning och stark tätningsprestanda.

GB Svängflänsbackventiler i rostfritt stål används ofta i GB-standard rörsystem med höga krav på korrosionsskydd och tätning, såsom petrokemisk industri, kommunal vattenförsörjning och avlopp, kraft, livsmedel och läkemedelsindustri.

Kärnproduktens fördelar

GB-standard, hög universalitet

Dimensioner, flänsar, tryck och struktur är alla designade enligt GB-standarder, vilket möjliggör direkt ersättning av hushållsventiler med samma specifikation utan problem med installationsanpassning.

Helt rostfritt stål, korrosionsbeständigt och hållbart

Lämplig för olika korrosiva miljöer som klorerat vatten, syrabas, avlopp och kemiska medier, med mycket längre livslängd än vanliga kolstålventiler.

Svängkonstruktion med lågt flödesmotstånd och stabil drift

Skivan öppnas genom att svänga, vilket ger mjuk flödespassage, låg tryckförlust och känslig öppning/stängning, vilket effektivt minskar vattenhammarens påverkan.

Dubbla tätningsalternativ tillgängliga

Metallhård tätning för höga temperaturer och partikelhaltiga förhållanden; PTFE mjuk tätning för rena, låga temperaturer och nollläckagekrav.

Pålitlig flänsanslutning och enkelt underhåll

Enkel montering och demontering, lämplig för olika industriella rörledningar, pumpstationer, värmeväxlarstationer och vattenreningssystem.

Kärntekniska parametrar

Design & Application Standards

Designen, materialen, bearbetningen och fabrikstestningen av denna ventilserie följer strikt GB:s nationella standardsystem, med stark universalitet och god utbytbarhet.

● Svängbackventil: GB/T 12236

● Tryck-temperaturklass: GB/T 12224

● Mått ansikte mot ansikte: GB/T 12221

● Flänsstandard: GB/T 9113

● Materialstandarder: GB/T 1220, GB/T 13401

● Tätningssvetsning: GB/T 17491

● Tryck- och tätningstest: GB/T 13927

● Installationsspecifikation: GB 50235

Komponentmaterial

SE Svängflänsbackventiler i rostfritt stål har en hel kropp av rostfritt stål med förstärkta tätningsytor, vilket ger konsekvent övergripande korrosionsbeständighet och styrka.

● Kropp/huv: 304/316/316L rostfritt stål

● Skiva: kropp i rostfritt stål + Stellite hårdlegering överlägg eller PTFE mjuk tätningsring

● Sits: Sockel i rostfritt stål + överdragsskikt av hårdlegering

● Gångjärnsmekanism: Smidet rostfritt stål; skaft gjord av 17-4PH eller 2Cr13

● Flänstätning: 316L spirallindad packning

● Bultar / muttrar: 304/316 rostfritt stål, konsekvent korrosionsbeständighet med kroppen

Urvalsguide

1. Val efter tryckklass

● PN10/PN16: Kommunal vattenförsörjning & avlopp, cirkulerande vatten

● PN25/PN40: Allmän industri, oljeprodukter, kemiteknik

● PN63/PN100: Medelhögt tryck, hög temperatur, stötförhållanden

2. Val efter skivstruktur enligt diameter

● DN15～DN50: Svängtyp med enkel skiva, enkel struktur

● DN65 och högre: Dubbel-/flerskivtyp, reducerar vattenslag och vibrationer

3. Val av tätningstyp enligt medium och temperatur

● Över 200 ℃, partiklar, hög nötning → Metallhård tätning

● ≤200℃, rent medium, noll läckage krävs → PTFE mjuk tätning

4. Val av material enligt korrosivitet

● Svag korrosion (vatten, luft) → 304

● Medium korrosion (klorhaltig, svag syra) → 316

● Stark korrosion, ultralåg temperatur → 316L

5. Flänsmatchning

Bekräfta rörledningsflänstyp: RF-upphöjd yta / FM hane-hona yta / RJ ringfogyta för att säkerställa konsistens.

Installation & Underhållv

Installationskrav

● Kontrollera att tryck, diameter, material och flänsyta matchar rörledningen före installation

● Installera i flödesriktningen som anges av pilen

● Horisontell installation är att föredra; reservera öppningsutrymme på skivans sida

● Dra åt flänsbultarna diagonalt och jämnt

Rutinunderhåll

● Inspektera regelbundet flänsar och motorhuvstätningar för läckage

● Rengör föroreningar i ventilkaviteten för att undvika att gångjärnen fastnar

● Applicera högtemperaturfett på gångjärnsaxeln

● Slitna tätningsytor kan repareras genom överläggssvetsning för att minska driftskostnaderna

Felsökning

● Felaktig stängning: Kontrollera om det finns främmande föremål eller skador på skiva, gångjärn och tätningsytor

● Externt läckage: Dra åt bultarna igen eller byt ut packningar

● Fastnat: Ta isär, rengör inre föroreningar och korrigera gångjärnsmekanismen

Användningsområden

Med GB-standard universalitet, pålitlig korrosionsbeständighet och stabil tätning, används GB rostfritt stål svängflänsbackventiler i stor utsträckning i:

● Petrokemisk industri och processpipelines

● Kommunal vattenförsörjning & avlopp, behandling av klorerat vatten

● Kraft- och kraftverkshjälpsystem

● System för livsmedel, läkemedel och rena vätskor

● Metallurgi, skeppsbyggnad, havsvatten och andra korrosiva mediumrörledningar
