ANSI flänssvängbackventiler

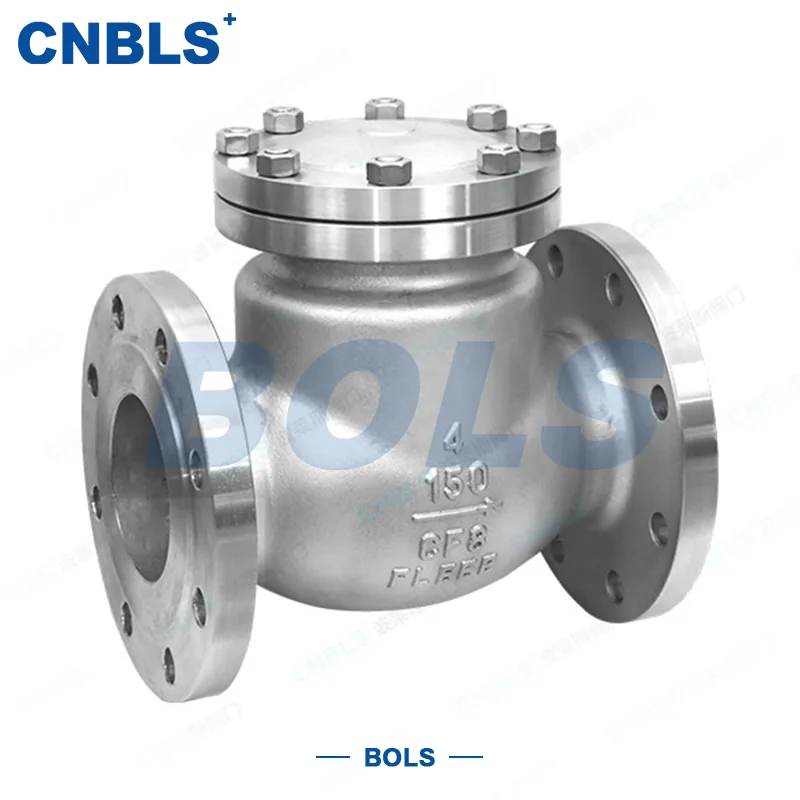

ANSI flänssvängbackventiler (märke: Bolaisi, modellserie: H44W/Y-150LB/300LB/600LB/900LB) är helautomatiska självmanövrerade envägsventiler utan externa drivanordningar, designade för att ge ett pålitligt skydd mot återflöde för industriella vätskerörledningssystem. ånga och olika industriella medier, och kan arbeta stabilt under lång tid under normala tryckförhållanden. Med lågt flödesmotstånd, hög tätningsprestanda och stark kompatibilitet, fungerar den som en viktig grundventil för att säkerställa rörledningssäkerhet och stabil processdrift.

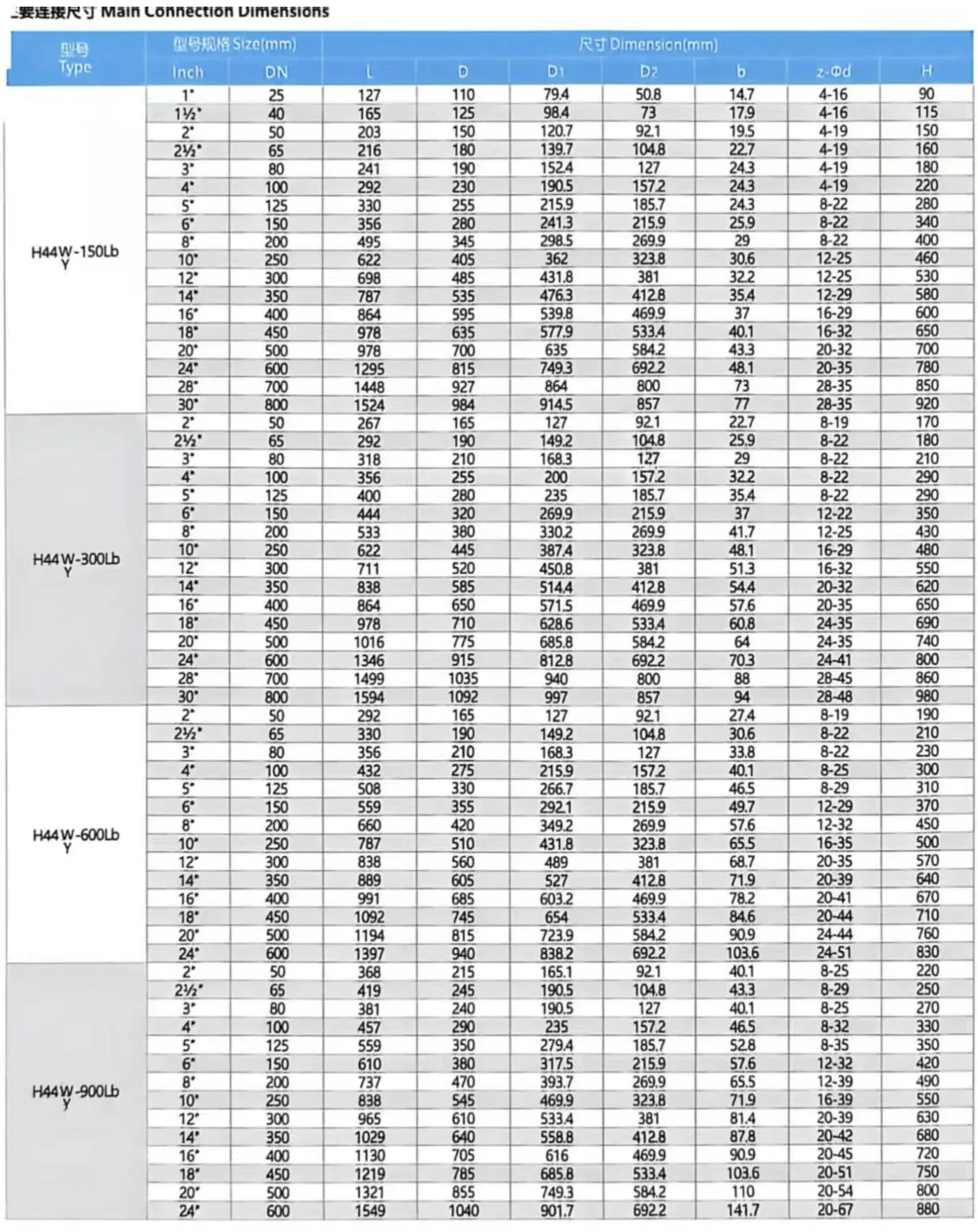

Kärntekniska parametrar

Strukturell design och kärnprestandafördelar

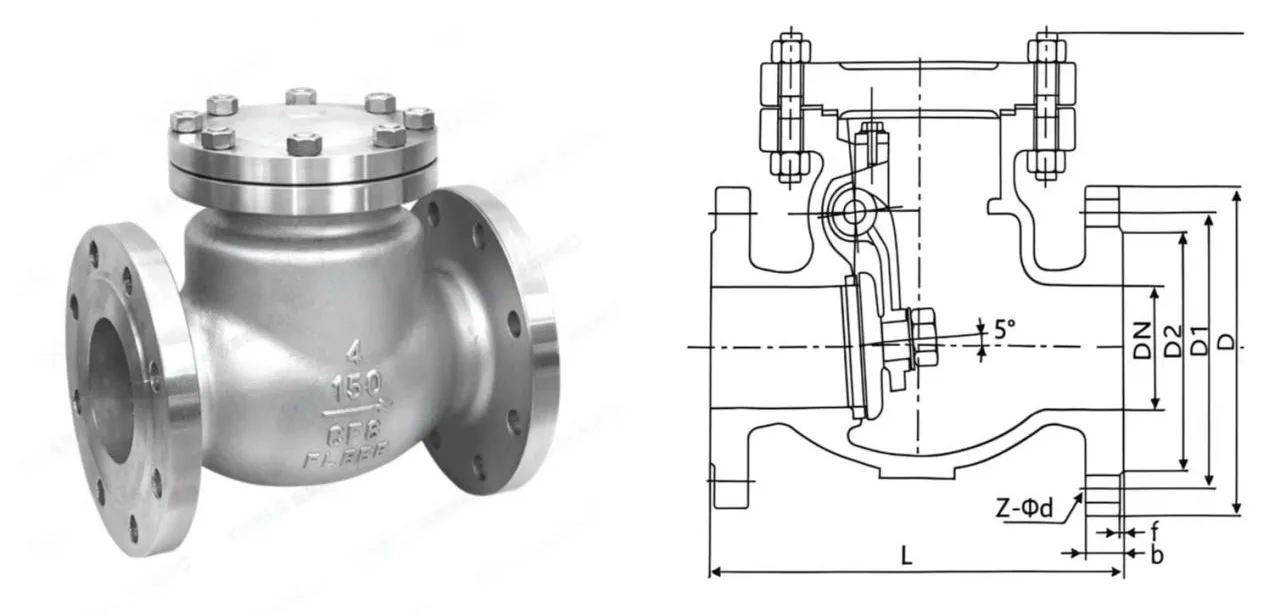

ANSI flänssvängbackventilen antar en exakt optimerad enkelsvängskivastruktur, bestående av en höghållfast ventilkropp, tätad motorhuv, lutande ventilsäte, svängskiva, transmissionsvippa och fullt inbyggd stiftaxel. Ventilskivan roterar mjukt för att öppna och stänga runt gångjärnsaxeln, med den övergripande designen som balanserar driftseffektivitet och säkerhetstillförlitlighet.

Viktiga prestandafördelar

Ultralågt flödesmotstånd och hög överföringseffektivitet

Genom att anta en rak flödeskanal och optimerad flödesfältslayout med lutande ventilsäte, minskar det kraftigt vätsketurbulens och lokal tryckförlust. Med minimalt motstånd under framåtgående medelflöde säkerställer den hög rörledningsöverföringseffektivitet och lägre energiförbrukning för långvarig drift.

Läckagesäker design och hög säkerhetsfaktor

Utrustad med en helt inbyggd axelstruktur, eliminerar den helt läckagepunkter orsakade av förlängda ventilskaft jämfört med traditionella externt gångjärnsförsedda ventiler. Den är väl lämpad för flyktiga, brandfarliga och explosiva medier som olja och ånga, vilket eliminerar säkerhets- och miljörisker med mediumläckage.

Flexibel installation och stark kompatibilitet

Stöder både horisontell och vertikal rörledningsinstallation utan anpassade monteringskrav, anpassad till komplexa industriella rörledningslayouter. Serien med full borrning täcker DN15 till DN800, med strukturellt förstärkt design för förhållanden med stor diameter. Den säkerställer smidig öppning och stängning utan att klämma, vilket ger överlägsen kompatibilitet jämfört med liknande ventiler.

Stabil tätning och snabb respons

Den helt bundna tätningsdesignen mellan skivan och ventilsätet bildar dubbel kompressionskraft via medeltryck och skivans egenvikt för nollläckageavstängning. Svängkonstruktionen ger snabb respons och skär av rörledningen omedelbart när ett återflöde inträffar för att helt blockera omvänd vätska.

Ingen extern drivenhet och låga driftskostnader

Helautomatisk öppning och stängning drivs av medelstor tryckskillnad och skivans egenvikt. Ingen extern ström, lufttillförsel eller kontrollsystem krävs, utan manuella ingrepp. Den strömlinjeformade strukturen säkerställer låg felfrekvens, vilket kraftigt minskar kostnaderna för installation på plats, driftsättning och långsiktigt underhåll.

Arbetsprincip

Öppning och stängning av ANSI flänssvängbackventiler drivs helt av rörledningens medeltrycksskillnad och skivans egenvikt, vilket inte kräver någon extern ström eller manuell drift. Arbetsprocessen är uppdelad i framåtöppning och avstängning bakåt:

Framåtöppning och smidig transport

När mediet strömmar framåt från inloppet och inloppstrycket överstiger utloppets mottryck, lyfter den framåtriktade vätskekraften ventilskivan. Skivan roterar runt den inbyggda stiftaxeln via vippan och separerar helt från ventilsätet för att öppna flödeskanalen. Media passerar obehindrat genom med minimala tryckförluster, utan att påverka den normala rörledningens överföringseffektivitet.

Automatisk avstängning och skydd mot återflöde

I händelse av pumpavstängning, uppströms tryckavlastning, plötsliga rörledningstryckändringar och andra arbetsförhållanden, kommer utloppsmottrycket snabbt att överstiga inloppstrycket. Den kombinerade kraften av omvänt medeltryck och skivans egenvikt driver skivan att rotera bakåt och trycka hårt mot ventilsätet, vilket omedelbart skär av flödeskanalen och blockerar tillbakaflödet. Den undviker i grunden materialkorskontaminering, processstörning, medelhög förorening och tryckobalans, och skyddar kärnan uppströmsutrustning såsom pumpar och kompressorer från omvända stötskador.

Applikationsscenarier och efterlevnadsstandarder

Med utmärkt anti-återflödesprestanda, bred anpassningsförmåga till arbetsförhållanden och långsiktig driftsäkerhet, används ANSI flänssvängbackventiler i stor utsträckning i industriella kärnvätskesystem:

● Petrokemiska produktionsenheter

● Långdistansledningar för olje- och gasöverföring

● Raffinerings- och kemiska bearbetningsenheter

● Industriell vattenrening och cirkulerande vattensystem

● Rörnät för ånguppvärmning och värmeenergiöverföring

Under ovanstående arbetsförhållanden löser ventilen effektivt problem med återflöde av rörledningar och eliminerar produktionsrisker inklusive materialblandning, processstörning, medelförorening och tryckobalans, och fungerar som en oumbärlig säkerhetsskyddskomponent för industriella rörledningssystem.

Efterlevnads- och kvalitetskontrollstandarder

Denna serie är designad och tillverkad i strikt enlighet med ANSI (American National Standards Institute) specifikationer. Flänsdimensioner överensstämmer med ANSI B16.5, ventildesign och tryck-temperaturklassificeringar överensstämmer med ANSI B16.34, och den uppfyller även relevanta API-industrikrav för olje- och gastillämpningar. Varje ventil genomgår strikt hydrostatisk hållfasthetstestning och tätningskontroll före leverans, vilket helt uppfyller industriella standarder och på platsdriftskraven för tuffa, långsiktiga industriella miljöer.

Vanliga frågor

F1: Vad är en ANSI flänsad svängbackventil? Vad är dess huvudsakliga funktion?

En ANSI flänsad svängbackventil är en envägsventil designad enligt amerikanska standarder. Den använder trycket från det strömmande mediet och gravitationen för att automatiskt öppna och stänga, vilket förhindrar återflöde i rörledningssystem.

Det används ofta för att skydda pumpar, utrustning och rörledningar genom att förhindra omvänt flöde, vattenslag, tryckförlust och medelförorening. Ventilskivan öppnar under framåtflöde och stänger automatiskt när flödet stannar eller backar.

F2: Vilka är fördelarna med en ANSI flänsad svängbackventil jämfört med andra backventiler?

ANSI flänsade svängbackventiler erbjuder flera fördelar, inklusive:

Fullflödesdesign:Stor flödeskapacitet med låg tryckförlust, lämplig för stora rörledningar och högflödesapplikationer.

Stark prestanda mot igensättning:Den stora ventilkammaren och breda skivrörelsen minskar risken för blockering från partiklar och föroreningar.

Lång livslängd:Enkel och hållbar struktur möjliggör stabil långtidsdrift.

Enkelt underhåll:Den flänsförsedda anslutningen och bultade huven möjliggör bekväm rengöring och byte av komponenter utan att ta bort rörledningen.

F3: Vilka tryck motsvarar Class150, Class300, Class600, Class900 och Class1500LB?

ANSI tryckklasser varierar med temperaturen. Ungefärliga referenstryck vid normal temperatur är:

Klass 150LB:Ca. 2,0 MPa

Klass 300LB:Ca. 5,0 MPa

Klass 600LB:Ca. 10,0 MPa

Klass 900LB:Ca. 15,0 MPa

Klass 1500LB:Ca. 25,0 MPa

För högtemperaturapplikationer bör det faktiska arbetstrycket kontrolleras enligt tryck-temperaturklasstabellen.

F4: Vilka typer av flänstätningsytor finns tillgängliga?

RF (upphöjt ansikte):Den vanligaste tätningsytan för Class150/Class300 vatten, olja och gasapplikationer.

RJ (Ring Joint Face):Lämplig för högtrycks- och högtemperaturapplikationer såsom ånga och petrokemiska system.

FF (platt ansikte):Används främst för lågtrycksrörledningar i gjutjärn och kommunala vattensystem.

F5: Vad är standardstorleksintervallet? Finns anpassade storlekar tillgängliga?

Standardstorleksintervallet är NPS 2 tum till NPS 24 tum. Stora storlekar från NPS 26 tum till NPS 48 tum kan anpassas efter projektets krav.

Våra ANSI flänsade svängbackventiler stöder internationella pipelinestandarder och kan anpassas för utländska projekt och industriella applikationer.
