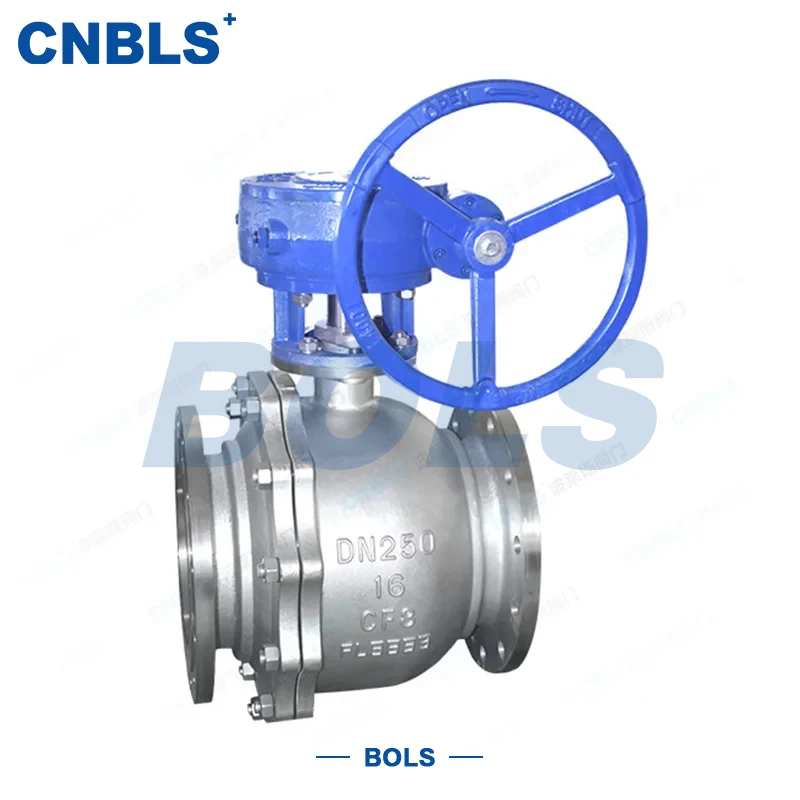

Flytande kulventiler med fläns i rostfritt stål

De flänsade flytande kulventilerna i rostfritt stål är en rörledningsavstängningsventil som använder en flytande kula som stängningselement. Under mediets tryck pressas kulan hårt mot nedströms ventilsätet för att uppnå tillförlitlig tätning. Full öppning eller stängning uppnås genom att vrida kulan 90 grader, med enkel manövrering och snabb respons.

Denna ventil har en enkel struktur och utmärkt tätningsprestanda. Den är lämplig för olika arbetsförhållanden som involverar media som vatten, ånga, oljeprodukter och frätande ämnen, och används ofta i industriella rörledningssystem inklusive petroleum, kemiteknik, elkraft, livsmedel och läkemedel.

Produktegenskaper

Material av högkvalitativt rostfritt stål

Nyckelkomponenter inklusive ventilhuset, kulan och ventilsätet är gjorda av 304/316 rostfritt stål, vilket erbjuder utmärkt korrosions- och slitstyrka för att säkerställa långsiktig driftsäkerhet.

Flänsanslutning för enkel installation

Genom att använda standardflänsanslutning möjliggör den bekväm installation och demontering och är kompatibel med rörledningssystem med olika diametrar och tryckklasser.

Diversifierade driftlägen

Stöder manuell (handratt), växellåda, elektrisk och pneumatisk aktivering. Det mest lämpliga driftläget kan väljas baserat på krav på automatisk styrning.

Utmärkt tätningsprestanda

Ventilsätet är tillverkat av mjukt tätningsmaterial som PTFE, PFA eller ETFE, med läckage som uppfyller API klass VI för att säkerställa säkerheten i rörledningssystem.

Brett tillämpningsområde

Ventilen har ett tillämpligt temperaturområde på -29~180 ℃, som täcker hög-, medium- och lågtrycksarbetsförhållanden från PN1.0 till PN42, och uppfyller kontrollkraven för olika flödeshastigheter och media.

Hög tillförlitlighet och lätt underhåll

Den flytande kulstrukturen realiserar självåtdragande tätning under medeltryck. Den har en kompakt struktur, kräver inget extra stöd och är lätt att underhålla, vilket gör den lämplig för långvarig drift.

Ansökningar

De rostfria flänsade flytande kulventilerna är lämpliga för olika industriella scenarier:

● Avstängning och flödeskontroll av petroleum- och naturgasledningar

● Transport av frätande medier såsom syror, alkalier och salter vid kemisk produktion

● Rörledningskontroll i vattenrening och ångsystem

● Transport av rena medier inom livsmedels- och läkemedelsindustrin

● Högtemperatur- och högtrycksrörledningar i elkraft- och termiska system

● Scenarier för vätsketransport och avstängning av pipeline

Modelltolkning

Ta modell Q41F-16P som ett exempel:

Design- och tillverkningsstandarder

● API 6D: En internationellt accepterad standard för konstruktion och tillverkning av kulventiler för petroleum- och naturgasindustrin.

● GB/T 12237: Kinas nationella standard, som fungerar som referens för ventildesign och tillverkning.

● ISO 5208: Standard för flänsdimensioner och tryckklasser, som säkerställer att ventilen matchar rörledningen.

● JB/T 308: Ventiltestmetoder och inspektionsregler, som säkerställer produktkvalitet och prestanda.

Tabell över tekniska parametrar

Komponentmaterial

● Ventilhus: WCB i gjutet stål eller rostfritt stål CF8/CF8M

● Kula: Material av rostfritt stål som matchar ventilhuset

● Ventilsäte: PTFE, PFA eller ETFE mjuk tätning

● Ventilskaft: Rostfritt stål med nitrerad ytbehandling

● Förpackning: Flexibel grafit eller PTFE

● Fästelement: Rostfritt stål eller galvaniserat kolstål

Urvalsnyckelpunkter

Arbetsvillkorsanalys

● Förtydliga mediumtyp, temperatur, viskositet och korrosivitet.

● Bestäm systemets maximala arbetstryck med en reserverad säkerhetsmarginal.

Parameterbekräftelse

● Välj den nominella diametern DN enligt flödeskraven.

● Bestäm det nominella trycket PN/klass baserat på systemdesign.

● Välj anslutningsmetod (fläns, svetsad eller gängad) enligt rörledningen.

● Välj driftläge (manuellt, elektriskt eller pneumatiskt) baserat på automationsbehov.

Materialval

● Ventilhus: Kolstål är lämpligt för allmänna arbetsförhållanden; rostfritt stål är lämpligt för korrosiva media.

● Tätningsmaterial: PTFE är lämplig för de flesta frätande medier; hårda metalltätningar kan väljas för media som innehåller hög temperatur, högt tryck eller partiklar.

Standard och certifiering

● Se till att ventilen överensstämmer med design- och tillverkningsstandarder.

● För internationella projekt kan API, ISO och andra certifieringar krävas.

Leverantörsutvärdering

● Välj leverantörer med gott rykte och rik erfarenhet och begär prover, tekniska parametrar och kvalitetssäkringscertifikat.
