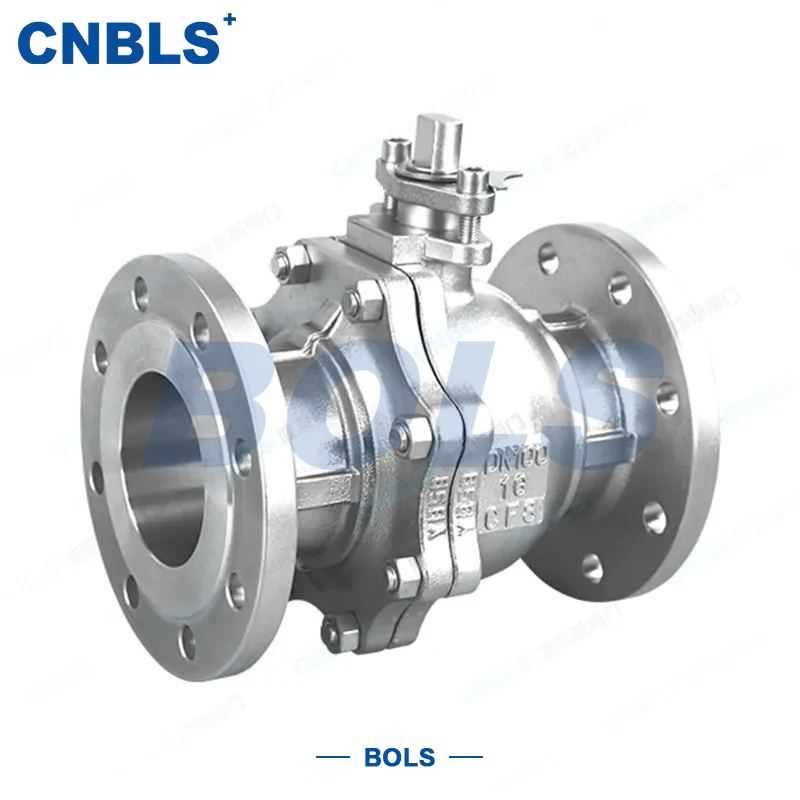

SE Flänskulventiler i rostfritt stål

GB Flänskulventiler i rostfritt stål är en roterande avstängnings- och reglerventil designad och tillverkad i strikt enlighet med kinesiska nationella standarder (GB). Tillverkad av helt rostfritt stål med en nationell standard flänsanslutning, den kan direkt anpassas till olika industriella rörsystem i Kina.

Ventilkärnan består av en ventilkropp/huv av rostfritt stål, kula i rostfritt stål, spindel, säte och valfria manuella/pneumatiska/elektriska ställdon. Alla komponenter överensstämmer med motsvarande nationella standarder, vilket säkerställer produktstabilitet och kompatibilitet.

Dess arbetsprincip är enkel och tydlig: skaftet driver kulan att rotera runt en vertikal axel.

● Vid 0° är kulhålet helt i linje med rörledningens flödesbana — ventilen är helt öppen, vilket tillåter jämnt mediumflöde.

● Efter att ha vridits 90° är hålet helt felinriktat med flödesvägen — ventilen är helt stängd, vilket tätt blockerar mediet.

● När den vrids mellan 0° och 90°, möjliggör den exakt flödesreglering.

Den integrerar både avstängnings- och regleringsfunktioner, lämpliga för olika industriella arbetsförhållanden.

Kärnproduktens funktioner

Överensstämmer med GB-standarder, stark anpassningsförmåga

Designad och tillverkad i enlighet med centrala nationella standarder inklusive GB/T 12237 och GB/T 12224.  Flänsförsedda anslutningar uppfyller GB/T 9113, vilket möjliggör direkt anslutning till vanliga GB-flänsade rörledningar utan modifiering, vilket säkerställer enkel och effektiv installation.

Konstruktion i helt rostfritt stål, utmärkt prestanda

Tillverkad av 304/316/316L rostfritt stål, med enastående korrosionsbeständighet, hög temperaturbeständighet och slitstyrka. Det kan tjäna korrosiva medier för en lång livslängd utan att rosta eller skadas.

Snabb drift, exakt reglering

90° roterande på-av-design:

● Manuell typ: på/av-tid ≤ 30s

● Pneumatisk typ: ≤ 5s

● Elektrisk typ: ≤ 10sBredt flödesregleringsområde med ett sänkningsförhållande på 100:1 för noggrann flödeskontroll.

Pålitlig tätning, läckagefri

Tillgänglig i mjukförseglade (PTFE/EPDM/PPL) och hårdförseglade (Stellite legeringar) versioner. Tätningsytorna är precisionsbearbetade och den bakre tätningsskaftstrukturen förhindrar effektivt externt läckage, vilket säkerställer rörledningssäkerhet.

Flexibel struktur, bred kompatibilitet

Stöder flytande boll och fasta bollstrukturer:

● Flytande boll: för medel- och lågtryck (PN16~PN40), små och medelstora diametrar — enkel struktur, kostnadseffektiv.

● Fast kula: för högt tryck (PN63 och högre), stora diametrar — lågt arbetsmoment, stabil tätning. Manuell, pneumatisk och elektrisk aktivering finns tillgängliga för olika installationsscenarier.

Kärnspecifikationer

Applikationsscenarier

Med utmärkt korrosionsbeständighet, hög temperaturbeständighet och GB-kompatibilitet används GB rostfria flänskulventiler i stor utsträckning inom olika inhemska industriområden som en nyckelkomponent för medelstor avstängning, reglering och avledning.

Typiska applikationer inkluderar:

● Petrokemisk industri: Råolja, raffinerad olja, kemiska råvaror, särskilt svavelhaltiga, klorhaltiga frätande medier.

● Kommunal vattenförsörjning och avlopp: Kranvatten, avloppsrening, klorhaltigt vatten.

● Finkemikalier, läkemedel och livsmedelsförädling: 316L version för hög renhet, frätande, hygieniska tillämpningar.

● Kraftindustri: Ånga, kylvatten under hög temperatur och medium/högt tryck.

● Andra områden: Naturgas, gasol, metallurgi, gruvdrift och andra korrosiva rörledningar.

Urvalsguide

Drift & Underhåll

Installationsanmärkningar

● Före installation: Kontrollera att modell, tryck, material, diameter, tätningstyp och flänsyta matchar rörledningen. Kontrollera om det finns sprickor, rost och jämn spindelrotation.

● Flänsinstallation: Följ GB 50235 och GB/T 9113. Använd matchande packningar. Dra åt bultarna diagonalt och jämnt för att undvika flänsdeformation eller läckage. Rengör tätningsytor före installation.

Driftsregler

● Öppna/stäng: Håll rotationen inom 0°–90° för att undvika skador. Justera flödet långsamt.

● Pneumatisk/elektrisk: Starta ställdon först för att säkerställa signalsynkronisering före drift.

Regelbundet underhåll

● Rutininspektion: Kontrollera att flänsar, motorhuv och spindeltätningar inte läcker; dra åt eller byt ut delar efter behov.

● Smörjning: Applicera rostfritt stålkompatibelt fett på spindelpackningar och lager. Rengör invändigt med jämna mellanrum; byt ut sliten kula/säte.

● Särskilda förhållanden: Använd korrosionsbeständiga material för sur service; brandsäkra hårdförseglade ventiler för brandfarliga områden; lågtemperaturtätningar och fett för kryogen service.

● För ventiler med lång tomgång: sätt i drift utan belastning, rengör skräp och utför ett enkelt tätningstest innan omstart.

Design & Tillverkningsstandarder

GB Flänskulventiler i rostfritt stål är designade, tillverkade och inspekterade i enlighet med:

● Ventildesign: GB/T 12224, GB/T 12237, GB/T 13927

● Struktur & fläns: GB/T 12221, GB/T 9113

● Material: GB/T 1220, GB/T 13401, GB/T 17491
