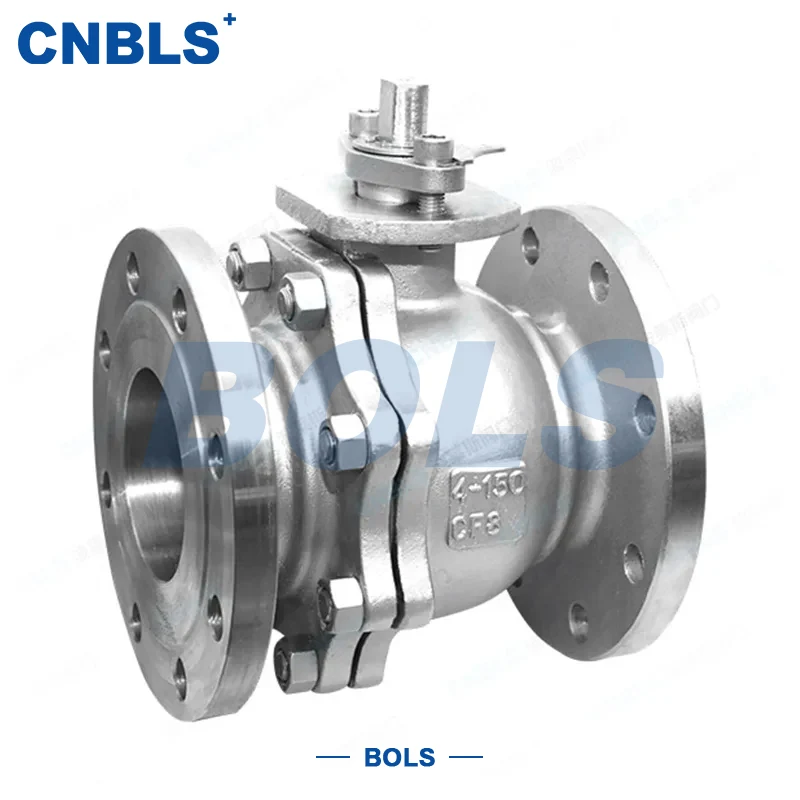

ANSI Flänskulventiler i rostfritt stål

ANSI flänskulventiler i rostfritt stål är en kvartsvarvs avstängningsventil designad och tillverkad i enlighet med ANSI/ASME-standarder. Med en hel kropp av rostfritt stål och ANSI-flänsanslutning, används den flitigt i internationella rörledningssystem.

Ventilen fungerar genom en 90° rotation av kulan för att uppnå snabb öppning, stängning och flödeskontroll. Dess huvudkomponenter inkluderar en kropp av rostfritt stål, kula, skaft, säten och valfria ställdon (manuella, pneumatiska eller elektriska). Tack vare den utmärkta korrosionsbeständigheten, temperaturbeständigheten och den mekaniska hållfastheten hos rostfritt stål, presterar ANSI rostfria flänskulventiler pålitligt under krävande och korrosiva driftsförhållanden.

Det används vanligtvis i olja och gas, petrokemi, kraftgenerering och allmänna industriella rörsystem.

Arbetsprincip

ANSI rostfria flänskulventiler fungerar genom att rotera kulan via skaftet:

Helt öppen: Kulhålet är i linje med rörledningen, vilket möjliggör ett jämnt flöde med lågt motstånd

Helt stängd: Kulan roterar 90° för att helt blockera flödet

Strypläge: Mellanlägen (0°–90°) tillåter begränsad flödesreglering

Denna enkla design med kvartsvarv ger ANSI rostfria flänskulventiler snabb drift, tät avstängning och minimalt tryckfall.

Nyckelfunktioner

Överensstämmelse med ANSI/API-standarder

Designad enligt API 608 och ANSI B16.34, vilket säkerställer tydliga tryck-temperaturklasser och enkel integrering i internationella projekt.

Hel konstruktion i rostfritt stål

Finns i F304, F316 och F316L material för att hantera frätande media som klorerat vatten, syror, alkalier och sur service.

Pålitlig flänsanslutning

ANSI B16.5 RF- eller RTJ-flänsar ger säker installation, enkelt underhåll och standardiserad rörledningskompatibilitet.

Valfria bollstrukturer

Klass 150 / 300: Typiskt flytande bolldesign

Klass 600 och högre: Typiskt tappmonterad kula för lägre vridmoment

Denna flexibilitet gör att ANSI rostfria flänskulventiler kan täcka ett brett tryckområde.

Flexibla sitsalternativ

Huvudsakliga tekniska specifikationer

Design- och teststandarder

För att säkerställa tillförlitlighet och spårbarhet uppfyller ANSI rostfria flänskulventiler:

Typiska applikationer

ANSI flänskulventiler i rostfritt stål används ofta i:

Olje- och petrokemiska anläggningar

Naturgasöverföring

Finkemisk bearbetning

Kraft- och ångsystem

Läkemedels- och livsmedelsledningar (med rätt material)

Frätande industriella rörledningar

Den ger tillförlitlig avstängningsprestanda i medel- till högtryckstjänster.

Riktlinjer för urval

För optimal prestanda, överväg följande:

① Tryckklassmatchning

Välj klass 150 / 300 / 600 enligt rörledningsdesigntryck och ANSI B16.34-klassificeringar.

② Materialkompatibilitet

③ Val av sätestyp

Ren service → Mjuk sits

Hög temperatur eller fasta ämnen → Metallsäte

④ Val av flänsläge

Standardtjänst → RF

Högt tryck eller högt tätningskrav → RTJ

Installations- och underhållstips

För att förlänga livslängden:

Montera flänsar enligt ANSI B16.5 med korsåtdragning

Verifiera modell och klassificering före installation

Arbeta strikt inom området 0°–90°

Kontrollera regelbundet spindelpackning och flänstätning

Applicera korrosionsbeständigt fett vid behov

Dränera ventilhålrummet före långa avstängningar

Korrekt underhåll hjälper till att säkerställa långtidsstabil drift av ANSI rostfria flänskulventiler.
