ANSI kulventil med fläns

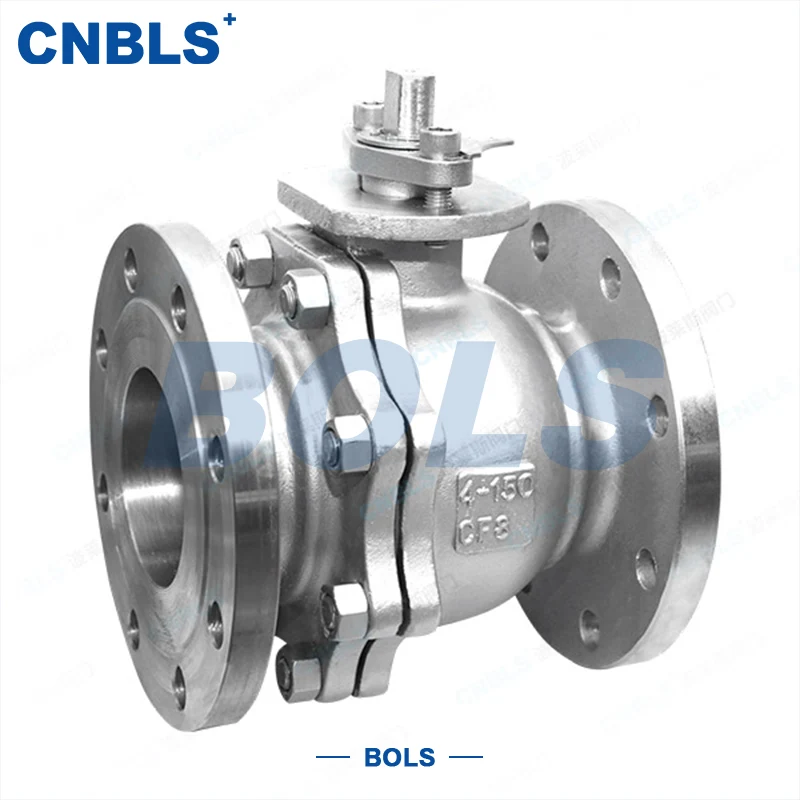

ANSI kulventil med fläns (märke: Bolaisi) är en industriell avstängningsventil med en flänsanslutning och en kula som öppnings- och stängningselement för kärnan. Den används huvudsakligen för snabb av/på-styrning och flödesriktningsväxling av vätskor i industriella rörledningar. Produkten finns i två huvudsakliga strukturella typer: flytande kulventil och tappmonterad kulventil. Olika material, tätningstyper och aktiveringslägen kan väljas flexibelt efter arbetsförhållanden, vilket gör den mycket lämplig för olika konventionella industriella rörledningstillämpningar.

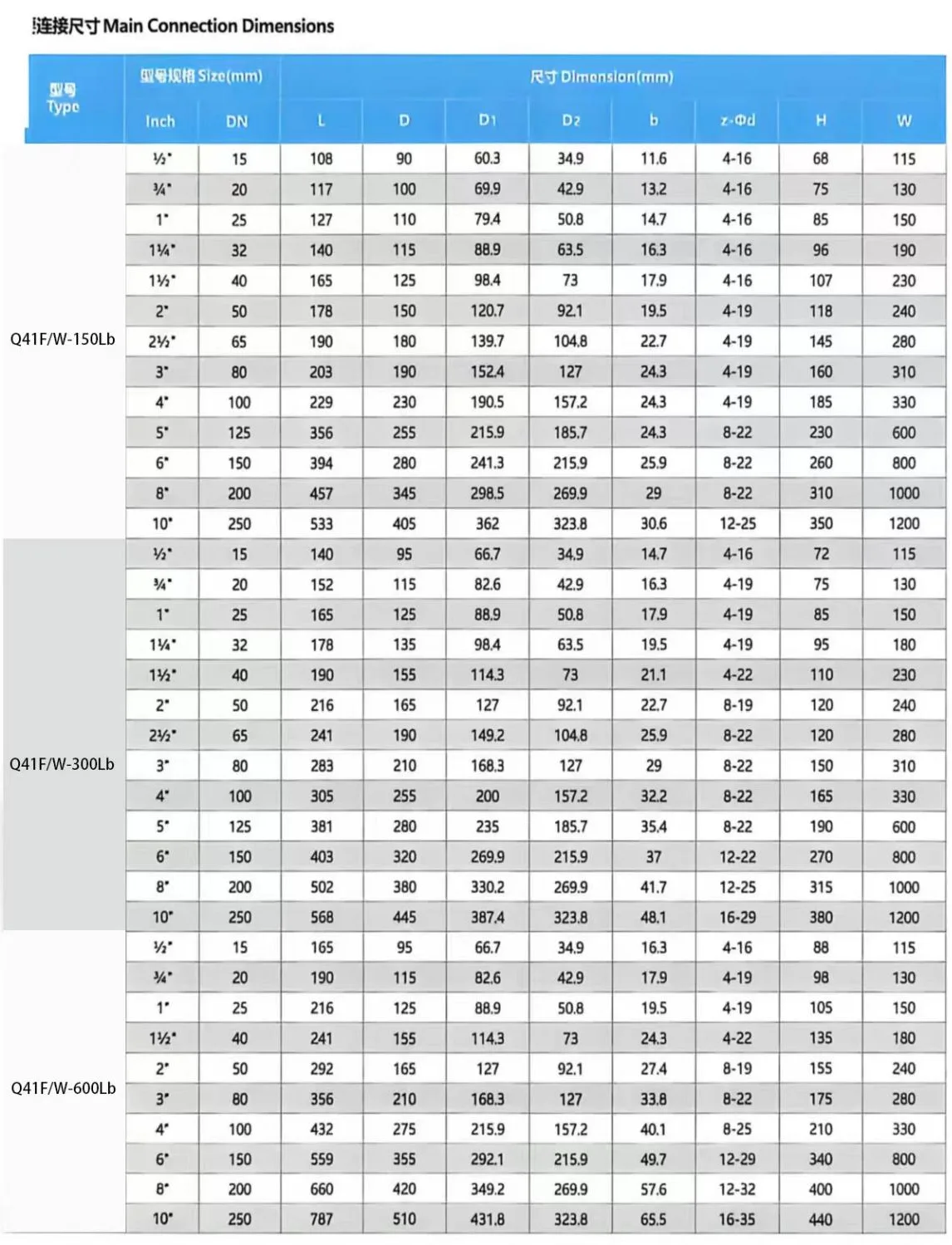

Kärntekniska parametrar

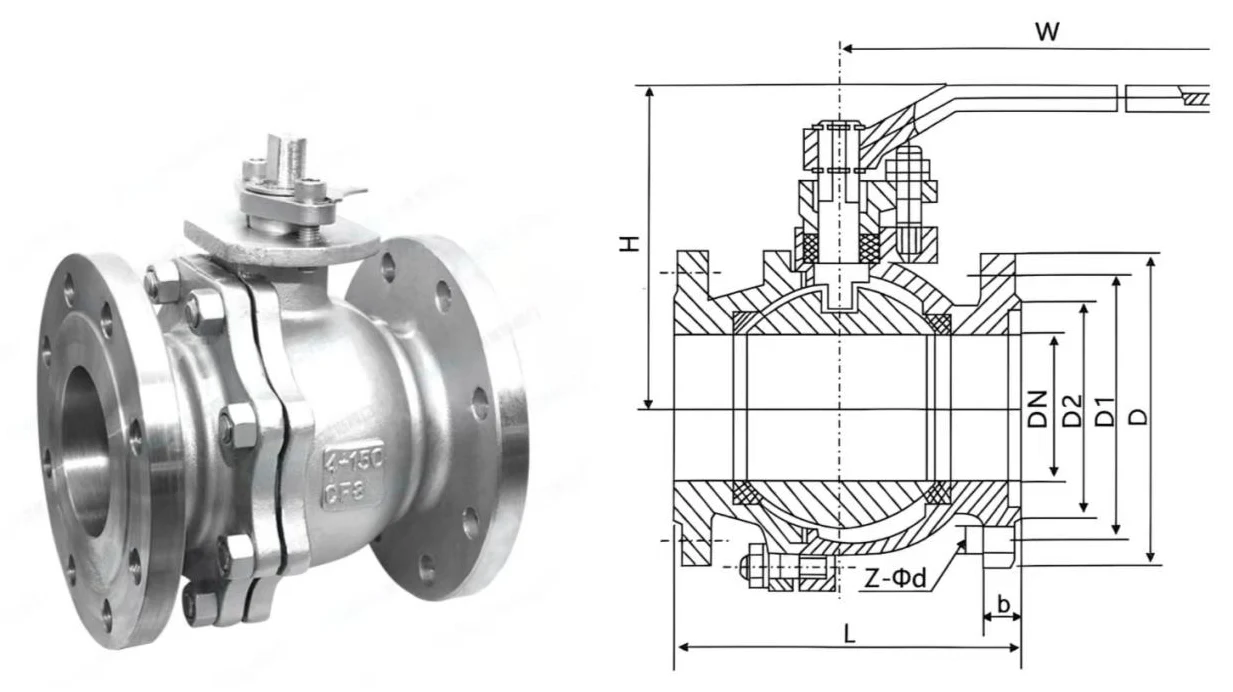

Strukturella kärnkomponenter

Produkten antar en modulär design och består av sex kärnmoduler, som kan anpassas flexibelt efter arbetsförhållanden:

● Ventilhus: Finns i strukturer i 2 delar, 3 delar och i ett stycke, vilket ger den huvudsakliga tryckbärande och installationsfundament för att möta olika underhålls- och installationskrav.

● Kulstängningselement: En roterande kula med ett koaxiellt genomgående hål, som fungerar som kärnkontrollkomponent för flödesreglering, vilket uppnår full öppning och stängning genom rotation.

● Tätningsenhet: Inkluderar mjuka tätningar (PTFE) och hårda tätningar som bildar inre tätningar med kulan; matchande packning säkerställer yttre tätning mellan spindeln och ventilhuset för att förhindra mediumläckage.

● Ventilspindel: Transmissionskomponenten som förbinder ställdonet och kulan och driver kulan att rotera 90° för öppning och stängning.

● Ställdon: Standardkonfigurationen är manuell spak; snäckväxel, pneumatiska och elektriska ställdon är tillval för olika automationsstyrningsbehov.

Arbetsprincip

Ventilen styr full öppning och stängning av rörledningen genom att vrida kulan 90° runt spindelaxeln:

● Helt öppen: Kulhålet är helt koaxiellt med rörledningens flödesbana, vilket tillåter obehindrad vätskepassage med extremt lågt flödesmotstånd.

● Helt stängd: Kulhålet är vinkelrätt mot rörledningens flödesbana, med kulan tätt inpassad i sätet för att helt blockera mediet och uppnå tillförlitlig tätning.

Två kärntätningsstrukturer finns tillgängliga för olika arbetsförhållanden:

● Flytande kulstruktur: Under medeltryck flyter kulan något för att trycka mot nedströmssätet, vilket uppnår självåtdragande tätning. Högre tryck ger mer stabil tätningsprestanda, lämplig för små till medelstora diametrar och medel-lågt tryck.

● Tappmonterad kulstruktur: Kulan stöds av övre och nedre tappar utan radiell förskjutning. Sätet har elastisk kompensation för att automatiskt passa kulan för tätning, med lågt arbetsmoment och långtidsstabil prestanda, lämplig för stora diametrar och högtrycksförhållanden.

Kärnproduktens funktioner

● Standardiserad flänsanslutning: Överensstämmer strikt med amerikanska standardflänsdimensioner, stöder RF, FF, MFM, TG, RJ och andra typer av flänsyta. Det möjliggör enkel installation och demontering, med hög utbytbarhet med rörledningar och utrustning av samma standard utan modifiering på plats.

● Effektiv och kontrollerbar drift: Endast en 90° rotation krävs för manuell full öppning och stängning, vilket möjliggör snabb drift lämplig för nödavstängning. Öppningsvinkeln kan justeras exakt för växling av flödesriktning.

● Optimerad flödesvägsdesign: Full hålstruktur skapar nästan ingen förlust av flödesmotstånd i helt öppet tillstånd, vilket minskar rörledningens energiförbrukning och anpassar sig till högviskösa medier och media som innehåller mindre partiklar.

● Modulär flexibel konfiguration: Ventilhus, tätningar och ställdon är modulärt utformade. Den ANSI-flänsade kulventilen kan anpassas med material, tätningstyper och aktiveringslägen baserat på tryck-, medium- och temperaturkrav på plats.

● Dubbelriktad flödeskompatibilitet: Enkelriktade eller dubbelriktade flödesstrukturer är valfria utan strikta inlopps-/utloppsbegränsningar, vilket förbättrar installations- och driftsflexibiliteten.

Produktens prestandafördelar

● Bred täckning för arbetsförhållanden: Nominell diameter från DN15 till DN200 och nominellt tryck från 150 LB till 600 LB täcker de flesta allmänna industriella rörledningstillämpningar.

● Hög korrosionsbeständighet: Flera kroppsmaterialalternativ inklusive kolstål, rostfritt stål 304, 316 och 316L motstår korrosion och erosion från vatten, olja, ånga, syror, alkalier och andra medier, vilket förlänger livslängden.

● Stabil och pålitlig tätning: Mjuk försegling ger nollläckage för rena media vid normala temperaturer; hård försegling tål höga temperaturer och nötning för ånga och partikelladdade media. Båda typerna säkerställer långtidsstabil tätning för att minimera inre och yttre läckage.

● Säker och arbetsbesparande drift: Optimerad spindel- och spakdesign minskar avsevärt manövermomentet för enkel manuell manövrering. Anti-utblåsningsskaft och antistatiska strukturer förhindrar statisk elektricitet från medelfriktion och stamutstötning, vilket uppfyller säkerhetskraven i högriskindustrier som petroleum och kemiteknik.

● Bekvämt underhåll: 2- och 3-delade karosskonstruktioner tillåter översyn och tätningsbyte utan demontering av rörledningen, vilket avsevärt minskar arbetsbelastningen och stilleståndstiden på plats.

Huvudapplikationsscenarier

Med stabil av- ​​och på-kontroll och bred anpassningsförmåga till media och arbetsförhållanden, används ANSI flänsade kulventil flitigt i rörledningssystem inom stora industrier:

● Olje- och gasindustrin: Medium avstängning och omkoppling av olje- och gasutvinning, långdistansrörledningar, uppsamlingsstationer och lagring och transport av raffinerad olja.

● Kemisk industri: Processkontroll av sura/alkaliska medier, organiska lösningsmedel, polymerer och tillsatser under hårda kemiska produktionsförhållanden.

● Power Industry: Pipeline på/av-kontroll i pannsystem, ångledningar, kylvattencirkulation och påfyllningsvattensystem för att säkerställa stabil drift av enheten.

● Pappers- och metallurgiindustri: Pipeline-kontroll för svartlut, metallurgisk slurry och vattencirkulationssystem, med slagtålig och slitstark struktur.

● Vattenbehandlingsindustrin: Pipeline öppning/stängning och flödesreglering i kommunal vattenförsörjning/avlopp, industriell avloppsvattenrening, återanvändning av återvunnet vatten och cirkulerande vattensystem.
