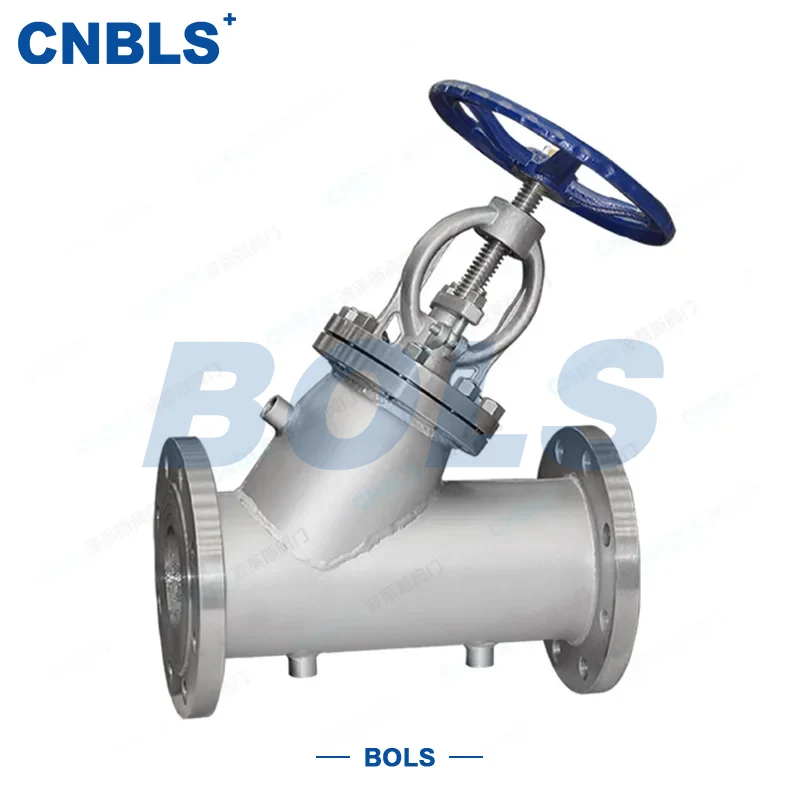

Termiska avstängningsventiler

Termiska avstängningsventiler är värmeisolerade klotventiler speciellt designade för media som tenderar att stelna, kristallisera eller kräver transport vid konstant temperatur. De har en huvudkropp i helt rostfritt stål och en integrerad värmeisoleringsmantelstruktur. Ventilen styr flödet och reglerar flödet genom att höja och sänka skivan via ventilskaftet.

Ånga, varmvatten eller andra uppvärmningsmedier kan cirkuleras i mantelområdet, eller stenull, glasull och andra isoleringsmaterial kan fyllas inuti, för att stabilisera mediumtemperaturen, förhindra stelning och kristallisering vid låg temperatur, överdriven värmeavledning vid hög temperatur och minska systemets energiförbrukning.

Termiska avstängningsventiler är helt tillverkade av rostfritt stål, med förstärkt tätningsdesign för både manteln och huvudventilen. De har utmärkt korrosionsbeständighet, hög temperaturbeständighet och pålitlig tätning, och tillverkas i strikt överensstämmelse med relevanta nationella och amerikanska standarder. De används i stor utsträckning inom petrokemi, livsmedelsförädling, läkemedel, uppvärmning, kolkemi och andra industrier, och fungerar som nyckelventiler för stabil leverans av råolja, sirap, asfalt, kemisk slurry och andra medier.

Kärnstruktur och funktioner

Huvudstruktur

● Kaross, motorhuv och isoleringsmantel är utformade i ett stycke i rostfritt stål.

● Rak flödespassage med lågt flödesmotstånd för jämn mediumtillförsel.

● Outside Screw & Yoke (OS&Y) struktur för tydlig öppen/stäng-indikation och enkelt underhåll.

Isoleringsstruktur

● Jackets typ: ånga/varmvattencirkulation för hög precision temperaturkontroll.

● Fyllnadstyp: stenull, glasull eller polyuretanfyllning för enkel installation.

Tätningsstruktur

● Hård metalltätning: hård legering, lämplig för hög temperatur och slitstark service.

● Mjuk PTFE-tätning: utmärkt täthet, lämplig för lågtemperatur och rena media.

Aktivering

Manuell, elektrisk och pneumatisk manövrering finns tillgängliga för att uppfylla kraven för drift på plats och automatisk fjärrstyrning.

Huvudsakliga tekniska parametrar

Grundläggande specifikationer

Anslutning & aktivering

● Anslutning: Flänsad (RF, MFM)

● Flänsstandard: GB/T 9113, ANSI/ASME B16.5

● Manövrering: Manuell (handratt), elektrisk (flervarv, explosionssäker), Pneumatisk (dubbel/enkelverkande)

Försegling & testning

Komponentmaterial

Design & Tillverkningsstandarder

● Ventildesign: GB/T 12235, API 602, ASME B16.34

● Ansikte mot ansikte: GB/T 12221

● Flänsmått: GB/T 9113, ANSI/ASME B16.5

● Tryck-temperaturklass: GB/T 12224

● Värmeisolering: GB/T 4272, HG/T 20570

● Materialstandarder: GB/T 1220, ASTM A182

● Installation: GB 50235, ASME B31.3

Riktlinjer för urval

Isoleringstyp efter medium

● Temperatur > 100℃: manteltyp med ånga/varmvattencirkulation

● Låg temperatur < 0℃ eller lätt att stelna vid rumstemperatur: fylld isolering

Material genom korrosivitet

● Allmänt medium: 304 rostfritt stål

● Klor, syra eller stark korrosion: 316L rostfritt stål

Täta efter temperatur

200 ℃ hög temperatur: hård metalltätning

● Låg temperatur / rent medium: PTFE mjuk tätning

Aktivering genom applikation

● Litet hål, manuell manövrering: handratt

● Fjärrkontroll & automation: elektriskt/pneumatiskt ställdon

Jacka tryck

Ångmanteltryck ≤ 1,6 MPa för att undvika tätningsskador.

Installation, drift & underhåll

Före installation

Kontrollera modell, tryck, material och isoleringstyp. Rengör föroreningar inuti kroppen, flänsar och mantelportar.

Under installationen

Installera i korrekt flödesriktning (lågt inlopp, högt utlopp). Se till att jackportarna är rätt orienterade. Dra åt flänsbultarna diagonalt och jämnt för att förhindra manteldeformation.

Innan uppstart

Utför hydro/pneumatiskt test på manteln för att säkerställa att det inte läcker innan värmemedium införs. Förvärm eller förkyla linjemediet för att undvika plötsliga temperaturförändringar.

Drift & Underhåll

Inspektera regelbundet manteltätning, isoleringseffekt och skaftpackning. Stäng av för reparation vid läckage. Avkalka cirkulationsjackor med jämna mellanrum. Kontrollera åldrandet av fylld isolering och byt ut vid behov.

Starta om efter långtidsförvaring

Kontrollera spindelrörelsen manuellt. Inspektera manteln och isoleringsstrukturen igen innan den tas i bruk.
