Rostfritt stål invändig gänga Tee Kulventiler

Bolaisi levererar konsekvent kvalitet och professionell tillverkning för industriella flödeskontrolllösningar. Vi levererar invändiga gängade T-kulventiler i rostfritt stål byggda enligt API 608- och ASME-standarder, med smidet rostfritt stål, 1000 WOG-tryckklassificering och pålitlig T/L-portkontroll. Som en erfaren tillverkare tillhandahåller vi avancerad gängad design, skräddarsydda alternativ för att anskaffa hela världen och stabila projekttätningar.

Skicka förfrågan

Produktbeskrivning

Rostfritt stål invändig gänga Tee Kulventilerger tillförlitlig flerportskontroll för rörledningar med medelhögt tryck. Med högt tryck, flexibel flödesväg, gängad installation och korrosionsbeständig kropp av rostfritt stål, förenklar de effektivt rörlayouten och minskar installations- och underhållskostnaderna. Som en multiportkulventil, de används ofta i flera industrier och fungerar som en pålitlig lösning för flödesblandning, avledning och avstängningsservice.

1000 WOG högtrycksklassning

Klassad till 1000 psi (≈6,9 MPa) för stabil prestanda vid vatten-, olja- och gasservice.

T-Type & L-Type Flerportskontroll

T-port för blandning och avledning, L-port för omkoppling och avstängning — en ventil, flera flödesvägar.

Invändig gängad installation

Standard NPT / BSPT / G-gängor — ingen svetsning krävs, verktygslätt och snabb att installera.

Smidd kropp i rostfritt stål

304 / 316 / 316L smidd konstruktion i ett eller två stycken för styrka och korrosionsbeständighet.

ANSI Klass VI Nollläckage

PTFE / PPL säten med höghållfasta tätningar ger pålitlig tät avstängning.

Flexibel aktivering

Manuellt handtag eller växellåda; elektriska och pneumatiska ställdon med ISO 5211-montering tillgängliga.

Produktdefinition

T-kulventiler med invändig gänga i rostfritt stål är en flerports flödeskontrollventil med 1000 WOG-klassificering, lämplig för vatten-olja-gas-service. Den använder en kula av T- eller L-typ för att realisera flödesblandning, avledning eller omkoppling med 90° rotation.

Med smidd kropp i ett eller två stycken och invändig gängad anslutning (NPT / BSPT / G), tillåter den verktygsljusinstallation utan svetsning. Tillverkad av 304 / 316 / 316L rostfritt stål, den har hög hållfasthet, korrosionsbeständighet och lång livslängd, mycket använd i petrokemiska, HVAC-, industri-, livsmedels- och farmaceutiska system. För flänsförsedda rörledningsanslutningar, se vårkulventil med fläns i rostfritt stål.

Tekniska parametrar

Parameterobjekt	Parametervärde
Tryckklass	1000 WOG (1000 psi ≈ 6,9 MPa); Skaltest: 1500 psi (≈10,3 MPa); Tätningstest: 1100 psi (≈7,6 MPa)
Nominell diameter	1/4" ~ 2" (DN8 ~ DN50); Huvudstorlekar: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40)
Kul typ	T-Type (3-vägs blandning / avledning), L-Type (2-vägs avledning / avstängning)
Kroppsstruktur och anslutning	Ett stycke / 2-delat smidet rostfritt stål; Invändig gängad (NPT / BSPT / G), ingen svetsning krävs
Kärnmaterial	Kropp / kula / skaft: 304 / 316 / 316L rostfritt stål; Säte: PTFE / PPL; Tätningar: höghållfast gummi / flexibel grafit
Tillämplig temperatur	PTFE-säte: -20℃ ~ 120℃; PPL-säte: -20℃ ~ 200℃
Tillämpligt media	Vatten, olja, naturgas, gasol, tryckluft, kemiska lösningsmedel, milda/starka frätande medier
Driftsmetod	Manuell (fjäril / fyrkantigt handtag / växellåda); Tillval: Elektrisk (På-Av / Modulerande), Pneumatisk (Singel / Dubbelverkande), ISO 5211 montering

Betydelse av 1000 WOG

1000 WOG är en universell tryck- och mediaklassificering inom ventilindustrin:

Vatten

Rent vatten, cirkulerande vatten, kranvatten, lätt frätande avloppsvatten.

Olja

Mineralolja, hydraulolja, smörjolja, diesel, bensin.

Gas

Naturgas, gasol, tryckluft, inert gas.

1000

Nominellt tryck

1000 psi arbetstryck (≈6,9 MPa) för rörledningar med medelhögt tryck.

T-Type vs L-Type Ball: Kärnskillnader

Jämförelseobjekt	T-typ boll	L-typ boll
Vägstruktur	T-formad 3-vägs, tre portar utbytbara	L-formad 2-vägs, två portar anslutna
Kärnfunktion	Blanda, avleda, konvergera	Omledning, avstängning
Tillämpliga scenarier	Mediumblandning, hydraulisk distribution, flerkanalssystem	Flödesomkoppling, kretsavstängning
Tätningsprestanda	ANSI klass VI	ANSI klass VI (stabilare)
Användningstabu	Undvik 3-vägs full öppning vid hög tryckskillnad	Absolut ingen 3-vägsanslutning

Materialvalsguide

304 rostfritt stål

För allmänt vatten, olja och gas; -20℃~120℃; vanligaste applikationerna.

316 rostfritt stål

För milt frätande media och kloridhaltiga vätskor; bättre gropmotstånd.

316L rostfritt stål

För stark frätande, sur, alkali och kloridgas; utmärkt svetsbarhet och korrosionsbeständighet.

Matchande säte

PTFE: bra tätning, allmän temperatur. PPL: hög temperatur upp till 200 ℃.

Kärnfunktioner

Högtrycksklassad

1000 WOG (6,9 MPa), stabil för högtrycksservice.

Flerportskontroll

T/L-kulor för blandning, avledning och växling.

Enkel installation

Standard NPT / BSPT / G-gängor, ingen svetsning krävs.

Premium material

Smidd kropp i rostfritt stål med utmärkt korrosionsbeständighet.

Pålitlig tätning

ANSI klass VI noll läckageprestanda.

Flexibel drift

Manuell / elektrisk / pneumatisk, ISO 5211 monterad.

Brett temperaturområde

-20℃ ~ 200℃ beroende på sätesmaterial.

Installation & Underhåll

Installationspunkter

Bekräfta kultyp (T/L), storlek, tryck, gänga och material.
Rengör gängor och ventilhålighet före installation.
Använd PTFE-tejp eller gängtätningsmedel; dra åt ordentligt.
Reservera tillräckligt med arbetsutrymme för handtaget.
Utför trycktest enligt 1000 WOG-standard före användning.

Underhållspunkter

Regelbunden inspektion för läckage, korrosion och funktion.
Rengör och applicera rostskydd för yttre delar.
Byt ut säten och tätningar om läckage uppstår.
För elektriska/pneumatiska ställdon: kontrollera motor, lufttillförsel och gränslägesbrytare.
Reparera inte under tryck.

Typiska tillämpningsscenarier

Petrokemisk:mediumblandning, avledning och växling.
Industriell tillverkning:hydraulsystem och kylkretsar.
Kommunal VVS:vattenblandning och distribution.
Livsmedel och läkemedel:sanitär vätskekontroll (316L).
Gas och energi:byte av naturgas / gasolledning.

Varför välja Bolaisi-ventiler

Verifierat kvalitetssystem

Certifierad tillGB/T 19001-2016 / ISO 9001:2015internationellt kvalitetsledningssystem.

Egen smide och bearbetning

Full processkontroll från råmaterial till färdig ventil i vår egen Wenzhou-fabrik.

100 % trycktestad

Varje tee-kulventil är skaltestad och tätningstestad enligt 1000 WOG-krav före leverans.

Ingenjörsstöd

Vårt tekniska team hjälper dig att välja T-typ eller L-typ, sitsmaterial, gängstandard och aktivering.

Komplett produktsortiment

Vi levererar ocksåinvändiga kulventiler av rostfritt stål, elektriska kulventiler i rostfritt stålochtrevägs kulventiler med flänsar.

OEM & ODM tillgängliga

Anpassade storlekar, material, trådtyper, aktivering och namnskyltar stöds.

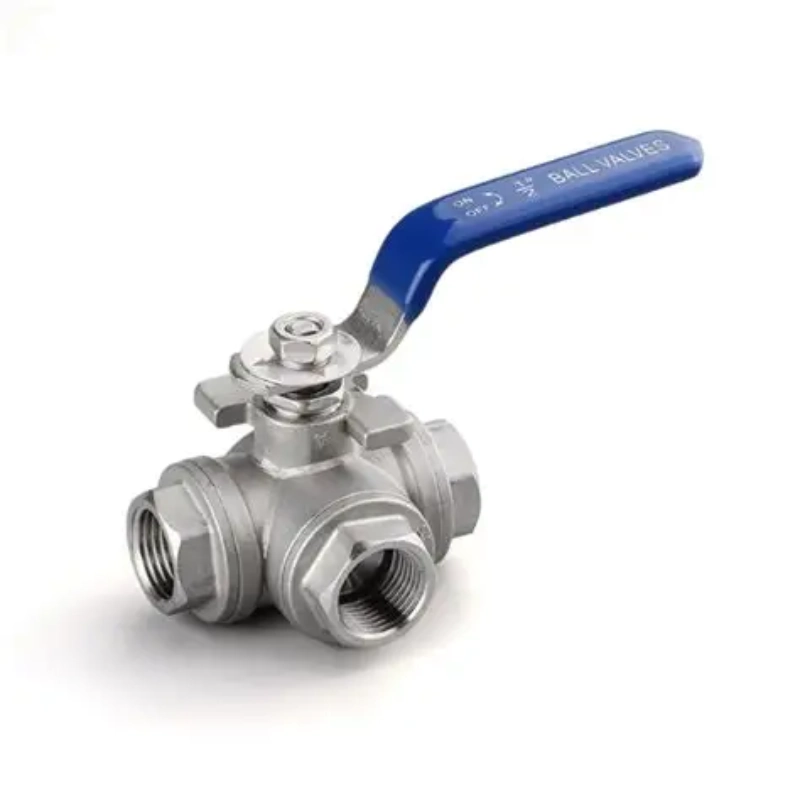

Produktbild

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — Rostfritt stål med invändig gänga Tee Kulventiler — 1000 WOG, T-Type / L-Type, DN8–DN50, NPT / BSPT / G-gängade.

Vanliga frågor

Vad är skillnaden mellan en trevägskulventil av T-typ och en L-typ?

En boll av T-typ har en T-formad passage som förbinder tre portar omväxlande, vilket gör den idealisk för att blanda, avleda och konvergera flöden. En kula av L-typ har en L-formad passage som förbinder endast två portar åt gången, vilket gör den lämplig för flödesomkoppling och avstängning. Välj T-typ för blandningsdrift och L-typ för avledning eller isolering av kretsar.

Vad betyder 1000 WOG på en kulventil?

1000 WOG betyder att ventilen är klassad för 1000 psi (≈6,9 MPa) arbetstryck vid vatten, olja och gas. Det är en vanlig industriklassificering för gängade kulventiler i rostfritt stål och indikerar lämplighet för rörledningar med medelhögt tryck som hanterar vatten, olja, naturgas, gasol och tryckluft.

Vilka storlekar och gängstandarder finns tillgängliga?

Vi tillverkar invändiga T-kulventiler i rostfritt stål från 1/4" till 2" (DN8 till DN50), med huvudstorlekar 1/2", 3/4", 1" och 1-1/2". Standardgängalternativ inkluderar NPT, BSPT och G (BSPP). Anpassade gängstandarder finns tillgängliga på begäran.

Kan dessa ventiler automatiseras med elektriska eller pneumatiska ställdon?

Ja. Alla modeller har en ISO 5211 monteringsdyna för direkt ställdonmontering. Elektriska (på-av eller modulerande) och pneumatiska (enkel- eller dubbelverkande) ställdon finns som tillval, vilket gör dem lämpliga för automatiserade processtyrningssystem. Se vårelektriska kulventiler i rostfritt stålför referens.

Vad är den maximala arbetstemperaturen?

Med PTFE-säten hanterar ventilen -20℃ till 120℃. Med PPL-säten sträcker sig räckvidden till -20℃ till 200℃. För högre temperaturkrav, vänligenkontakta ossför en lämplig alternativ design.

Erbjuder du OEM / ODM-tillverkning?

Ja. Som en direkt fabrik stödjer vi anpassade karossmaterial, T/L-kulkonfiguration, gängstandarder, aktivering, handtagstyp och kundmärke. Skicka din ritning eller specifikation så lämnar vi offert.

Behöver du en snabb offert för T-kulventiler i rostfritt stål?

Skicka oss din storlek, gängstandard, T- eller L-porttyp, medium och arbetstryck - våra ingenjörer kommer att svara med en teknisk lösning inom 24 timmar.
