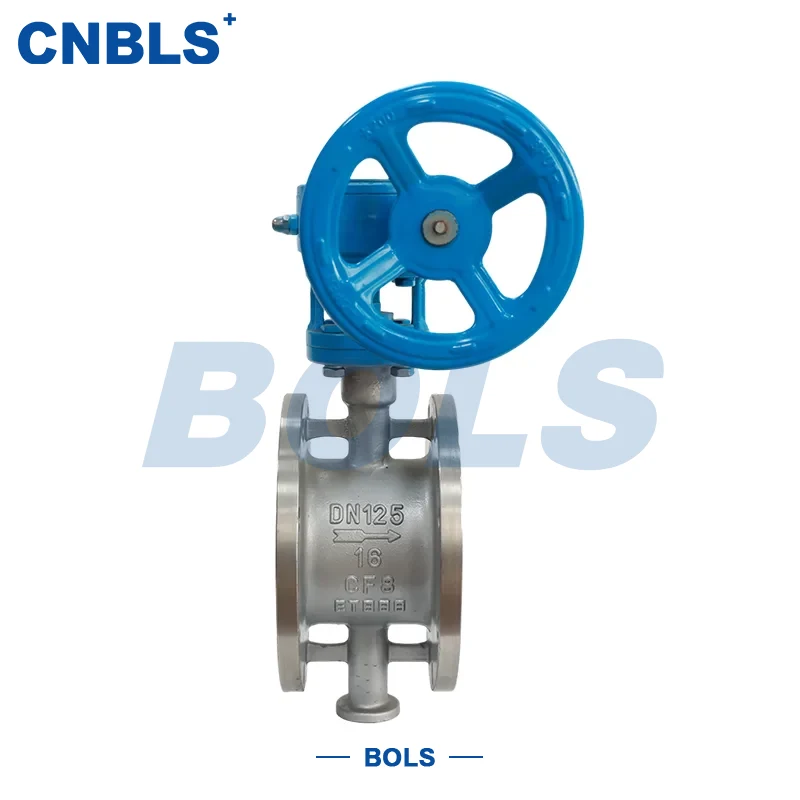

Teleskopiska metalltätade fjärilsventiler i rostfritt stål

Den teleskopiska metalltätade vridspjällsventilen i rostfritt stål SD343H är en medelstor till stor rörledningskontrollventil som integrerar en trippelförskjuten struktur, hårdtätning av metall, axiell teleskopisk kompensation och snäckväxel. Hela ventilkroppen är tillverkad av material av rostfritt stål (304/316/304L/316L/2205 duplex rostfritt stål, etc.), vilket gör den lämplig för högtemperatur-, högtrycks- och mycket korrosiva mediummiljöer.

Drivs av en snäckväxelmekanism för att rotera ventilskaftet, driver ventilen skivan till fullständig öppning, stängning eller reglering, vilket uppnår tillförlitlig avstängning och flödeskontroll av media. Ventilkroppen integrerar en inbyggd teleskopisk kompensationsstruktur, som kan absorbera axiell förskjutning orsakad av temperaturskillnader i rörledningar utan behov av ytterligare expansionsfogar, vilket effektivt minskar risken för systemspänningskoncentration.

Med sin stabila strukturella design och pålitliga metalltätningsprestanda, används de rostfria teleskopiska metalltätade vridspjällsventilerna ofta i industriella rörledningssystem med komplexa arbetsförhållanden, frekventa temperaturvariationer eller långa rörledningslängder.

Beskrivning av struktur och arbetsprincip

1. Trippel-offset strukturdesign

Ventilen antar den beprövade trippelförskjutna fjärilsventilstrukturen i SD343-serien. Genom design med trippelförskjutning kan skivan snabbt frigöras från ventilsätet vid det inledande öppningssteget och uppnå linjär kompression först vid den sista stängningsfasen, vilket ger följande fördelar:

● Låg friktion vid öppning och stängning

● Minimalt slitage på tätningsytan

● Stabilt öppnings-/stängningsmoment och lång livslängd

Denna struktur är särskilt lämplig för hårdförsegling av metall, och bibehåller tillförlitlig tätningsprestanda även under förhållanden med hög temperatur och högt tryck.

2. Metall hårdtätningssystem

Både ventilsätet och skivtätningsytorna är precisionsbearbetade och slipade av metallmaterial, tillgängliga i två alternativ: kroppstätning i rostfritt stål eller stellite 6-överliggande svetsstruktur. Den har:

● Motstånd mot höga temperaturer och tryckstötar

● Utmärkt erosions- och nötningsbeständighet mot partikelhaltiga medier

● Lämplighet för frekventa öppnings- och stängningsoperationer

Den hårda metallkonstruktionen säkerställer att ventilen bibehåller stabil tätningsprestanda i högtemperaturånga, rökgas och partikelinnehållande media.

3. Teleskopisk kompensationsstruktur

Ventilen är utrustad med en inbyggd axiell teleskopmekanism som fritt kan expandera och dra ihop sig inom ett visst område för att kompensera för förskjutning orsakad av termisk expansion och sammandragning av rörledningar:

● Expansions-/kontraktionsområdet varierar med nominell diameter

● Minskar effektivt flänsanslutningsspänningen

● Förbättrar den övergripande systemsäkerheten

Denna design är särskilt kritisk för värmeledningsnät, långdistanstransmissionsrörledningar och system med betydande temperaturfluktuationer.

4. Snäckdrevsmekanism

Ventilen levereras som standard med en snäckväxel, parad med ett handratt för drift, och erbjuder följande egenskaper:

● Stort utväxlingsförhållande för enkel öppning och stängning

● Stöder exakt flödesreglering

● Överlägsen självlåsande prestanda för stabil drift

I tillämpningar med stor diameter eller högt tryck kan snäckväxeln effektivt minska driftsbelastningen och förbättra driftsäkerheten på plats.

Viktiga produktegenskaper

● Struktur i helt rostfritt stål för stabil korrosionsbeständighet

● Trippelförskjuten design säkerställer lågt öppnings-/stängningsmoment och minimalt slitage

● Hård tätning av metall passar högtemperatur- och högtrycksmedia

● Inbyggd teleskopisk kompensationsfunktion i ventilkroppen minskar rörledningsspänningen

● Flänsanslutning möjliggör bekväm installation och underhåll

● Snäckväxeldrift ger smidig och pålitlig drift

De teleskopiska metalltätade vridspjällventilerna i rostfritt stål balanserar tätningstillförlitlighet och strukturell stabilitet under komplexa arbetsförhållanden, vilket gör den idealisk för långsiktiga kontinuerliga driftsystem.

Typiska applikationer

Tekniska parametrar

Materialkonfigurationsbeskrivning

Urval och användningsrekommendationer

När du väljer teleskopiska metalltätade vridspjällsventiler i rostfritt stål, fokusera på följande nyckelfaktorer:

1. Medium egenskaper: Välj motsvarande rostfria stål och tätningsmaterial baserat på medelhög korrosivitet och partikelinnehåll.

2. Tryck & temperatur: Matcha designtrycket och reservera tillräckliga säkerhetsmarginaler.

3. Rörledningsförskjutning: Se till att ventilens teleskopiska kompensationsområde överstiger den faktiska axiella förskjutningen av rörledningen.

4. Flänsstandarder: Verifiera överensstämmelse med på plats rörledningsflänsstandarder.

5. Driftsmetod: För applikationer med stor diameter eller högt tryck, prioritera snäckväxelmekanismer med höga utväxlingsförhållanden.

Sammanfattning

Genom att integrera tätningsprestanda, förskjutningskompensation och driftsstabilitet i en enda ventilenhet, minskar denna produktserie antalet systemtillbehör och förbättrar rörledningssystemens övergripande tillförlitlighet.

I industriella scenarier som involverar medelhögt tryck, höga temperaturer och betydande rörledningsförskjutning, bibehåller de rostfria teleskopiska metalltätade fjärilsventilerna stabil långtidsdrift, sänker underhållsfrekvensen och är väl lämpad för långvarig användning och storskalig användning i tekniska projekt.
