Snäckväxel Drivflänstyp Metall hårdtätning vridspjällsventiler

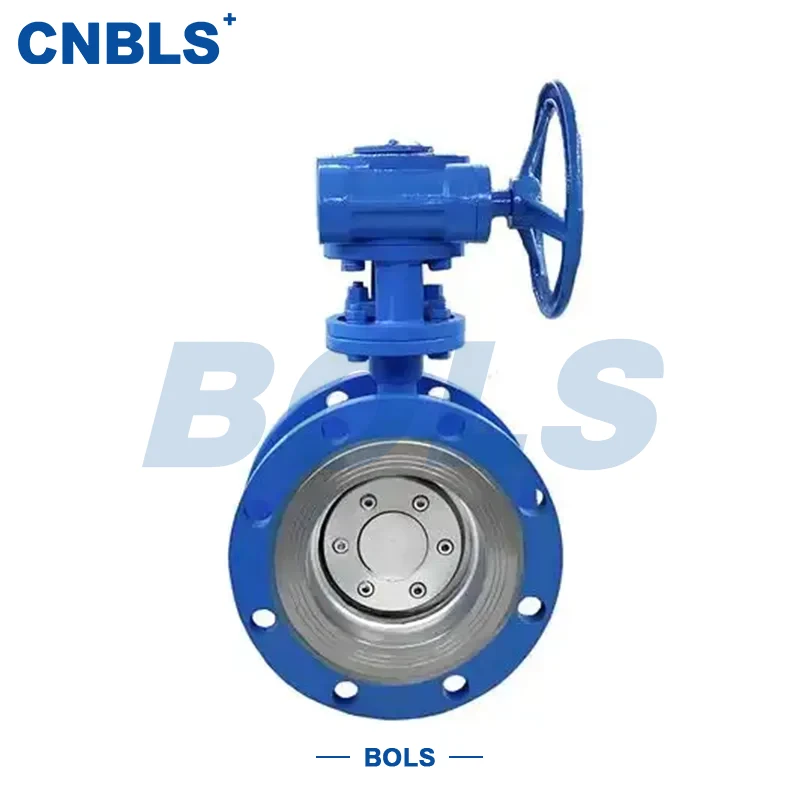

Den rostfria D343H snäckväxelmanövrerade flänstyp metall hårdtätande fjärilsventilen är en industriell kvalitet fjärilsventil utvecklad för hög temperatur, högt tryck och komplexa media förhållanden. Med en design med trippelförskjutning, flänsanslutning och snäckväxelställdon uppnår den tillförlitlig tätning samtidigt som den bibehåller lågt arbetsvridmoment och stabil strypprestanda.

Som en snäckväxel med flänstyp av hårdtätade fjärilsventiler av metall, är dess tryckinnehållande komponenter huvudsakligen gjorda av rostfritt stål, kombinerat med en hårdförseglad metallstruktur. Detta säkerställer stabil tätningsprestanda och strukturell styrka även under långvarig drift vid hög temperatur, partikelerosion och frekvent cykling, vilket gör den lämplig för industriella system med höga krav på säkerhet och hållbarhet.

Strukturell design och arbetsprincip

Trippeloffset design

Ventilen har axiella, radiella och vinkelförskjutningar, vilket gör att skivan snabbt kan lossa från sätet under drift. Detta undviker glidfriktion mellan metalltätningsytor, vilket avsevärt minskar slitaget och förlänger livslängden. Vid det sista stängningsskedet skapar den excentriska geometrin pålitlig metall-till-metall-kompression för stabil tätning.

Snäckväxelmanövrering

Snäckdrevet ger ett stort reduktionsförhållande, vilket avsevärt sänker det manuella manövreringsvridmomentet - speciellt lämplig för applikationer med stor diameter och högtrycksskillnad. Den erbjuder också självlåsande förmåga, förhindrar omkastning av ventilläge under systemtryckfluktuationer och förbättrar driftsäkerheten. För applikationer för flödeskontroll möjliggör snäckväxeln jämn och exakt justering.

Flänsanslutning

Ventilens båda ändar har flänsanslutningar som är kompatibla med GB/T 9113 eller ANSI B16.5. Detta säkerställer hög anslutningshållfasthet, tillförlitlig tätning och enkel installation, borttagning och underhåll, vilket gör den idealisk för långvarig drift i fasta rörsystem.

Viktiga produktegenskaper

Den tryckinnehållande strukturen i helt rostfritt stål ger utmärkt korrosionsbeständighet och hög temperaturhållfasthet

Hård försegling av metall, lämplig för media med hög temperatur, högt tryck och partiklar

Snäckväxeldrift säkerställer smidig drift, idealisk för tillämpningar med stor diameter och högt vridmoment

Trippelförskjuten struktur minskar slitage och förlänger tätningens livslängd

Standardiserad flänsanslutning erbjuder stark systemkompatibilitet

Denna snäckväxeldrivna flänstyp metall hårdtätade fjärilsventiler visar tydliga fördelar i tillförlitlighet, underhållsbarhet och långsiktiga driftskostnader.

Typiska applikationer

I dessa krävande miljöer ger snäckväxelns flänstyp metall hårdtätade vridspjällsventiler långsiktigt stabil prestanda och hjälper till att minska oplanerade stillestånd.

Tekniska kärnparametrar (sammanfattning)

Urval och användningsrekommendationer

Under valet bör faktorer som mediaegenskaper, systemtryck, driftstemperatur och cyklingsfrekvens noggrant utvärderas. För slipande eller partikelbelastade media rekommenderas Stellite-svetsade tätningspar. För mycket korrosiva miljöer är 316L eller duplexa rostfria material att föredra.

Korrekt val och standardiserat underhåll kommer avsevärt att förbättra driftsstabiliteten och livslängden för snäckväxelns drivflänstyp av hårdtätade fjärilsventiler av metall.

Slutsats

Den rostfria D343H snäckväxelmanövrerade flänstyp metall hårdtätande fjärilsventilen är byggd på mogen strukturell design, stabil materialkonfiguration och pålitlig aktivering. Dess omfattande prestanda i säkerhet, hållbarhet och anpassningsförmåga gör den till en vanlig lösning för högtemperatur- och högtrycksfjärilsventilapplikationer.
