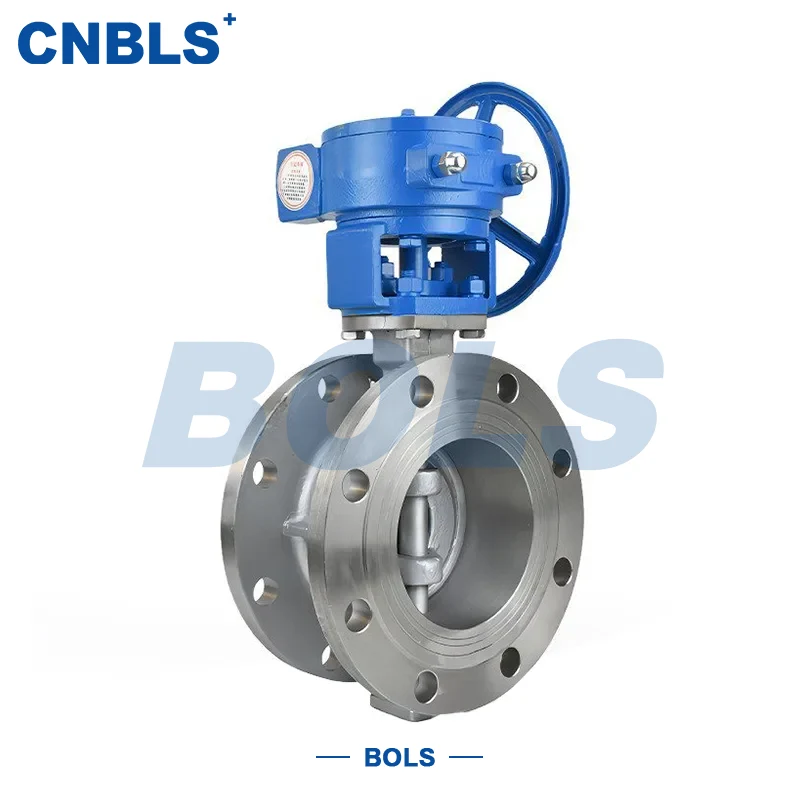

Rostfritt stål handtag Wafer-Typ metall hårtätande fjärilsventiler

Den rostfria D73H handtagsmanövrerade wafer-typ metall hårdförseglade fjärilsventilen är en industriell fjärilsventil huvudsakligen konstruerad av rostfritt stål och har en dubbel offset design. Den integrerar ett direktdrivet handtag, anslutning av wafertyp och hårdförseglingsstruktur i metall, vilket gör den lämplig för applikationer med medelhögt lågt tryck, hög temperatur och milt korrosiva.

Genom att vrida handtaget manuellt roterar ventilskaftet och skivan synkront för att uppnå tillförlitlig avstängning och grundläggande flödesreglering. Kroppens design av wafertyp resulterar i en mer kompakt profil, vilket minskar installationsutrymmet samtidigt som den strukturella styrkan bibehålls.

Inom industrier som petrokemikalier, kraftsystem, metallurgi, vattenbehandling och livsmedelsförädling, används det rostfria stålhandtaget wafer-typ metall hårdtätade fjärilsventiler vanligtvis i rörsystem som kräver en kombination av korrosionsbeständighet, temperaturbeständighet och enkel installation. Den är särskilt väl lämpad för applikationer med begränsat utrymme och måttliga driftsfrekvenser.

Strukturella egenskaper och arbetsprincip

1.Hård tätningsstruktur i metall med dubbel offset

Ventilen har en dubbelförskjuten design, vilket gör att skivan snabbt kan lossa från sätet under öppning och stängning, vilket avsevärt minskar friktion och slitage. Metall-till-metall-tätningen bibehåller stabil prestanda även under hög temperatur, högt tryck eller i media som innehåller spårpartiklar, och undviker åldrande och felproblem som är förknippade med mjuka tätningar i högtemperaturmiljöer.

2.Direct Handle Drive

Handtaget är fast anslutet till skaftet, vilket ger en enkel struktur med en kort överföringsväg och minimal energiförlust. För små till medelstora ventiler möjliggör detta snabb öppning/stängning och tillförlitlig positionering, vilket möter de praktiska behoven av manuell fältdrift.

3. Anslutning av wafer-typ

Ventilhuset kläms fast mellan två rörflänsar med genomgående bultar, vilket eliminerar behovet av oberoende flänsar. Denna design minskar systemvikten och installationskostnaderna, samtidigt som den underlättar enkel demontering och underhåll. Den är särskilt användbar i rörställ med begränsat utrymme eller utrustningsområden.

Tekniska parametrar

• Nominell diameter: DN 50 – DN 600 (NPS 2" – 24")

• Tryckklass: PN 10 / 16 / 25, klass 150 / 300

• Anslutning: Wafer-typ (GB/T 9113 / ANSI B16.5)

• Drift: Direkt handtagsdrift

• Temperaturområde: -46℃ ～ 550℃

• Tätningstyp: hård metalltätning (klass V)

• Struktur: Dubbel offset

• Standarder: GB/T 12238, API 609, ANSI B16.34

Materialkonfiguration

Kroppen, skivan, skaftet och sätet kan alla väljas från olika rostfria stålsorter för att passa specifika media och driftsförhållanden.

• Kropp: CF8 / CF8M / CF3 / CF3M

• Skiva: Solid rostfritt stål eller rostfritt stål med Stellite-överdrag

• Skaft: A182 F304 / F316 / F304L / F316L

• Säte: Tätningsyta av rostfritt stål eller Stellite metall

Denna konfiguration säkerställer att vridspjällsventilerna med hårdförsegling av metall av rostfritt stål handtag av wafertyp bibehåller en lång livslängd i högtemperaturånga, frätande vätskor och milt nötande media.

Ansökningar

Ventilen är lämplig för följande typiska applikationer:

• Olje- och ångledningar för hög temperatur i petrokemiska anläggningar

• Pannsystem och hjälpledningar inom kraftindustrin

• Högtemperatur rökgas- och kylvattensystem inom metallurgi

• Industriella och kommunala vattenreningsledningar

• Bearbetning av mat och dryck där materialrenhet krävs

I dessa scenarier ger det rostfria stålhandtaget wafer-typ metall hårdförseglade fjärilsventiler strukturell styrka, tätning tillförlitlighet, enkelt underhåll och övergripande system kostnadseffektivitet.

Urval och användningsrekommendationer

När du väljer en ventil är viktiga överväganden bland annat mediakorrosivitet, driftstemperatur och rörledningstryckklassificering för att säkerställa korrekt matchning av material och tätningsstruktur. För applikationer med stor diameter eller högt tryck, verifiera att handtagets vridmoment uppfyller fältkraven. Under installationen, se till att flänsen är inriktad och att bultarna dras jämnt åt för att fullt ut utnyttja tätningsfördelarna med wafer-typdesignen.

Underhåll och driftsäkerhet

Regelbunden inspektion av skruvtäthet, spindelpackning och slitage på tätningsytan förlänger effektivt ventilens livslängd. Den hårdförseglade metallstrukturen möjliggör lappning på plats och komponentbyte, vilket minskar långsiktiga driftskostnader och förbättrar tillförlitligheten under kontinuerliga driftsförhållanden.
