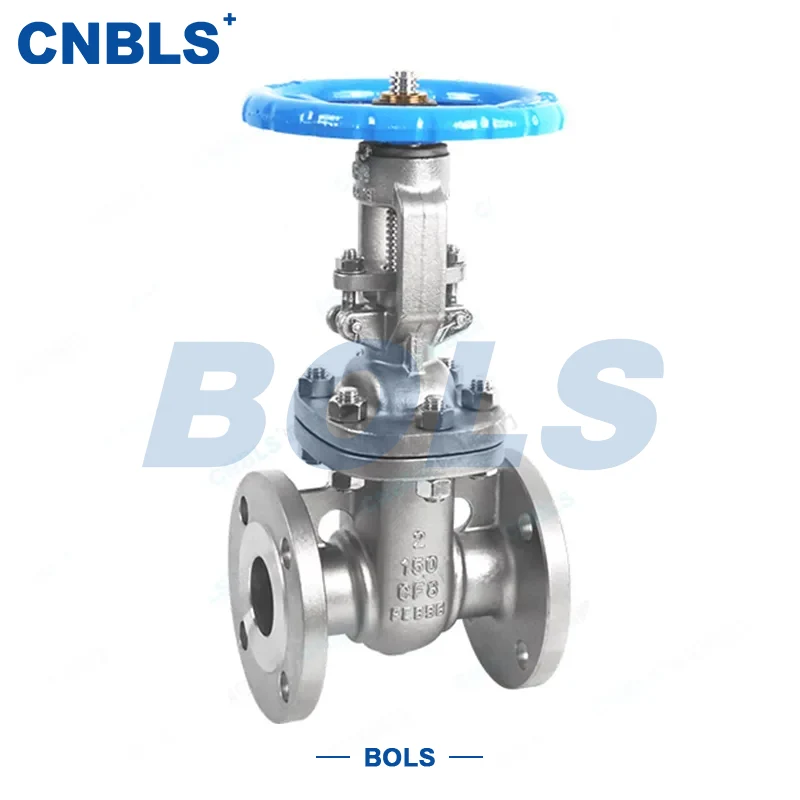

Amerikansk standard i rostfritt stål grindventiler

Definition

Z41H rostfritt stål American Standard Gate Valve är en manuell avstängningsventil designad i strikt enlighet med API 600 och andra amerikanska standarder. Den antar flänsanslutning, utvändig skruv och ok, enkelkilskivstruktur och hård metalltätningsdesign. Drivs av ett handratt rör sig grindskivan vertikalt till flödesriktningen för att noggrant styra till- och frånslag av rörledningsmedia.

Ventilhuset är tillverkat av 304 eller 316 rostfritt stål, helt kompatibel med amerikanska standardtryckklasser och flänsdimensioner. Med tillförlitlig tätning och stabil struktur används den i stor utsträckning i medel- och högtrycksarbetsförhållanden i petroleum-, kemi-, kraft- och andra industrier, speciellt lämplig för transport av system av vatten, ånga, olja och medellätta korrosiva medier.

Med standardiserad design och utmärkt kompatibilitet kan American Standard Stainless Steel Gate-ventiler anslutas direkt till amerikanska standardrörledningar utan ytterligare modifieringar, vilket kraftigt minskar installations- och underhållskostnaderna.

Kärntekniska parametrar

Modelltolkning

Innebörden av varje bokstav och siffra i modell Z41H är tydlig för köpare att snabbt identifiera specifikationer:

● Z: Grindventil, definierad som huvudventiltyp för styrning av rörledning till och från, lämplig för amerikanska standardförhållanden.

● 4: Flänsansluten anslutning, överensstämmer med ASME B16.5 / ASME B16.47, med fast anslutning.

● 1: Utvändig skruv & ok, Single Wedge Disc, smidig drift, lätt att observera status och underhålla.

● H: Sätesyta belagd med hårdlegering, framhäver slitstyrka, erosionsbeständighet och pålitlig tätning.

Kärnattribut

● Struktur: Utvändig skruv och ok, styv kilskiva, stabil struktur, smidigt lyft utan att klämma.

● Anslutning: American Standard flänsanslutning (ASME B16.5 / ASME B16.47), RF och RTJ tillgängliga.

● Tätning: Hård metalltätning med hård legering, noll läckage, uppfyller API 600.

● Aktivering: Manuell (standard), elektrisk eller pneumatisk (tillval) för automation.

● Material: 304 / 316 rostfritt stål, utmärkt korrosionsbeständighet.

● Tryck: Klass 150 / 300 / 600 / 900 för medel- och högtrycksservice.

● Storlek: NPS ½"–NPS 36" (DN15–DN900), standardområde DN15–DN600.

Komponentmaterial

● Ventilhus/huv: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) rostfritt stål.

● Tätningsyta: Rostfritt stål med Stellite-överdrag, slitstarkt och högtemperaturbeständigt.

● Ventilstam: 304/316 rostfritt stål, kyld och nitrerad för hög hållfasthet.

● Skiva: Rostfritt stålsubstrat med hårdlegering, seg och slitstark.

● Glandpackning: Flexibel grafit + PTFE, hög temperatur och korrosionsbeständig.

● Handratt: Kolstål med beläggning; rostfritt stål tillgängligt för korrosiv service.

Design & Tillverkningsstandarder

● Grindventildesign: API 600

● Ansikte mot ansikte: ASME B16.10

● Flänsmått: ASME B16.5, ASME B16.47

● Tryck-temperaturklass: ASME B16.34

● Inspektion och test: API 598

Urval & installationspunkter

Urvalspunkter

● Välj 316 för starkt korrosivt/kloridmedium, 304 för allmän korrosion.

● Matcha tryckklass exakt; kontrollera väggtjockleken för klass 300 och högre.

● Manual för små/lågfrekventa pipelines; elektrisk / pneumatisk för automation.

● Använd ASME standardstorlekar för direkt matchning med amerikanska rörledningar.

Installationspunkter

● Reservera tillräckligt med utrymme för spindellyftning och handrattsmanövrering.

● Dra åt flänsbultarna symmetriskt och jämnt enligt ASME-specifikationerna.

● Genomför skal- och tätningstester före installation.

● Rengör föroreningar, svetsslagg och olja i rörledningen före installation.

Sammanfattning av produktfördelar

Z41H American Standard Rostfritt stål grindventiler tillverkas strikt i enlighet med API 600 och andra amerikanska standarder, designade för medel- och högtryckstillämpningar inom petroleum-, kemi-, kraft- och andra industrier.

Med högkvalitativt rostfritt stål och metallhård tätningsstruktur ger ventilerna pålitlig tätning, enkel användning och lång livslängd. De är helt kompatibla med amerikanska standardtryckklasser och flänsar, vilket möjliggör direkt rörledningsanslutning utan modifiering.

Med kompletta specifikationer, flexibel aktivering och valfria material löser de effektivt smärtpunkter som dålig kompatibilitet, otillräcklig tätning och kort livslängd. Det är en pålitlig lösning för on-off-styrning i amerikanska standardrörledningssystem.
