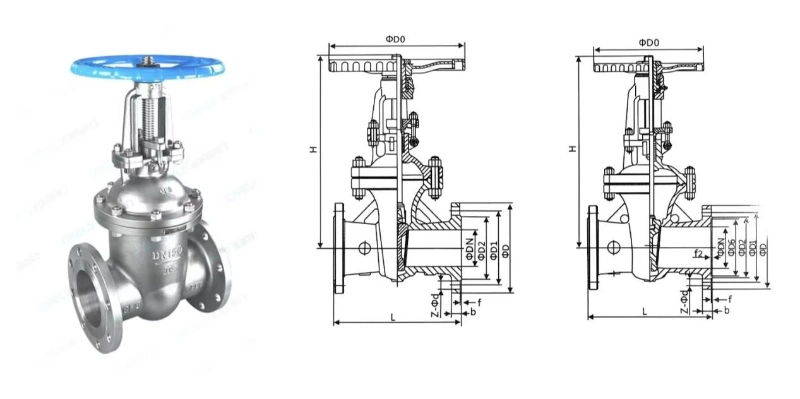

Flänsad grindventil

Testning med media som vatten, olja och ånga bekräftar extremt lågt flödesmotstånd och tätningsprestanda utan läckage med stela grindar; de flänsade grindventilerna stöder olika aktiveringsmetoder, inklusive manuella, snäckväxel, pneumatiska och elektriska drivningar. Som en professionell ventilleverantör följer Bolaisi strikt kvalitetskontrollstandarder genom hela gjutnings-, bearbetnings- och trycktestningsprocesserna, och uppfyller kraven för fullständig avstängning i rörledningar med stor diameter över sektorer som kommunal vattenförsörjning, fjärrvärme, petrokemi, kraftproduktion, metallurgi och gasdistribution.

Detaljerad introduktion

Bolaisi är specialiserat på forskning och utveckling och tillverkning av industriella vätskeavstängningsventiler, med en produktionsbas för ventiler i rostfritt stål i Wenzhou, Zhejiang. Som en pålitlig leverantör av vätskerörsystem har företaget etablerat ett omfattande kvalitetskontrollsystem med sluten slinga. Detta omfattar allt från feldetektering på råstålmaterial, ventilkroppsgjutning och värmebehandling, precisionsslipning och packningsmontering till tvåstegstestning (hydrostatisk och pneumatisk) av den färdiga produkten. Innan de lämnar fabriken genomgår varje slussventil simulerad testning för prestanda vid hög/låg temperatur och tryckhållbarhet. Med år av djup expertis inom tillverkning av grindventiler fokuserar varumärket på produkter som kännetecknas av lågt flödesmotstånd, noll läckage och lång livslängd; all data om tryckklasser, tätningsförmåga och prestanda vid hög temperatur härrör från långsiktiga, verkliga pipelinetester, vilket säkerställer ärliga och korrekta specifikationer. Produktritning

Produktspecifikationer

1. Märke/modell: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Kroppsmaterial: WCB gjutstål / 304 eller 316 rostfritt stål (hög temperatur och korrosionsbeständig)

3. Nominell diameter: DN15–DN1200

4. Tätningstyp: PTFE mjuk tätning eller hård metall-mot-metall tätning

5. Tryckklass: PN10/PN16/PN25/PN40/PN64

6. Flödesriktning: Dubbelriktat flöde; kilgrind ger dubbelriktad tätning

7. Anslutningstyp: GB standardfläns eller ANSI standardfläns

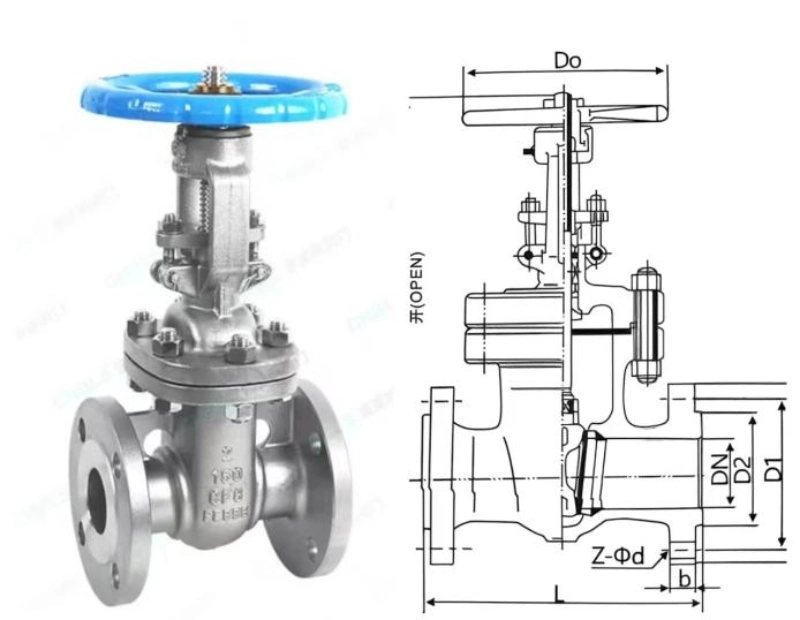

8. Ventilstruktur: Kil-typ dubbel-skiva rak-genom slussventil

9. Tillämpliga medier: Rent vatten, olja, naturgas, högtemperaturånga, milt frätande vätskor

10. Driftstemperatur: Mjuk tätning≤150°C; hård metalltätning≤425°C

11. Aktiveringsmetod: Standard manuell drift; snäckväxel, pneumatiska eller elektriska ställdon finns som tillval

12. Öppnings-/Stängningsprincip: Spindeln lyfter grinden för full öppning; sänker porten för fullständig avstängning av rörledningen; ingen gasförlust

Applikationsscenarier

Industrisektorn: Petroleum, kemisk bearbetning, kraftproduktion, metallurgi och naturgasöverföring; används för flödeskontroll (på/av) av ånga, olja, syror/alkalier, bränslegas, etc.

Kommunalt och civilt: Stadsvattenförsörjning, avloppsrening och VVS-system; används för att stänga av vatten- eller ångflödet.

Särskilda driftsförhållanden: Högtemperatur-/högtrycksrörledningar, media som innehåller partiklar, starkt korrosiva medier, långdistanstransmissionsrörledningar, etc.

Urvalsguide Nominell diameter

Standardstorlekar: DN15–DN600; anpassade storlekar tillgängliga för DN700–DN1200.

Nominellt tryck

Vanligast: PN10, PN16, PN25, PN40; Högtrycksapplikationer: PN64. Använd inte lågtrycksventiler för högtrycksapplikationer.

Fläns Standard

Allmän ånga, vattenrening, standardprojekt→ RF (upphöjt ansikte)

Högtrycksförhindrande packning→ FM (kvinnligt/manligt ansikte)

Giftiga eller farliga kemiska medier→ TG (Tongue and Groove Face)

Hög temperatur/tryck, överhettad ånga, värmeöverföringsolja→ RJ (Ring Joint Face)

Ventilhusmaterial

WCB (kod C) t.ex. Z41H-25C

Temperaturområde: -29°C till 425°C

Media: mättad ånga, värmeöverföringsolja, cirkulerande vatten, diesel, smörjolja, icke-frätande oljor

CF8 304 rostfritt stål (kod P) t.ex. Z41W-16P

Temperatur: -20°C till 425°C

Medier: Svagt surt avloppsvatten, livsmedelsgodkända medier, kranvatten, milt frätande kemiska vätskor

CF3M 316L rostfritt stål (kod RL) t.ex. Z41W-16RL

Temperatur: -20°C till 425°C

Medier: Kloridhaltiga medier, havsvatten, svag syra/alkalikemiska råmaterial; överlägsen korrosionsbeständighet jämfört med 304

Typ av tätning

Z41H (Cr13 metall-till-metall hård tätning)

Tätningsyta: Cr13 rostfritt stålöverdrag; temperaturmotstånd≤425°C

Lämplig för: Ånga, oljor och rena media fria från stora partiklar

Bästa kostnad-prestanda-förhållande; föredraget val för standard värmetekniska projekt. Z41Y (hårdbeläggning av stellitlegering)

Överlägsen slitstyrka, hög temperaturbeständighet och erosionsbeständighet; tål temperaturer upp till 550 grader°C.

Rekommenderade applikationer: Överhettad ånga, värmeöverföringsolja, media som innehåller damm eller kolpartiklar och rörledningar som kräver frekvent öppning/stängning.

Z41Y är det föredragna valet för pulver och granulat, eftersom tätningsytan är mycket motståndskraftig mot slitage.

Z41W (Integrerad tätningsyta bearbetad direkt från ventilhuset)

Själva ventilhusets material fungerar som tätningsyta (används vanligtvis för 304/316 rostfria stålventiler).

Lämplig endast för rena, frätande media fria från hårda partiklar; rekommenderas inte för media som innehåller silt eller damm, eftersom dessa lätt kan repa tätningsytan.

Aktiveringsmetoder

DN40–DN200: Manuell handratt (standardkonfiguration).

DN250 och större: Konisk växeldrift rekommenderas för att minska manövermomentet och underlätta öppning/stängning.

För automatisk fjärrstyrning: Elektriska eller pneumatiska ställdon kan installeras.

Försäljningsservice | Professionell konsultation & riskfritt urval

Gratis professionell urvalstjänst: Vi matchar noggrant ventilmodeller baserat på kundens rörledningsmedia, temperatur, tryck, driftsförhållanden, flänsstandarder och applikationsscenarier, vilket eliminerar projektrisker orsakade av felaktig modell, material eller tätningsstrukturval.

Exakt offert och lösningsplanering: Vi beräknar kostnader en-till-en enligt kundparametrar, kvantiteter och anpassningskrav, ger detaljerade offerter och optimala lösningar—erbjuder transparent, rimlig prissättning utan godtyckliga markeringar eller skärande material.

Tillhandahållande av tekniska data och kvalifikationsdokument: Vi ger gratis tillgång till produktritningar, dimensionella specifikationer, materialdetaljer, tryck-/temperaturklasser, fabrikskvalifikationer och verkstadsmöjligheter, vilket underlättar projektinitiering, godkännandeinlämning och anbudsregistrering.

Gratis provinspektion, fabriksbesök och videoinspektioner: Vi stödjer provrecensioner, videorundturer online i produktionslinjer och verkstadsbilder i realtid, så att kunderna kan inspektera hela produktionen, trycktestning och kvalitetskontroll på plats.

Försäljningsservice | End-to-end-spårning, strikt kvalitets- och schemakontroll

Beställningsdetaljverifiering: Dubbelkontroll av modell, material, tryckklassificering, standarder, anslutningstyp, förpackningskrav och leveransdatum för att eliminera fel, utelämnanden eller parameteravvikelser.

Produktionsspårning och uppdateringar: Foto- och videouppdateringar i realtid under hela processen—som omfattar schemaläggning, bearbetning, ventilmontering, tätningsjustering och slutlig trycktestning—hålla kunderna informerade om produktionsutvecklingen hela tiden.

Omfattande kvalitetskontroll och individuell trycktestning: Varje ventil genomgår 1,5x hydrostatisk testning och lågtryckslufttätningstest innan de lämnar fabriken; endast nollläckage, felfria enheter lagras, vilket säkerställer strikt efterlevnad av acceptansstandarder.

Standardiserad exportförpackning: Användning av rostskyddsbehandlingar, slagtåliga förpackningar och massiva träpallar eller exportklassade trälådor för att förhindra rost, skador eller deformation under sjöfrakt och logistik.

Komplett dokumentationspaket: Samtidigt tillhandahållande av kontrakt, fakturor, packlistor, kvalitetskontrollrapporter, trycktestrapporter, materialcertifikat och tullklareringsdokument. All data korsverifieras för konsekvens, vilket underlättar kundavstämning, redovisning, tullklarering, skatterabatter och projektacceptans.

Leverans i tid: Etablerad produktionsplanering säkerställer stabil leverans för både stora volymer och anpassade beställningar; scheman hålls strikt utan godtyckliga förseningar.

Service efter försäljning | Snabb respons, bekymmersfri garanti

Långtidsgaranti: Äkta fabrikstillverkade ventiler kommer med en formell garanti; kostnadsfri reparation, utbyte och teknisk support tillhandahålls inom garantiperioden för problem som inte orsakats av mänskliga fel eller operativt missbruk.

24-timmars snabb respons: Omedelbar konsultation, svar och lösning för installationsfrågor, driftsfel eller problem med programkompatibilitet—inga förseningar eller buck-passering.

Installationsvägledning och teknisk support: Kostnadsfria råd om installationsmetoder, försiktighetsåtgärder vid användning och underhållsprocedurer för att säkerställa korrekt funktion (t.ex. strikt förbud mot strypning av slussventiler, förklaringar av högtemperaturlämplighet för hårt förseglade ventiler, etc.).

Korrekt hantering av efterförsäljningsproblem: Omedelbar verifiering, utbyte eller korrigering i händelse av fraktskador, produktdefekter eller kompatibilitetsproblem, vilket säkerställer ett smidigt godkännande av kundprojekt och exportorder. Omfattande eftermarknadsstöd för exporthandel: Vi hjälper utländska kunder med tullklareringsförfrågningar, inlämning av dokument och koordinering av destinationshamnar för att säkerställa ett smidigt genomförande av internationella beställningar.

Varför välja Bolaisi GB-Standard Gate Valves?

Letar du efter en GB-standard avstängningsventil som har ett stort hål, lågt flödesmotstånd, högtemperaturmotstånd och automationskompatibilitet? Välj Bolaisi Z41-serien grindventil. Dessa ventiler är byggda med mogna rostfria gjutprocesser och validerade genom omfattande pipelinetester under olika driftsförhållanden och genomgår rigorös kvalitetskontroll i varje steg. Som en professionell leverantör av industriella ventiler erbjuder vi en enda lösning med ett komplett utbud av specifikationer och tryckklasser—täcker rörstorlekar från DN15 till DN1200—gör avstängning av huvudrörledningen säkrare och bekymmersfritt underhåll. Genom att välja Bolaisi GB-standard slussventiler får du fyra kärnfördelar: ultralågt flödesmotstånd, dubbelriktat nollläckage, högtemperaturmotstånd och enkel automationsintegration.

FAQ (vanliga frågor)

F1: Kan slussventiler användas för att reglera flödet eller arbeta i ett delvis öppet läge under längre perioder?

S: Grindventiler är designade för avstängning helt öppet/helt stängt; att använda dem för strypning (delöppning) rekommenderas inte. Långvarig partiell öppning utsätter portens tätningsyta för höghastighetsvätskeerosion, vilket leder till snabbt tätningsslitage och inre läckage. För flödesreglering rekommenderas klotventiler eller reglerventiler.

F2: Vilken typ av tätning ska väljas för hög temperatur (400°C) ångledningar?

S: För ångtemperaturer över 150°C, metall-till-metall hårdförseglade slussventiler måste användas. För vatten, gas eller olja i omgivningstemperatur är mjuka PTFE-tätningar lämpliga och mer kostnadseffektiva.

F3: Kan WCB ventilkroppar av gjutet stål användas för havsvatten eller media med hög kloridjonhalt?

S: WCB kolstål är endast lämpligt för rent vatten, ånga och olja. För korrosiva miljöer med höga kloridjonnivåer—såsom havsvatten eller betningsprocesser—ventilkroppar av rostfritt stål (304 eller 316) krävs.

F4: Om ett litet läckage uppstår vid ventilskaftet, måste ventilen tas bort från rörledningen för reparation?

S: Det finns inget behov av att ta bort ventilhuset. Reparationer kan slutföras helt enkelt genom att lossa den övre glanden och byta ut den inre flexibla packningen; processen är enkel och minimerar stilleståndstiden.

F5: Kan ett elektriskt ställdon eftermonteras på en manuell slussventil?

A: Ja. Eftersom ventilkropparna har standardiserade förlängda skaft, kan en automatiseringsuppgradering uppnås genom att helt enkelt matcha ventilen med ett elektriskt eller pneumatiskt ställdon med lämpligt vridmoment—inget behov av att byta ut själva ventilhuset.

F6: Kan PN16- och PN25-flänsar kopplas ihop?

S: Att blanda dem rekommenderas inte. Flänsar med olika tryckklasser skiljer sig i tjocklek, bultspecifikationer och tryckbärande standarder; att blanda dem utgör säkerhetsrisker såsom högtrycksläckage eller flänsdeformation. Valet måste överensstämma med rörledningens designtryck.

F7: Hur kan man lösa svårigheten med att manövrera slussventiler med stort hål (DN600 och högre)?

S: Stora slussventiler levereras som standard med en snäckväxelmekanism för att minska det vridmoment som krävs för manuell drift; för automationsprojekt är elektriska eller pneumatiska ställdon monterade för att möjliggöra fjärröppning och stängning med en knapptryckning.

F8: Hur ofta ska slussventiler underhållas? Behöver slitdelar bytas ut regelbundet?
