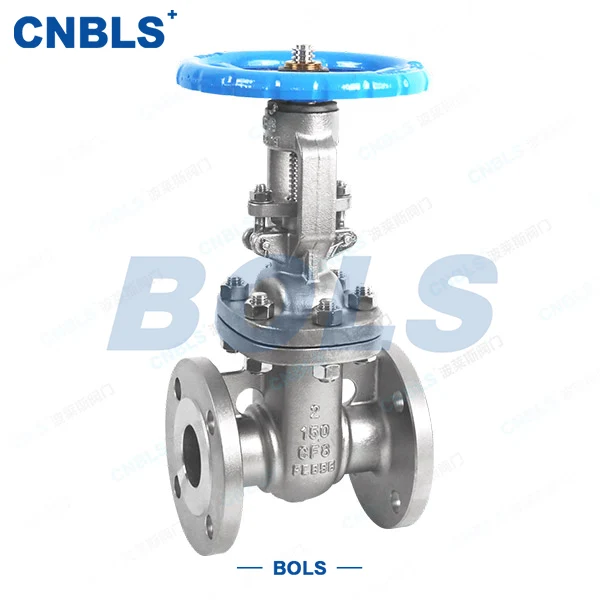

ANSI flänsad grindventil

Bolaisi producerar hållbara, högtätande industriventiler som fungerar stabilt under tuffa förhållanden. Dess ANSI flänsade grindventil är en flänsansluten ventil för on-off-kontroll och flödesreglering. Som professionell leverantör tillhandahåller vi denna ventil i olika modeller, och vår tillverkning säkerställer pålitlig kvalitet för industriell, energi och kommunal användning.

Skicka förfrågan

Produktbeskrivning

ANSI flänsade grindventiler använder flänsförsedda anslutningar för installation av rörledningar. Deras primära funktion är att ge helt öppen eller helt stängd kontroll av mediet; de är inte konstruerade för flödesreglering eller strypning. Dessa ventiler erbjuder tydliga fördelar, inklusive lågt flödesmotstånd, överlägsen tätningsprestanda och dubbelriktad kompatibilitet. Genom att använda en grindskiva som öppnings- och stängningselement är riktningen för dess rörelse vinkelrät mot vätskeflödesriktningen. Manövrerad via ett handratt eller manöverdon möjliggör ventilen antingen en helt öppen eller helt stängd flödesväg. Strukturellt är de kategoriserade i kiltyp och parallellportstyper; baserat på spindelkonstruktionen klassificeras de som stigande eller icke-stigande spindelventiler. Tillgängliga aktiveringsmetoder inkluderar manuella, växelmanövrerade, pneumatiska och elektriska drivningar, vilket gör dem väl lämpade för automatiserade system och högfrekventa driftmiljöer.

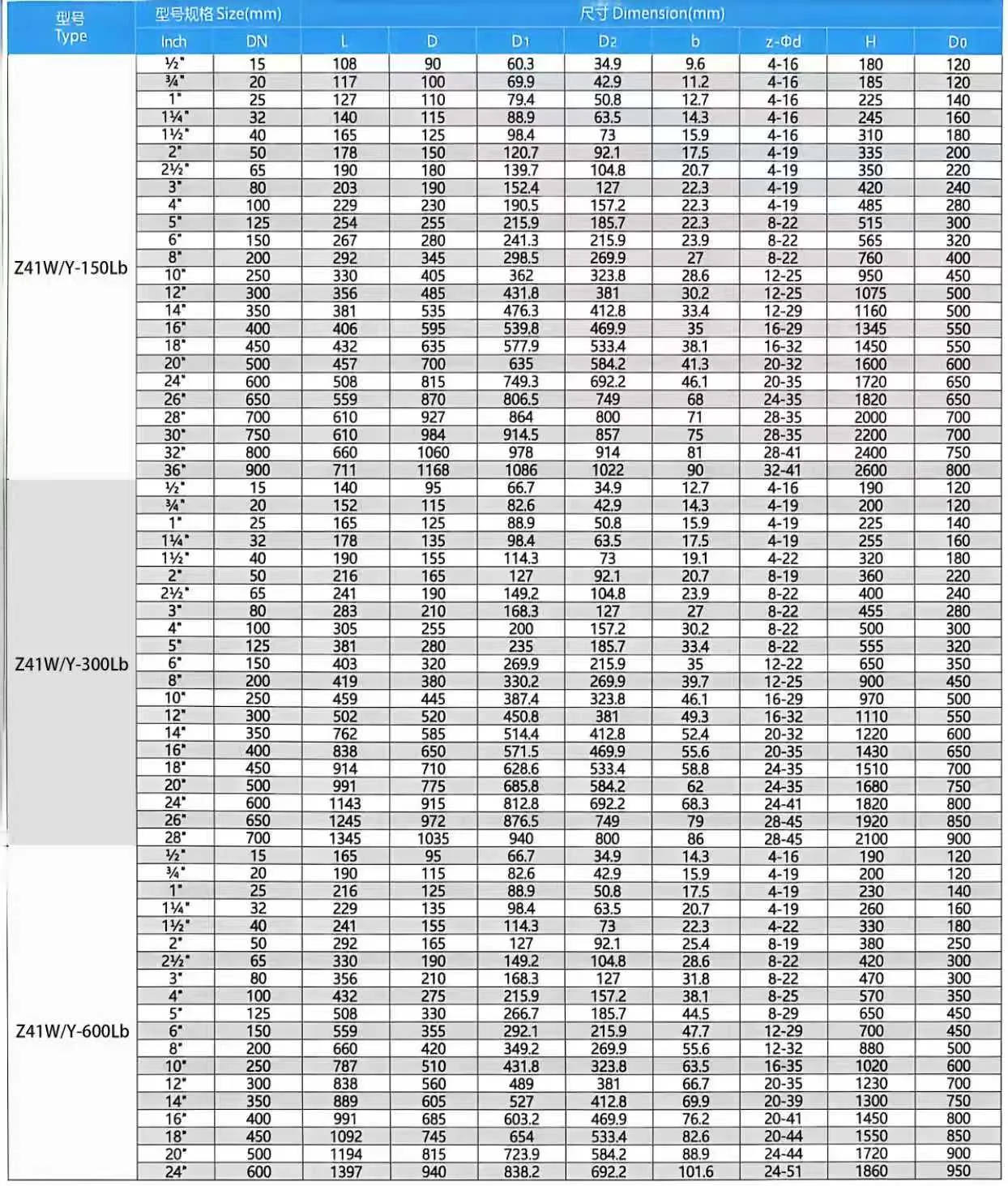

Produktspecifikationer

Parameter	Detaljerad specifikation
Stämpla	Bolaisi
Modell	Z41W/Y-150LB/300LB/600LB (ANSI Class Pressure Rating)
Kroppsmaterial	Rostfritt stål
Nominell diameter	DN15 ~ DN600
Typ av tätning	Hård tätning
Tryckmiljö	Lufttryck
Flödesriktning	Dubbelriktad
Anslutningstyp	ANSI standardflänsanslutning
Kärnfunktion	På-av-kontroll
Kompatibla media	Vatten, oljeprodukter, ånga, etc.
Kroppsstruktur	Rak genomgående typ
Max arbetstemperatur	≤200℃ / 250℃

Huvudapplikationer

● Energisektorn: Används i stor utsträckning inom oljeutvinning, långdistanstransmissionsledningar för naturgas och raffineringsutrustning, perfekt kompatibel med ånga, oljeprodukter, bränslegas och sura medier som innehåller svavelväte.

● Industriell och kemisk bearbetning: Lämplig för kemisk, elektrisk kraft och metallurgi, applicerad på rörledningar som transporterar syra, alkali, starkt korrosiva medier och högtemperaturmedier med fasta partiklar.

● Kommunal infrastruktur: Idealisk för stadsvattenförsörjning och dränering, uppvärmning av ventilation och luftkonditionering (HVAC), med utmärkt anpassningsförmåga till lågtrycksrengörande mediarörledningar.

Arbetsprincip

Bolaisi ANSI flänsade grindventil styr på- och av och flödet av mediet genom lyftrörelsen av grindplattan vinkelrätt mot vätskeflödesriktningen.

1.Öppning

Vrid handratten medurs, ventilskaftets gänga roterar för att driva grindplattan att lyftas uppåt. När grindplattan helt lämnar ventilsäteskanalen är rörledningen helt ansluten och mediet flyter smidigt med extremt låga tryckförluster.

2.Stängning

Vrid handratten moturs, ventilskaftet driver grindplattan att röra sig nedåt. Grindplattan av kiltyp pressar gradvis tätt mot tätningsytorna på ventilsätena på båda sidor, vilket uppnår nollläckageavstängning av rörledningsmediet.

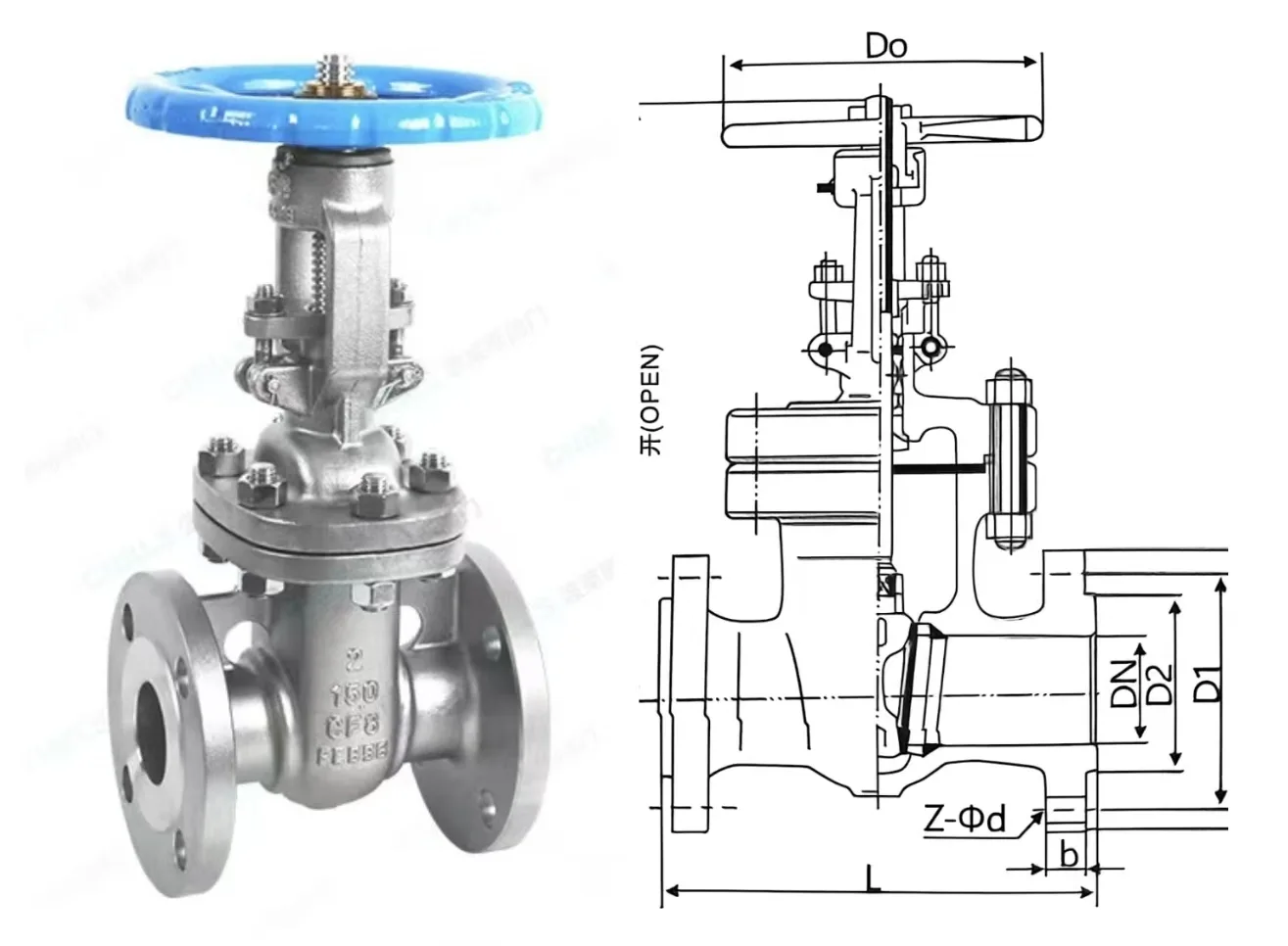

ANSI Flanged Gate Valve
