Rostfritt stål Elektriska Wafer-Typ Knife Gate Ventiler

Bolaisi, en pålitlig ventilleverantör med strikt kvalitetsstyrning, är specialiserad på att tillverka ventiler för komplexa mediascenarier. Vi tillverkar rostfritt stål Elektriska Wafer-Type Knife Gate Valves, som har en kompakt struktur, anti-tilltäppning design och stark korrosionsbeständighet. Vi erbjuder avancerade elstyrningsalternativ, skräddarsydda lösningar och grossisttjänster för att möta behov av industriellt slam och partikelinnehållande media.

Skicka förfrågan

Produktbeskrivning

Urval & installationspunkter

Noggrant val och standardinstallation påverkar direkt livslängd, stabilitet och underhållskostnad.

Materialval

1. Starkt korrosiva media (syra, alkali, slam): 316 rostfritt stål för överlägsen korrosionsbeständighet.

2. Allmänt partikelinnehållande eller svagt frätande medium: 304 rostfritt stål för praktisk och ekonomi.

Ställdonsmatchning

För smutsiga eller högviskösa medier, använd elektriska ställdon med högt vridmoment med vridmomentskydd för att förhindra att porten fastnar och skador på komponenter.

Installationsstandard

Använd installation av wafer-typ. Se till att ventilen är koaxiellt inriktad med rörledningens flänsar. Dra åt bultarna symmetriskt och jämnt för att undvika kroppsdeformation.

Förberedelse av rörledning

Rengör föroreningar, svetsslagg och skräp före installation för att förhindra blockering av porten. Silar rekommenderas uppströms och nedströms för bättre skydd.

Elektriska ledningar

Följ kopplingsschemat noga. För riskområden, använd explosionssäkra ställdon med korrekt jordning.

Tekniska parametrar

Parameterobjekt	Detaljerat innehåll
Ventilmodell	PZ973H Elektrisk knivspjällsventil av wafertyp
Strukturtyp	Knivformad grindskiva, utvändig skruv & ok (OS&Y), kort yta mot yta
Anslutningstyp	Waferanslutning, kompatibel med GB/T 12221
Typ av tätning	Hård tätning av metall; grind och säte belagda med hård legering
Körläge	Elektrisk manövrering, på-av/modulerande typ, fjärrkontroll stöds
Kroppsmaterial	Rostfritt stål (304/316)
Nominellt tryck	PN6 / PN10 / PN16
Nominell diameter	DN50 ~ DN1200 (NPS 2" ~ 48")
Driftstemperatur	-40℃ ~ 500℃ (rostfritt stål)
Tillämpligt medium	Kommunalt slam, gruvavfall, pappersmassa, kemiskt trögflytande slam etc.
Teststandard	GB/T 13927, JB/T 9092
Tätningsprestanda	Metallhård tätningsläckagehastighet ≤ 1×DN mm³/s, uppfyller GB/T 13927 Klass 4
Elektriskt ställdon	AC220V / AC380V, IP65/IP67, Exd II BT4 (tillval)

Kärnattribut

Kategori	Specifikation
Strukturtyp	Knivformad grindskiva, OS&Y, kort yta mot yta
Anslutningstyp	Waferanslutning (GB/T 12221)
Typ av tätning	Hård metalltätning med hård legering
Aktiveringsläge	Elektrisk (på-av/modulerande), fjärrkontroll
Kroppsmaterial	304 / 316 rostfritt stål
Nominellt tryck	PN6 / PN10 / PN16
Nominell diameter	DN50 ~ DN1200 (NPS 2" ~ 48")
Flödesfunktion	Helt hål rak kanal, lågt motstånd, mot igensättning

Komponentmaterial

Rostfritt stål Elektriska Wafer-Type Knife Gate Valves är konstruerade helt av rostfritt stål, med varje komponent tillverkad av noggrant utvalda material. Dessa material balanserar korrosionsbeständighet, slitstyrka och tätningsprestanda, vilket gör dem lämpliga för komplexa driftsförhållanden som innehåller föroreningar och stark korrosion, vilket säkerställer en långsiktig stabil ventildrift. Specifika material är följande:

Komponent	Materialspecifikation
Kropp/ram	304 / 316 rostfritt stål
Knivportskiva	Rostfritt stål + Stellite överlägg, kanthårdhet ≥ HRC 55
Ventilsäte	Rostfritt stål med hårdlegering
Ventilskaft	304 rostfritt stål, förkromad
Glandpackning	Flexibel grafitförpackning
Elektriskt ställdon	Rostfritt stålhölje, utgående axel i rostfritt stål

Design & Tillverkningsstandarder

Rostfritt stål Elektriska Wafer-Type Knife Gate Valves är designade, tillverkade och testade i enlighet med stränga nationella och industristandarder. Varje process uppfyller specifikationerna, vilket säkerställer produktkvalitet, stabil prestanda och lämplighet för komplexa arbetsförhållanden i olika branscher. Specifika standarder är följande:

● Allmän design: JB/T 8528, CJ/T 282

● Wafer-mått: GB/T 12221

● Elektriskt ställdon: GB/T 28270

● Tryck-temperaturklasser: GB/T 12224

● Testning och inspektion: GB/T 13927, JB/T 9092

● Material: ASTM A182

Modelltolkning (PZ973H)

● P: Slamutsläpp / knivliknande struktur

● Z: Grindventil

● 9: Elektrisk aktivering

● 7: Waferanslutning

● 3: Utvändig skruv och ok (OS&Y)

● H: Hård legering på tätningsytor

Produktdefinition

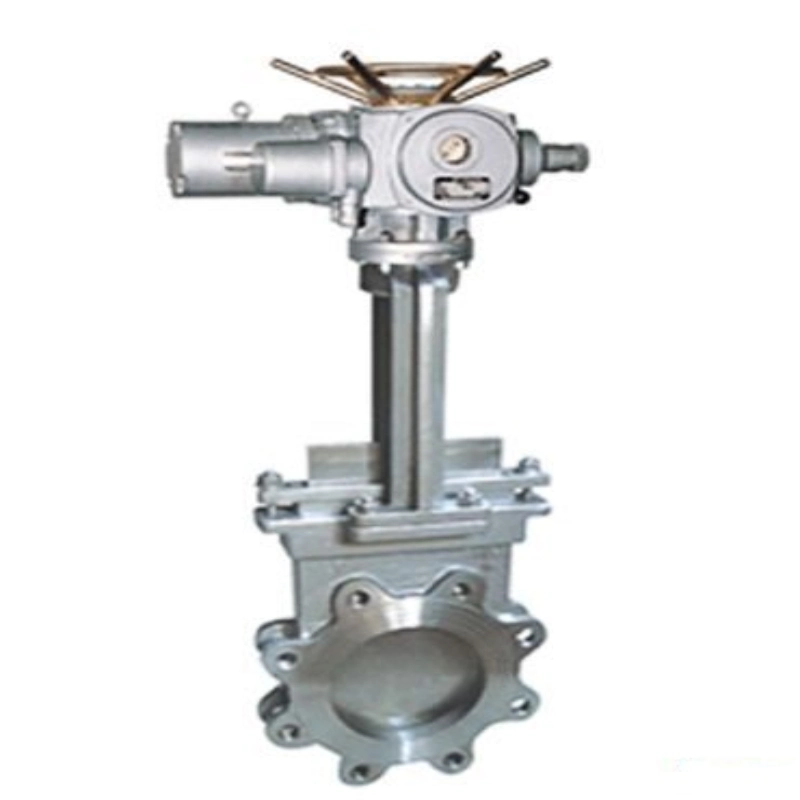

Rostfritt stål Elektriska Wafer-Type Knife Gate Valves (PZ973H) är wafer-typ avstängningsventil utrustad med ett elektriskt manöverdon. Den har en vass knivport som skär genom fasta ämnen, fibrer och partiklar under stängning, vilket effektivt förhindrar blockering av rörledningen.

Med kompakt struktur, full flödesväg och konstruktion helt i rostfritt stål ger den utmärkt korrosionsbeständighet och är speciellt designad för högviskösa, partikelladdade och korrosiva medier.

Det används i stor utsträckning inom avloppsvattenrening, gruvdrift, massa och papper, kemiska slurrysystem, etc. Fjärrautomatisk kontroll förbättrar automatiseringseffektiviteten, minskar arbetskostnaden och säkerställer stabil drift av rörledningen.
