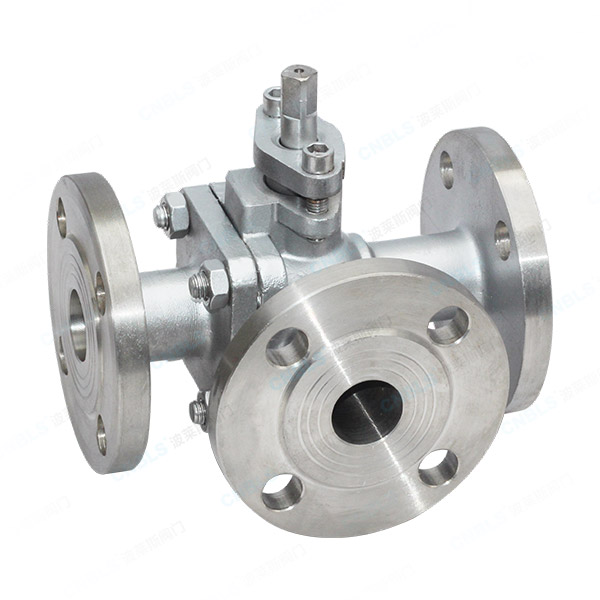

T-formade trevägskulventiler i rostfritt stål

Rostfritt stål Q44F(T) trevägskulventil är en trevägskulventil tillverkad av rostfritt stål (304/316, etc.) och tillverkad i enlighet med Q44F(T)-seriens standarder. Dess kärnfunktion ligger i att kulan och skaftet är integrerat gjutna som en enhet, med flödeskanaler av T-typ eller L-typ (F-typ för rakt genomflöde, T-typ för trevägsflöde). Det möjliggör mediasammanflöde, avledning eller riktningsväxling.

De T-formade trevägskulventilerna i rostfritt stål integrerar kulan och spindeln som en enda gjuten enhet. Med flödeskanaler av T-typ eller L-typ (F-typ för rak-genomgående, T-typ för trevägs), tillåter det sammanflöde, avledning eller byte av media. Ventilen har en kompakt struktur, jämn flödeskanal, utmärkt tätningsprestanda och stark korrosionsbeständighet.

Med sin kompakta struktur, låga flödesmotstånd, överlägsna tätning och höga korrosionsbeständighet, används denna ventil i stor utsträckning inom industriområden som petroleum, kemiteknik, vattenbehandling, livsmedel, läkemedel och elkraft. Den är särskilt lämplig för arbetsförhållanden med höga krav på materialkorrosionsbeständighet och vätskeriktningsväxling.

Produktegenskaper

1. Gjuten struktur i ett stycke

Ventilhuset och spindeln är integrerade gjutna, vilket förbättrar strukturell styrka och säkerställer stabil drift under långvariga högtrycks- och högtemperaturförhållanden.

2. Multifunktionell flödeskanaldesign

Trevägsflödeskanalen av T-typ möjliggör mediasammanflöde, avledning eller riktningsväxling, medan den raka flödeskanalen av F-typ är lämplig för linjär omkoppling med lågt flödesmotstånd, vilket säkerställer effektivt och obehindrat systemflöde.

3. Utmärkt tätningsprestanda

Valfri mjuk tätning (PTFE/RPTFE) eller hård tätning (metalltätning) kan väljas baserat på arbetstemperatur och mediaegenskaper, vilket ger pålitlig tätning, slitstyrka och stark anti-läckageförmåga.

4.Flera körlägen

Stöder manuella, snäckväxel, pneumatiska (enkelverkande/dubbelverkande) och elektriska (på-av/reglerande) driftlägen, anpassningsbara till olika installationsutrymmen och krav på automatisk styrning.

5.Hög temperatur, högt tryck och korrosionsbeständighet

Det rostfria stålmaterialet tål ett temperaturområde på -46°C~425°C och motstår starkt korrosiva media, vilket säkerställer en stabil långcykeldrift.

6. Flexibel installation

Finns med fläns, gängade eller stumsvetsade anslutningar, som uppfyller olika rörledningsstandarder (GB/ANSI) för enkelt underhåll och utbyte.

Ansökningar

De T-formade trevägskulventilerna i rostfritt stål används ofta i följande scenarier:

● Riktningsväxling, avledning och sammanflödessystem för petroleum- och naturgasledningar

● Transport av syra-, alkali- och saltmedier i kemisk produktion

● Rörledningsriktningsväxling och avledning i vattenreningsprojekt

● Transport av rena medier i livsmedels- och läkemedelsproduktion

● Växlande rörledningar för riktning av ånga och oljeprodukter inom elkraftsindustrin

● Transportsystem för media som innehåller en liten mängd partiklar eller starkt frätande media

Kärntekniska parametrar

Urvalspunkter

1. Matcha mediaegenskaper med flödeskanaler

Välj material i rostfritt stål (CF8/CF8M/CF3/CF3M) baserat på medias korrosivitet och renhet; välj flödeskanaler av F-typ eller T-typ enligt funktionskrav för att uppnå rak- eller trevägsväxling.

2. Val av tätningstyp

Välj mjuktätande F-typ för normala temperatur- och lågtrycksförhållanden, vilket balanserar slitstyrka och tätningsprestanda; välj hårdförseglad T-typ för högtemperatur-, högtrycks- eller partikelinnehållande media för att säkerställa slitstyrka och lång livslängd.

3.Tryck och temperaturmatchning

Välj PN/Klassklassificeringar som matchar rörledningens designtryck, med en reserverad marginal på 10–20 %; temperaturen måste matcha tätningstypen och materialet i rostfritt stål för att förhindra prestandaförsämring orsakad av överhettning.

4. Nominell diameter och flödesmatchning

Välj lämpligt DN-värde baserat på det beräknade maximala flödet och tillåten tryckförlust. De T-formade trevägskulventilerna i rostfritt stål har jämna flödeskanaler med bättre Cv-värden än konventionella ventiler, och exakta beräkningar krävs för lågflödesscenarier.

5. Matchning av körläge och installationsutrymme

Välj manuella eller små pneumatiska drivenheter för trånga utrymmen; välj pneumatiska/elektriska drivenheter för applikationer med stort flöde eller fjärrkontroll; se till att flänsstandarden matchar ventilhuset i rostfritt stål.

Anmärkningar om drift och underhåll

Användningsanmärkningar

1.Före första användning, bekräfta att modell, tryckklass, nominell diameter matchar arbetsförhållandena och kontrollera att ventilhuset och flänsanslutningarna i rostfritt stål är fria från skador.

2. Kör långsamt när du öppnar, stänger eller byter riktning för att förhindra att vattenslag skadar ventilhuset eller rörledningarna; applicera kraft jämnt under manuell drift och vrid inte ventilen med våld.

3. För pneumatiska/elektriska ventiler, bekräfta stabil lufttillförsel/strömförsörjning före drift, och observera mjuk rörelse, exakt riktningsväxling och inget onormalt ljud.

4. Vid omstart efter långvarig avstängning, töm först ut kondensat och föroreningar, öppna sedan ventilen långsamt.

5. Det är strängt förbjudet att arbeta under övertryck eller övertemperaturförhållanden; stäng av omedelbart för felsökning vid avvikelser.

Underhållsanmärkningar

1. Inspektera tätningsytan, packboxen och ventilhusets yta varje vecka för att säkerställa inget läckage, korrosion eller sprickor.

2. Byt ut ventilsätet omedelbart när mjuktätande ventiler av F-typ läcker; kontrollera regelbundet slitaget på hårdtätade ventiler av T-typ, och varva eller byt ut delar vid behov.

3. Smörj manuella/snäckväxlar kvartalsvis; töm ut vattnet och kontrollera oljenivån i de pneumatiska ventilerna regelbundet.

4.För korrosiva medias arbetsförhållanden, inspektera ventilhuset och kulan regelbundet; dränera media och skydda mot fukt och damm vid långtidsförvaring.

5.Felsökning: I händelse av att det fastnar, avlasta trycket först, ta sedan isär och rengör föroreningar eller byt ut delar; för pneumatiska/elektriska fel, växla till manuell drift för nödsituationer och felsök sedan ställdonet.

6. Upprätta en underhållsfil, anteckna modell, installationsdatum, underhåll och reservdelar för att ge underlag för efterföljande underhåll.
