Kulventiler med invändig gänga av rostfritt stål

Typiska tillämpningsscenarier

Med 1000 WOG högtrycksklassning, korrosionsbeständig konstruktion av rostfritt stål och bekväm gängad anslutning, passar invändiga kulventiler av rostfritt stål högtrycksrörsystem i olika industrier utan komplicerad installation och uppfyller exakt olika vätskekontrollkrav. Typiska tillämpningar är följande:

● Petrokemisk industri: Används i rörledningar för råolja, raffinerad olja, kemiska lösningsmedel, frätande gas och andra medier. Lämplig för 1000 WOG högtrycksförhållanden. 316/316L-material motstår effektivt korrosion och säkerställer stabil drift.

● Kommunal gasindustri: Används i högtrycksgastransmissions- och distributionsledningar för naturgas och gasol. Utmärkt tätning förhindrar gasläckage. 1000 WOG-klassificering matchar perfekt högtrycksgassystem.

● Industriell tillverkning: Används i hydraulsystem, smörjsystem och tryckluftssystem. Snabb drift och smidig kontroll för industriutrustning.

● Livsmedels- och läkemedelsindustrin: Används för frätande rengöringsmedel, högtemperaturånga och hygienisk vätskekontroll. 316L rostfritt stål uppfyller hygieniska standarder utan risk för kontaminering.

● HVAC & Energy Industry: Lämplig för högtemperaturvarmvatten, ånga och värmeledande olja. Metallsätesversioner säkerställer stabil prestanda under höga temperaturer på 1000 WOG.

Materialvalsguide

Materialvalet avgör direkt livslängd och användbarhet.

304 rostfritt stål (06Cr19Ni10): För allmänt vatten, olja, gas (kranvatten, hydraulolja, tryckluft, naturgas). Temperatur: -20°C~180°C. Kostnadseffektiv för de flesta standardapplikationer.

316 rostfritt stål (06Cr17Ni12Mo2): För milt frätande media (klorerat vatten, svag syra/alkali, sur råolja). Temperatur: -20°C~260°C. Bättre grop- och spaltkorrosionsbeständighet än 304.

316L rostfritt stål (022Cr17Ni12Mo2): För starkt frätande media (stark syra, alkali, kloridgas). Temperatur: -40°C~260°C. Ultralågt kolhalt undviker intergranulär korrosion, idealiskt för svåra korrosiva miljöer.

Sätesmatchning:

oPTFE: Utmärkt tätning, för normal temperatur, låg nötning 1000 WOG service.

oPPL: För medelhög temperatur upp till 260°C, bättre värmebeständighet än PTFE.

oHård tätning av metall: För hög temperatur upp till 450°C, hög nötning och fluktuerande tryckförhållanden.

Kärndefinition

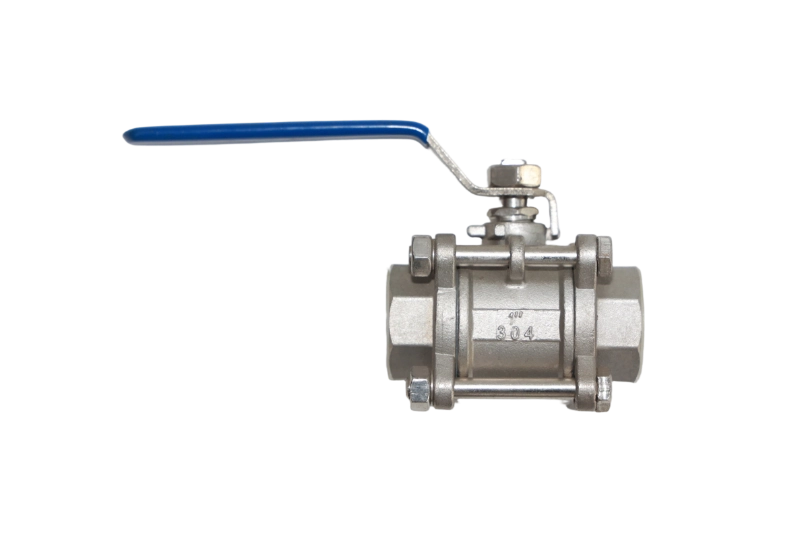

Rostfritt stål med inre gängade kulventiler är högprecisionsvätskekontrollventiler gjorda av rostfritt stål med invändiga gängade ändar och 1000 WOG tryckklassificering.

1000 WOG är en industriell standardklassificering vilket betyder att ventilen är lämplig för vatten, olja, gas vid 1000 psi (≈6,9 MPa).

Finns i ett eller tre delar (3-delat är mest populärt för enkelt in-line-underhåll). Ventilen öppnar och stänger snabbt genom 90° rotation av kulan. Gängade ändar (NPT/BSPT/G) möjliggör enkel installation utan svetsning.

Tillverkad av 304/316/316L rostfritt stål, används det i stor utsträckning i petrokemiska, industri-, gas-, livsmedels-, läkemedels- och HVAC-system.

Nyckelfunktioner och kärnparametrar

Nyckelfunktioner

● Högtrycksklass: Full överensstämmelse med 1000 WOG (6,9 MPa), säker för högtrycksvatten, olja och gas.

● Enkel installation och underhåll: 3-delad design möjliggör in-line service; gängad anslutning kräver ingen svetsning.

● Korrosionsbeständig: 304/316/316L kropp, kula och spindel i rostfritt stål för lång livslängd.

● Pålitlig tätning: ANSI klass VI mjuk tätning, ANSI klass IV metalltätning, noll läckage.

● Flexibel drift: Manuell, elektrisk eller pneumatisk aktivering tillgänglig.

● Brett temperaturområde: -40°C ~ 450°C beroende på sätesmaterial.

● Exakt flödeskontroll: Lågt flödesmotstånd, snabb på- och avstängning och exakt strypning.

Tabell för kärnparametrar

Detaljerad förklaring av 1000 WOG

● W (vatten): Lämplig för rent vatten, cirkulerande vatten, kranvatten, lätt frätande avloppsvatten.

● O (Olja): Lämplig för mineralolja, hydraulolja, smörjolja, diesel, bensin, tjockolja.

● G (Gas): Lämplig för naturgas, gasol, tryckluft, inert gas, allmänt frätande gas.

● 1000: Nominellt arbetstryck 1000 psi (≈6,9 MPa).

Skaltesttryck: 1500 psi (1,5 × klassad)

Tätningstesttryck: 1100 psi (1,1 × klassad)

Kärnpunkter för installation och underhåll

Installationspunkter

1.Verifiera tryckklass, storlek, gänga, material och mediumkompatibilitet.

2. Rengör gängor och ventilhålighet före installation.

3. Använd PTFE-tejp eller gängtätningsmedel; dra åt ordentligt för att undvika skador.

4.Utför trycktest i minst 30 minuter före driftsättning.

5. Reservera drift- och underhållsutrymme; installera skydd för utomhusbruk.

Underhållspunkter

1. Regelbunden inspektion för läckage, korrosion och driftprestanda.

2. Rengör och skydda utvändiga ytor mot korrosion.

3. Byt ut säten och tätningar när de är slitna eller läcker.

4.För manövrerade ventiler: kontrollera motor, lufttillförsel, gränslägesbrytare och smörjning regelbundet.

5. Reparera INTE under tryck. Registrera underhållshistorik för spårbarhet.

Produktfördel

Kulventiler med invändig gänga av rostfritt stål är designade för vätskekontroll med medelhögt tryck. Med 1000 WOG-klassificering, korrosionsbeständigt rostfritt stål, bekväm gängad installation och användarvänlig 3-delad struktur, är de tillverkade i enlighet med API 608 och ASME-standarder.

Ventilerna ger tillförlitlig tätning, flexibel drift och lång livslängd, i stor utsträckning inom petrokemi, gas, industri, livsmedel och HVAC. De förenklar rörlayouten, minskar installations- och underhållskostnaderna och fungerar som en pålitlig lösning för högtryckssystem med små hål.
