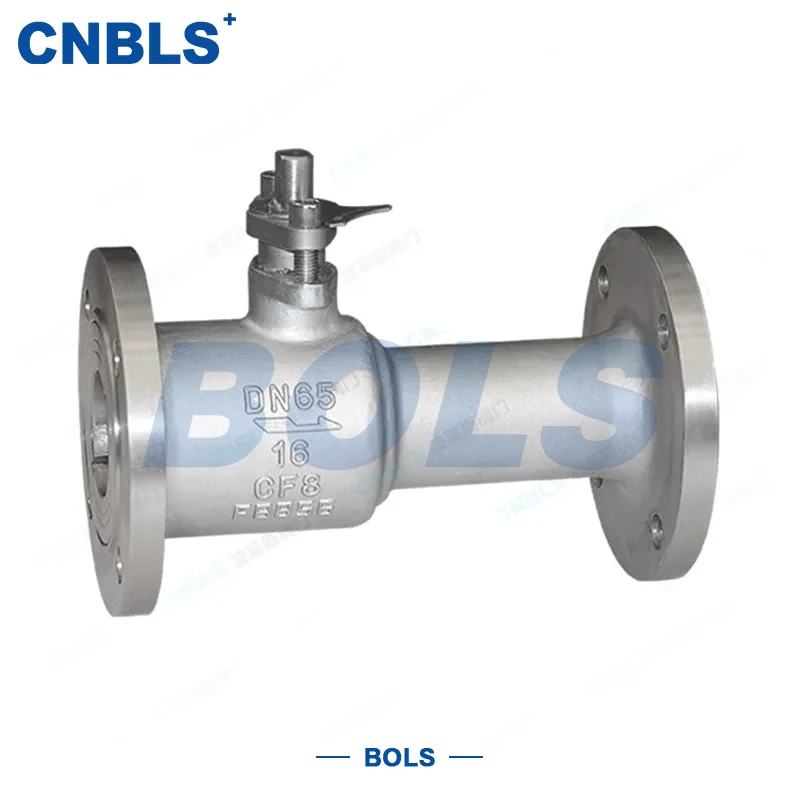

Rostfritt stål Högtemperatur-avblåsningskulventiler

De rostfria högtemperaturkulventilerna är en avstängningsventil som är speciellt framtagen för driftförhållanden med höga temperaturer och föroreningar. Tillverkad av värmebeständigt rostfritt stål och utrustad med ett hårdförseglingssystem av metall, ger ventilen pålitlig tätning och smidig drift under svåra termiska miljöer.

Ventilen fungerar genom en 90° rotation av kulan. När hålet är i linje med rörledningen släpps mediet ut snabbt; när det vrids stängt säkerställer högtemperaturtätningssystemet tät avstängning. Jämfört med konventionella klotventiler och kolvventiler erbjuder de rostfria högtemperaturkulventilerna bättre slitstyrka, anti-erosionsprestanda och längre livslängd, vilket gör den lämplig för kontinuerlig eller frekvent nedblåsning.

Ventilen är designad i enlighet med GB/T 26145-2010 och relaterade standarder och är byggd för säker och stabil drift i krävande industrisystem.

Viktiga produktegenskaper

Värmebeständig konstruktion i rostfritt stål

Ventilhuset och huven finns i 316L, 321 eller 310S rostfritt stål för att matcha olika temperaturområden, vilket ger stark korrosionsbeständighet och oxidationsbeständighet vid hög temperatur.

Hårt tätningssystem i metall

Sätet och kulan är belagda med Stellite-legering eller belagda med volframkarbid. Detta tätningspar med hög hårdhet bibehåller tillförlitlig tätning även i media som innehåller fasta partiklar.

Full-Port Anti-Clog Flow Path

Den raka konstruktionen med stort hål förbättrar utblåsningseffektiviteten och minskar risken för blockering, särskilt i applikationer med slam eller skräp.

Förlängd motorhuv för termiskt skydd

Den långhalsade motorhuvens design isolerar värme från packningsområdet, skyddar skafttätningskomponenter och förbättrar driftsäkerheten vid högtemperaturservice.

Jämn och stabil drift

Med en tappmonterad kula och design mot grepp, bibehåller de rostfria högtemperaturkulventilerna lågt arbetsmoment och stabil prestanda även under termiska expansionsförhållanden.

Huvudsakliga tekniska parametrar

Materialspecifikationer

Typiska applikationer

De rostfria högtemperaturkulventilerna används i stor utsträckning i system som kräver pålitlig högtemperaturavblåsningskontroll:

Petrokemiska bearbetningsenheter

Utblåsningsledningar för kraftverkspanna

Metallurgiska högtemperaturrörledningar

Gummi- och pappersindustri

Värmeöverföringsoljesystem

Högtemperaturavloppsvatten med partiklar

Den är särskilt lämplig för tuffa tjänster som involverar hög temperatur, högt tryck och fasta föroreningar.

Riktlinjer för urval

För att säkerställa korrekt prestanda för högtemperaturkulventiler i rostfritt stål, överväg följande:

Temperaturmatchning

≤600°C: 316L

600–650°C: 321

~650°C: 310S

Val av tätning

Mild partikelservice: Stellite hård tätning

Kraftig erosion: Beläggning av volframkarbid

Använd alltid grafitförpackningar med hög temperatur

Tryck & storleksmatchning

Välj PN-klassning baserat på rörledningsdesigntryck. Vid hög temperatur måste tillåtet tryck korrigeras enligt GB/T 12224. Välj hålstorlek efter flödeshastighet och partikelstorlek.

Specialmedia

För sur service, uppgradera material enligt NACE MR0175 vid behov.

Anmärkningar om installation och underhåll

Rikta den förlängda motorhuven bort från större värmekällor

Dra åt flänsbultarna jämnt i ett korsmönster

Öppna ventilen långsamt under nedblåsning för att undvika vattenslag

Applicera högtemperaturfett var 3–6:e månad

Inspektera tätningsytor med jämna mellanrum för slitage

Öppna helt och spola ventilen innan långa avstängningar

Korrekt installation och rutinunderhåll förlänger livslängden avsevärt och minskar oplanerade stillestånd.
