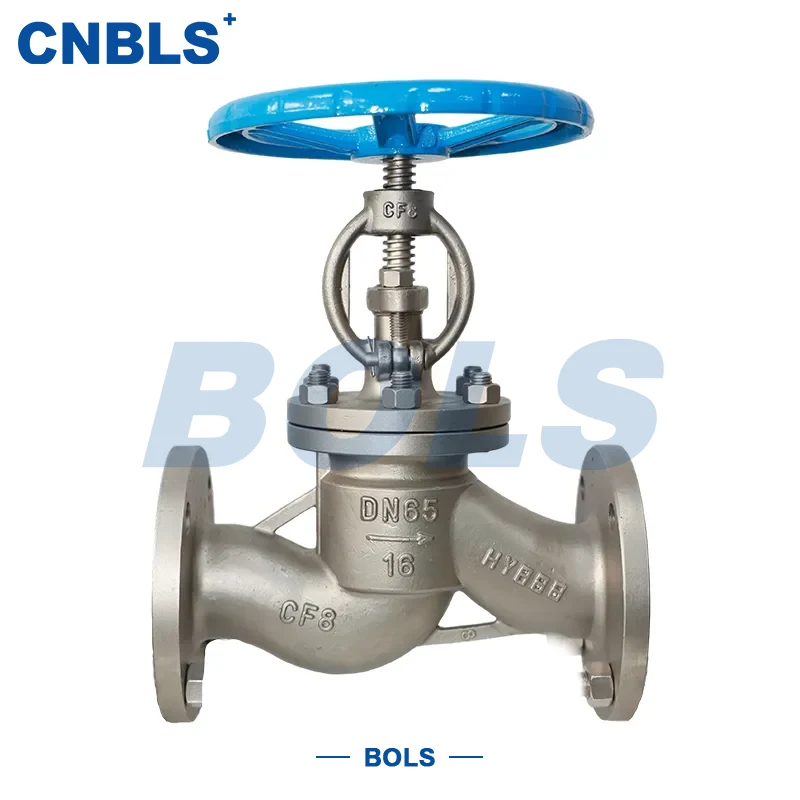

Rostfritt stål Smidda stålflänsklotventiler

Rostfritt stål Smidde stålflänsklotventiler är tillverkade med integrerad smidesteknik och tillhör höghållfasta avstängnings- och reglerventiler. Kärnstrukturen består av smidd kropp, huv och skivenhet i rostfritt stål. Ventilen uppnår tillförlitlig on-off-kontroll och exakt flödesreglering genom att driva skivan upp och ner via ventilskaftet.

Jämfört med konventionella ventiler av gjutstål, har rostfritt stål, smidd stålflänsklotventil högre materialdensitet, större mekanisk hållfasthet och stabilare slagtålighet. Med korrosionsbeständigt rostfritt stål och mogen tätningsstruktur kan ventilerna arbeta under lång tid i högtemperatur, högtryck och korrosiva mediamiljöer, API och andra tillverkade enligt GB, ASME-standarder, ASME-standarder. används i stor utsträckning i olja och gas, högtryckskemikalier, kraftverk och offshore-system, och fungerar som viktiga styrkomponenter för högtrycksrörledningar.

Kärnstruktur och prestandafunktioner

■ Integral Forged Body Body och motorhuv tillverkas av öppen form eller stängd formsmidning, med tät inre struktur och fri från gjutporositet. Strukturell stabilitet är överlägsen gjutna ventiler under fluktuerande tryck eller stötförhållanden.

■ Straight-Through Flow PassageStandard rak-genom design minskar lokalt flödesmotstånd och ger mer linjär flödesreglering, idealiskt för processsystem som kräver stabil kontroll.

■ OS&Y Outside Screw & Yoke Structure Resande spindeldesign möjliggör tydlig observation av ventilens position. Stamtrådar är isolerade från mediet, vilket förlänger livslängden.

■ Flera tätningslösningar Metallhård tätning eller mjuk PTFE-tätning är tillgänglig baserat på serviceförhållanden, vilket gör att ventilerna kan täcka både högtemperatur-högtrycks- och rena mediumapplikationer.

Kärntekniska parametrar

Huvudmaterial Konfiguration Kropp & motorhuv

Kropp & motorhuv

Trim & Tätning

● Ventilstam: 316 eller 17-4PH nederbördshärdande rostfritt stål

● Säte/skiva: Stellite hårdbeläggning eller tätning av kroppsmaterial

● Förpackning: Flexibel grafit- eller PTFE-förstärkt typ

● Flänspackning: Spirallindad packning / PTFE / RJ-ringpackning

Med ovanstående materialsystem uppnår rostfritt stål smidda stålflänsklotventiler balanserad prestanda i slitstyrka och tätningsstabilitet.

Aktiverings- och anslutningsalternativ

Med korrekt manöverdonskonfiguration kan klotventiler av smidda stålflänsar i rostfritt stål fungera stabilt i automatiserade system.

Riktlinjer för nyckelval

Urval efter tryckklass

● För PN100 och högre eller fluktuerande tryck: smidd struktur att föredra

● För ultrahögt tryck: RJ-flänsyta rekommenderas

Materialval efter korrosivitet

● Allmän service: 304

● Klor- eller syraservice: 316L

● För hög temperatur: verifiera tillåten materialspänning

Urval efter tätningskrav

● Hög temperatur, högt tryck, partikelinnehållande: hård metalltätning

● Ren service med strikt läckagekontroll: PTFE mjuk tätning

Matchning efter driftläge

● DN≤80 och låg driftfrekvens: manuell

● Fjärrkontroll eller automatisk kontroll: elektrisk/pneumatisk

● Högtryck med stor borrning: konisk växel

Installation, drift & underhåll

Installation

● Verifiera modell, tryckklass och materialkompatibilitet

● Kontrollera om det finns mekaniska skador på smidda ytor

● Installera i flödesriktningen markerad på kroppen: lågt inlopp, högt utlopp

Driftsättning & Drift

● Kör manuellt mjukt och långsamt för att undvika stötar

● Genomför tomgångs- och steg-för-steg trycktest för elektriska/pneumatiska ventiler

● Säkerställ noll läckage före start av högtryckssystem

Underhåll

● Inspektera regelbundet packbox och flänsförband

● UT/MT oförstörande testning rekommenderas för långtidsservice

● Reparera skivans och sätes tätningsytor om regleringsprestanda försämras

Starta om efter avstängning

● Kontrollera att den fungerar smidigt genom att vrida manuellt före start

● Utför skal- och tätningstest vid behov

● Ta endast i bruk efter godkänd inspektion

Ansökningar

Med höghållfast smidd struktur och tillförlitligt tätningssystem används rostfritt stål smidda stålflänsklotventiler ofta i:

● Olje- och gastransport

● Kemiska högtrycksanläggningar

● Termiska och kärnkraftssystem

● Offshore och marina plattformar

● Högtemperatur högtrycksprocessrörledningar
