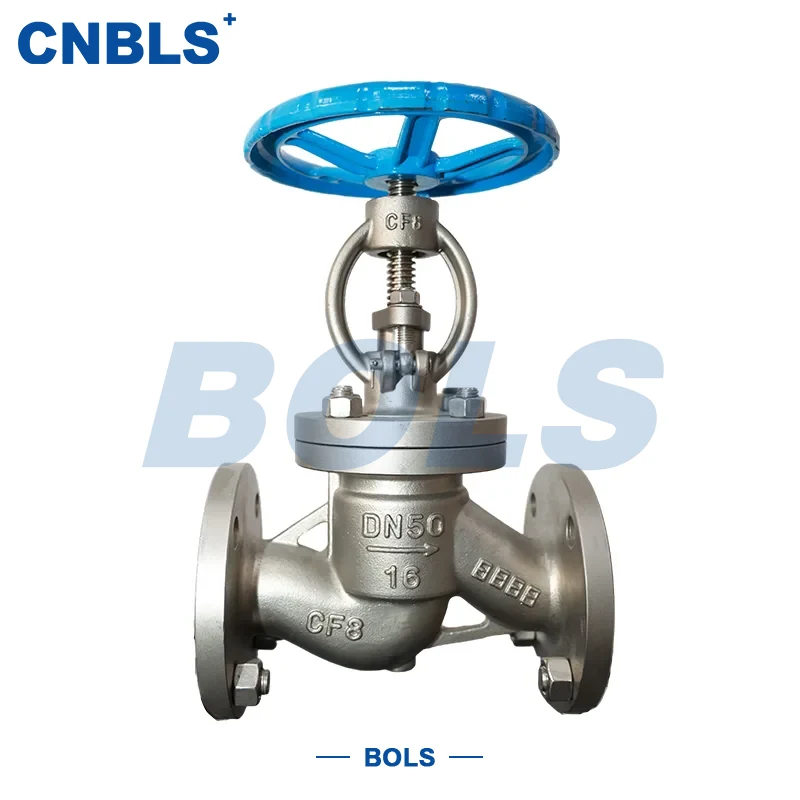

Vakuumklotventiler i rostfritt stål

Vakuumklotventiler i rostfritt stål är en oumbärlig kärnutrustning för avstängning och reglering i vakuumsystem. Dess kärna arbetsprincip är att driva skivan upp och ner via ventilskaftet, förverkliga exakt on-off-kontroll av vakuumrörledningen, i grunden förhindra extern gasinfiltration och säkerställa ett stabilt systemvakuum.

Ventilen är gjord av helt rostfritt stål med en exklusiv struktur designad för NKJ-seriens vakuumventiler. Tätningsytorna använder hårdlegeringsteknik, som stabilt tål alternerande höga och låga temperaturer, medelhög korrosion och tryckpåverkan i vakuummiljöer. Alla produktionsprocesser följer strikt relevanta tekniska standarder för vakuumventiler, vilket gör den lämplig för olika industri- och laboratoriescenarier med strikta vakuumkrav.

Som en viktig stödkomponent i vakuumsystem bestämmer tätningsprestanda och strukturell stabilitet hos de rostfria vakuumklotventilerna direkt systemets driftseffektivitet och säkerhet.

Kärnproduktens funktioner

Utmärkt tätningsprestanda

Använder hårdförsegling av metall (hård legering) med speciell vakuumförsegling. Vakuumläckagehastighet ≤ 1×10⁻¹⁰ Pa·m³/s, i enlighet med JB/T 6446. Lämplig för högvakuum (10⁻³ Pa) och ultrahögt vakuum (10⁻⁷ Pa), vilket eliminerar gasläckage.

Hållbar materialkonfiguration

Kärnkomponenter inklusive kropp, motorhuv och spindel är gjorda av 304, 316 rostfritt stål och 17-4PH nederbördshärdande rostfritt stål, i enlighet med GB/T 1220 och ASTM A182. Enastående korrosions- och slitstyrka för långvarig användning i komplexa vakuummiljöer.

Stark anpassningsförmåga

Stöder flänsanslutning (GB/T 6070 vakuumfläns, GB/T 9113 standardfläns) och svetsad anslutning (tillval). Den raka flödesvägen minskar flödesmotståndet. Utvändig skruvstruktur möjliggör direkt observation av ventilstatus för enkel drift.

Flera aktiveringsalternativ

Manuell (handratt med skalindikering) eller elektrisk (flervarv, explosionssäker Exd II BT4) aktivering tillgänglig. Elektrisk typ för fjärrkontroll och högfrekvent drift; manuell typ för små system och lågfrekvent användning.

Överensstämmer och pålitlig

Designad och tillverkad i strikt enlighet med GB/T 12235, JB/T 6446 och andra nationella och industriella standarder. Godkänt skaltryckstest, vakuumtätningstest och andra inspektioner. Varje ventil uppfyller säkerhetskraven för vakuumsystem.

Ansökningar

Med utmärkt vakuumförseglingsprestanda och materialhållbarhet används vakuumklotventiler i rostfritt stål i stor utsträckning inom områden med strikta vakuumkrav:

● Elektronik och halvledare: Vakuumledningskontroll vid chiptillverkning och förpackning, vilket säkerställer högt vakuum och renhet.

● Solcellsindustrin: Vakuumsystem för beläggning och bearbetning av kiselskivor, vilket förbättrar konverteringseffektiviteten.

● Vakuumbeläggning: Optisk och hårdvarubeläggningsutrustning, upprätthåller stabilt vakuum för enhetlig beläggning.

● Vakuummetallurgi: Vakuumsmältning och glödgning, motstår temperaturväxling och säkerställer renhet.

● Laboratorium och forskning: Olika vakuumtestenheter som täcker lågt, medelhögt, högt och ultrahögt vakuum.

Kärntekniska parametrar

Design & Tillverkningsstandarder

Komponentmaterial

Riktlinjer för urval

1. Vakuumnivå: Säkerställ läckagehastighet ≤1×10⁻¹⁰ Pa·m³/s för ultrahöga vakuumsystem.

2. Material: 304 för allmän service; 316 för lätt frätande media.

3.Anslutning: GB/T 6070 vakuumfläns föredras; svetsning för speciella förhållanden.

4. Aktivering: Manual för små/lågfrekventa system; elektrisk för fjärr-/högfrekvent användning.

5. Temperatur: Bekräfta att temperaturintervallet täcker arbetsförhållandena; stärka packningen för frekvent termisk cykling.

Drift & Underhåll

1.Förinstallation: Rengör insidan och tätningsytorna noggrant för att undvika kontaminering.

2. Installation: Använd vakuumpackningar (koppar, PTFE); dra åt bultarna diagonalt.

3. Drift: Öppna/stäng långsamt för att undvika tryckstötar.

4. Inspektion: Övervaka vakuum regelbundet; kontrollera skaftets rörelse och tätningsytor.

5.Underhåll: Arbeta endast efter avluftning till atmosfären; använd endast vakuumförpackning.

6.Långtidsförvaring: Kontrollera om det finns anfall och utför vakuumförseglingstest före återanvändning.

Som en kärnavstängningsanordning för vakuumsystem påverkar stabiliteten och tätheten hos denna ventil direkt systemets effektivitet och produktkvalitet. Alla ventiler är helt testade och kan anpassas för att möta specifika vakuumkrav.
